Jak správně umístit a instalovat ultrazvukový měřič tepla pro maximální přesnost měření

Ultrazvukové měřiče tepla jsou díky své přesnosti a funkcím stále oblíbenější. Vybrat kvalitní měřič ale nestačí, klíčová je jeho správná montáž. Na ultrazvukové měření totiž může mít vliv řada faktorů, které je nutné eliminovat. Tak se vyhnete nepřesnostem při měření tepla, reklamacím i tepelným ztrátám.

Jak funguje ultrazvukové měření tepla

Pro správnou instalaci a umístění ultrazvukového měřiče je nutné znát, jak tato technologie funguje. Dva ultrazvukové měniče vysílají ultrazvukové vlny, a to ve směru a proti směru proudu. Tyto vlny se ve směru průtoku zrychlují a v opačném směru zpomalují.

Měřiče měří dobu průchodu ultrazvukových vln topnou vodou mezi měniči. Tyto časy jsou jiné ve směru a proti směru proudu. Z rozdílu těchto časů měřič přesně určí průtok. Na základě průtoku a teplotního rozdílu mezi přívodem a zpátečkou pak spočítá spotřebu tepla.

Ultrazvukové měřiče tepla se díky pokročilé technologii a funkcím uplatňují zejména v centrálních vytápěcích systémech v obytných domech, administrativních a průmyslových komplexech. Naměřená data slouží nejen pro přesné rozúčtování nákladů, ale i pro optimalizaci distribuce tepla.

Výhody ultrazvukových měřičů tepla:

Velmi přesné měření,
displej s aktuálními údaji a ukládání dat v paměti,
vhodné pro měření tepla i chladu,
funkce chybových hlášek a autodiagnostika,
nepodléhají mechanickému opotřebení.

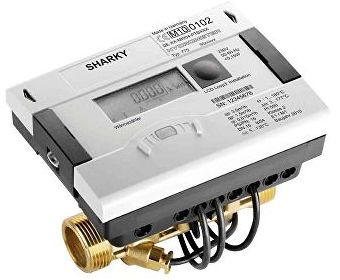

Ultrazvukový měřič tepla Enbra

Výběr ultrazvukového měřiče tepla

Správná instalace a měření tepla bez odchylek začíná již výběrem vhodného měřidla. Při výběru musíte zohlednit zejména:

provozní podmínky (maximální provozní teplota, tlak, IP krytí, způsob napájení),
kompatibilitu se stávajícími systémy (typ a velikost připojení, stavební délka, typ média a průtok),
dimenze měřidla, které vám vypočítá odborník.

Rovněž již při výběru musíte vědět, zda budete měřič instalovat na přívodní, nebo zpětné potrubí, a také zda bude na vodorovném, nebo svislém potrubí. Tato nastavení jsou totiž daná a je nutné je dodržet.

V neposlední řadě musí mít měřidlo pro fakturační účely certifikaci MID. Mezi renomované výrobce ultrazvukových měřičů tepla patří například Enbra, Siemens, Kamstrup a Qundis.

Správné umístění ultrazvukového měřidla

Jak jsme již zmínili, na základě modelu měřidla je nutné dodržet umístění buď na přívodní, nebo zpětné potrubí. Ultrazvukové měřiče tepla se vyrábí pro oba typy instalace, avšak zpětné potrubí je výhodnější kvůli nižší teplotní námaze a stabilnějším parametrům. Také je nutné dodržet výrobcem určenou polohu, tedy buď horizontální, nebo vertikální (obvykle do stoupaček). Nezapomeňte, že měřidlo musí být dobře přístupné pro účely odečtu, instalace a údržby.

Uklidňující délky potrubí a vliv armatur na měření tepla

Ultrazvuková měřidla jsou citlivější na proudění, turbulence a čistotu média. Proto při výběru umístění musíte zohlednit i armatury, filtry a čerpadla.

Armatury jako uzavírací ventily, zpětné klapky, směšovače apod. vytvářejí turbulence, které mohou zkreslit ultrazvukové měření. Proto se nesmí umisťovat bezprostředně před měřidlo.
Nežádoucí turbulence vytvářejí i čerpadla, proto se měřič nikdy neinstaluje těsně za čerpadlo.
Před měřidlem by měl být filtr mechanických nečistot, jelikož pevné částice mohou rovněž ovlivnit měření tepla.

Ve všech případech platí, že mezi měřidlem a armaturou, filtrem nebo čerpadlem musí být výrobcem stanovený uklidňující (rovný) úsek potrubí.

Ultrazvukový měřič tepla Siemens

Instalace ultrazvukového měřiče tepla

Instalaci měřičů tepla a chladu, jejich údržbu i pravidelnou kalibraci mohou provádět výhradně osoby s oprávněním Českého metrologického institutu (ČMI) nebo autorizovaní technici. Před instalací doporučujeme:

zkontrolovat kompatibilitu měřidel,
vybrat vhodné umístění měřidla,
propláchnout potrubí.

Měřiče se vždy instalují po směru proudění teplonosné kapaliny, který je na měřiči zobrazen šipkou. Nejdříve uzavřete přívod vody a potrubí vypusťte. Poté namontujte průtokovou část do potrubí dle typu připojení (příruba, závit apod.) a teplotní čidla. Připojte kabely teplotních čidel k vyhodnocovací jednotce. Měřič zapojte do napájení (baterie nebo síť). Po osazení je nutné provést tlakové zkoušky a zkoušky těsnosti, zapnout a zkontrolovat vyhodnocovací jednotku.

Na závěr zapište základní údaje jako počáteční stavy, výrobní číslo či datum instalace. Osaďte předepsané plomby a předejte měřič s protokolem klientovi. Přesný postup instalace se může mírně lišit v závislosti na výrobci.

Zapojení komunikačního modulu

Vzdálené odečty jsou dnes čím dál oblíbenější – šetří čas, peníze, a navíc minimalizují riziko lidské chyby. Pokud je součástí dodávky i komunikační modul, stačí jej dle návodu namontovat na měřič. Poté jej nastavíte pomocí servisního softwaru.

Pokud potřebujete poradit s výběrem, umístěním či instalací ultrazvukového měřiče, neváhejte se na nás obrátit. Naši odborníci vám rádi poskytnou bezplatné konzultace a navrhnou měřicí systém na míru.
