Plyn k vašemu kotli nebo sporáku neproudí pod stejným tlakem, jaký je v dálkovém plynovodu. Mezi přípojkou a spotřebičem stojí klíčové zařízení – domovní regulátor tlaku plynu. Vysvětlíme, jaké tlakové hladiny v plynárenské soustavě existují, jaký tlak potřebují vaše spotřebiče a jak vybrat regulátor, který tlak bezpečně sníží a udrží na stabilní hodnotě.
Autor: Michal Chytka - Specialista sortimentu regulátorů tlaku plynu
Zemní plyn putuje do České republiky vysokotlakým potrubím přes předávací stanice na hranicích, kde tlak dosahuje až sta barů a přepravují se miliony metrů krychlových. Aby se plyn dostal až ke spotřebičům v našich domácnostech, musí být jeho tlak postupně snížen v několika krocích. Distribuční soustava proto pracuje s několika tlakovými hladinami:
| Tlaková hladina | Rozsah | Kde se s ní setkáte |
|---|---|---|
| Nízkotlak (NTL) | do 5 kPa (0,05 bar) | vnitřní rozvody domácností a spotřebiče |
| Středotlak (STL) | nad 5 kPa do 0,4 MPa (4 bar) | středotlaký plynovodní řad - uliční |
| Vysokotlak (VTL) | nad 0,4 MPa do 4 MPa | páteřní distribuční vysokotlaké plynovody |
| Velmi vysoký tlak (VVTL) | nad 4 MPa | mezinárodní tranzitní přepravní soustava |
Rychlý přepočet jednotek: 0,1MPa = 1 bar = 100 kPa = 1000 mbar. Nízkotlak 5 kPa tedy odpovídá 0,05 bar. Výstupní tlak regulátoru 21 mbar je 2,1 kPa neboli 0,021 bar.
Regulační stanice na našem území nejprve sníží vysokotlak na středotlak, tedy zpravidla na hodnotu do 4 bar (400 kPa). Pro instalace v rodinných domech, bytových domech a menších provozovnách je ale potřeba tlak snížit ještě jednou. Na nízkotlak, tedy do 5 kPa (0,05 bar), nebo na v nadpisu uvedené milibary, konkrétně do 50 milibar. Právě pro tento pos-lední krok je třeba domovní regulátor tlaku plynu.
Běžné domácí spotřebiče – plynové kotle, sporáky, průtokové ohřívače vody – jsou dostupné na českém a slovenském trhu na jmenovitý vstupní přetlak okolo 2 kPa (20 mbar). Domovní regulátory proto typicky drží výstupní tlak na hodnotě 21 mbar, což odpovídá 2,1 kPa. Tato hodnota je standardem pro domovní rozvody zemního plynu v ČR.
Kromě tlaku je důležitý také průtok, tedy objem plynu za jednotku času, který spotřebič potřebuje. Udává se v metrech krychlových za hodinu (m³/h) a najdete jej na typovém štítku spotřebiče i v jeho dokumentaci. U domácností se nejčastěji pohybuje do 6 až 10 m³/h. Regulátor musí být dimenzovaný tak, aby požadovaný průtok zvládl dodat, aniž by výstupní tlak klesl pod bezpečnou hranici.
Pokud v síti před hlavním uzávěrem plynu (HUP) vašeho domu či firmy není přímo nízkotlak, je domovní regulátor nezbytný. Snižuje a zároveň stabilizuje tlak z přípojky na hodnotu bezpečnou pro spotřebiče i pro objekt jako celek. Bez regulace by kolísání tlaku v distribuční síti mohlo poškodit spotřebiče nebo způsobit nebezpečný únik plynu.
Bezpečnost plynové instalace v praxi stojí na třech pilířích. Prvním jsou bezpečnostní prvky přímo v regulátoru – bezpečnostní rychlouzávěr (BRU) a pojistný ventil (PV). Druhým jsou detektory úniku plynu (například řady EVIKON E2630-LEL), které spolehlivě upozorní na únik dříve, než dosáhne nebezpečné koncentrace. Třetím jsou elektromagnetické ventily (PEVEKO) a uzávěry (BAP), které v krizové situaci okamžitě přeruší dodávku plynu. Větší instalace je využívají vždy, ale i pro rodinný dům existují elektromagnetické ventily PEVEKO, které svými rozměry a parametry odpovídají domácím rozvodům.
Montáž, kontroly i případné opravy regulátorů smí provádět pouze školení pracovníci odborných firem nebo plynáren. Domácí svépomocné zásahy do plynové instalace nejsou přípustné.
Většina domovních regulátorů jsou přímočinné, pružinou ovládané regulátory. Princip je elegantně jednoduchý: nastavení pružiny a membrány určuje výstupní tlak. Pojistný ventil přitom nedovolí překročit nastavenou hodnotu a bezpečnostní rychlouzávěr okamžitě uzavře přívod, pokud tlak vybočí z bezpečného rozmezí. Po prověření příčiny lze regulátor uvést zpět do provozu pouze ručně – nikdy se neotevře sám.

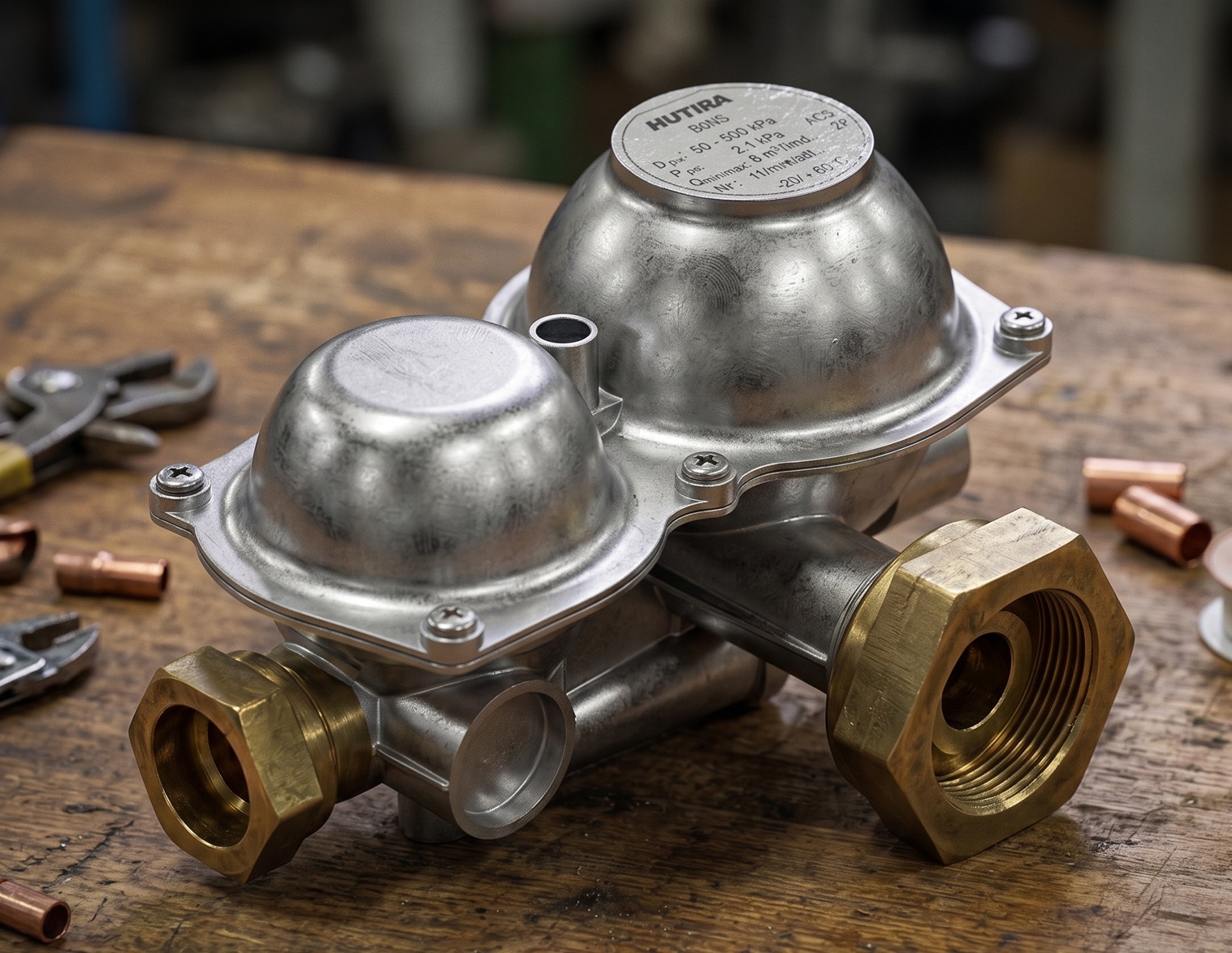

Dobře to ilustruje domovní regulátor HUTIRA B NG, určený pro domovní přípojky zemního plynu ze středotlakých rozvodů. Pracuje ve dvou stupních redukce: první stupeň udrží konstantní výstupní tlak nezávisle na kolísání tlaku ve vstupním potrubí, druhý stupeň drží výstupní tlak konstantní i při změnách průtoku. Výsledkem je stabilní hodnota 21 mbar v celém rozsahu vstupních tlaků.
Uzavírací člen regulátoru B NG přeruší průtok plynu ve třech situacích: při překročení nastaveného průtoku (například při poškození výstupního potrubí), při poklesu výstupního tlaku pod nastavenou hodnotu (nadměrná spotřeba) a při poklesu vstupního tlaku pod stanovenou mez (porucha vstupního plynovodu – tato funkce se uplatní, jen pokud zrovna probíhá průtok). Po vybavení je nutné regulátor znovu spustit ručně startovacím tlačítkem, takže nikdy nedojde k samovolnému obnovení dodávky.
Konstrukce navíc obsahuje integrovaný kontrolní pojistný ventil chránící spotřebiče proti nárůstu výstupního tlaku – přebytečný plyn je odveden přes odfukový otvor se síťkem z nerezové oceli. Na vstupu je bronzový filtr zachycující nečistoty. Všechny vnitřní části jsou trvale v pohybu, což brání usazování nečistot a zatuhnutí mechanismu, takže regulátor reaguje spolehlivě i po dlouhé době provozu.
Technické parametry:
Při výběru domovního regulátoru vycházejte ze tří údajů. Prvním je tlak v přípojce – ověřte u distributora, zda jde o středotlak, a v jakém rozsahu. Druhým je požadovaný průtok, tedy součet spotřeby všech spotřebičů v m³/h. Pro standardní rodinný dům s kotlem a sporákem obvykle stačí varianta B6 NG (do 6 Nm³/h); pro vyšší odběry, větší kotelnu nebo více spotřebičů volte B10 NG (do 10 Nm³/h). Třetím je typ připojení a provedení (rohové, přímé, do pilířku), aby regulátor pasoval do vaší sestavy. Rohové provedení B NG má navíc shodné připojovací rozměry s regulátory FRANCEL typu B a Fisher B NG, takže je lze nahradit bez úprav potrubí.
Tip: Nejste si jisti, jakou variantu zvolit? Sečtěte jmenovité průtoky svých spotřebičů z typových štítků a přidejte rezervu. Pokud si nevíte rady, poradíme vám s výběrem – ozvěte se nám.
Vnitřní rozvody domácnosti pracují na nízkotlaku do 5 kPa (0,05 bar). Domovní regulátory drží výstupní tlak typicky na 21 mbar (asi 2,1 kPa), což odpovídá běžným plynovým spotřebičům v ČR.
Ano, pokud v síti před hlavním uzávěrem plynu není přímo nízkotlak. U většiny přípojek je v síti středotlak (až 4 bar), který je nutné před spotřebiči snížit na bezpečnou hodnotu.
Liší se maximálním průtokem: B6 NG zvládne do 6 Nm³/h, B10 NG do 10 Nm³/h. B10 NG navíc dosáhne plného průtoku už od nižšího vstupního tlaku. Pro běžný rodinný dům obvykle stačí B6 NG, pro vyšší odběry volte B10 NG.
Ne. Výstupní tlak je u regulátorů B NG fixně nastaven ve výrobě na 21 mbar a uživatelsky se nemění. Jde o standardní hodnotu pro domovní rozvody zemního plynu v ČR.
Při poklesu vstupního tlaku pod stanovenou mez (pokud zrovna probíhá průtok) uzavírací člen automaticky přeruší dodávku. Po obnovení tlaku se regulátor neotevře sám – je nutné jej spustit ručně startovacím tlačítkem. Tím se brání nekontrolovanému průtoku po obnovení dodávky.
Montáž, kontroly i opravy regulátorů smí provádět pouze školení pracovníci odborných firem nebo plynáren. Svépomocné zásahy do plynové instalace nejsou přípustné.
Standardní provedení B NG je určeno pro teploty −20 až +60 °C. Pro lokality s extrémnějšími mrazy nabízí výrobce na vyžádání provedení pro teploty pod −20 °C.
