Instalace a kalibrace manometru krok za krokem pro bezpečný provoz

Manometr neboli tlakoměr je důležitým prvkem v otopných systémech, plynárenství, vodárnách, průmyslu a v mnoha dalších aplikacích. Slouží k měření tlaku plynu nebo kapalin v uzavřených systémech. Měření a udržování správného tlaku je totiž klíčové pro zajištění správné funkce zařízení i pro bezpečnost.

Proč je přesné měření tlaku základem bezpečného provozu

Tlak v uzavřených systémech přímo ovlivňuje účinnost i bezpečnost jejich provozu. Přetlak a podtlak způsobují horší výkon, vyšší spotřebu, poruchy a zkrácení životnosti. Při přetlaku navíc může dojít k netěsnostem a únikům provozních látek. Takové havárie mohou být velmi nebezpečné.

Průběžné sledování tlaku tedy umožňuje nejen zajistit plynulý a efektivní chod zařízení, ale také odhalit technické problémy včas. V našem článku zjistíte, jak na správný výběr, instalaci a kalibraci manometru pro maximální bezpečnost provozu.

Jak správně vybrat manometr

Manometr vybírejte podle aplikace, principu měření, technických parametrů a dalších funkcí. Jiný manometr budete potřebovat pro vodárnu, plynové rozvody nebo třeba topné systémy.

Princip měření tlaku

Manometry se dělí podle principu měření na několik typů. Nejčastěji se používají manometry s deformačním členem, tedy s prvkem, který se vlivem měřeného tlaku deformuje a tento pohyb přenáší na ciferník.

Deformačními členy mohou být Bourdonovy trubice, membrány nebo vlnovce. Nejčastěji se setkáte s manometry s Bourdonovou trubicí, které jsou oblíbené pro svou odolnost, přesnost a široké možnosti využití. Pro agresivní a znečištěná média se používají membránové manometry, které obstojí i v náročných podmínkách. V místech s vysokými vibracemi jsou vhodným řešením glycerinové manometry.

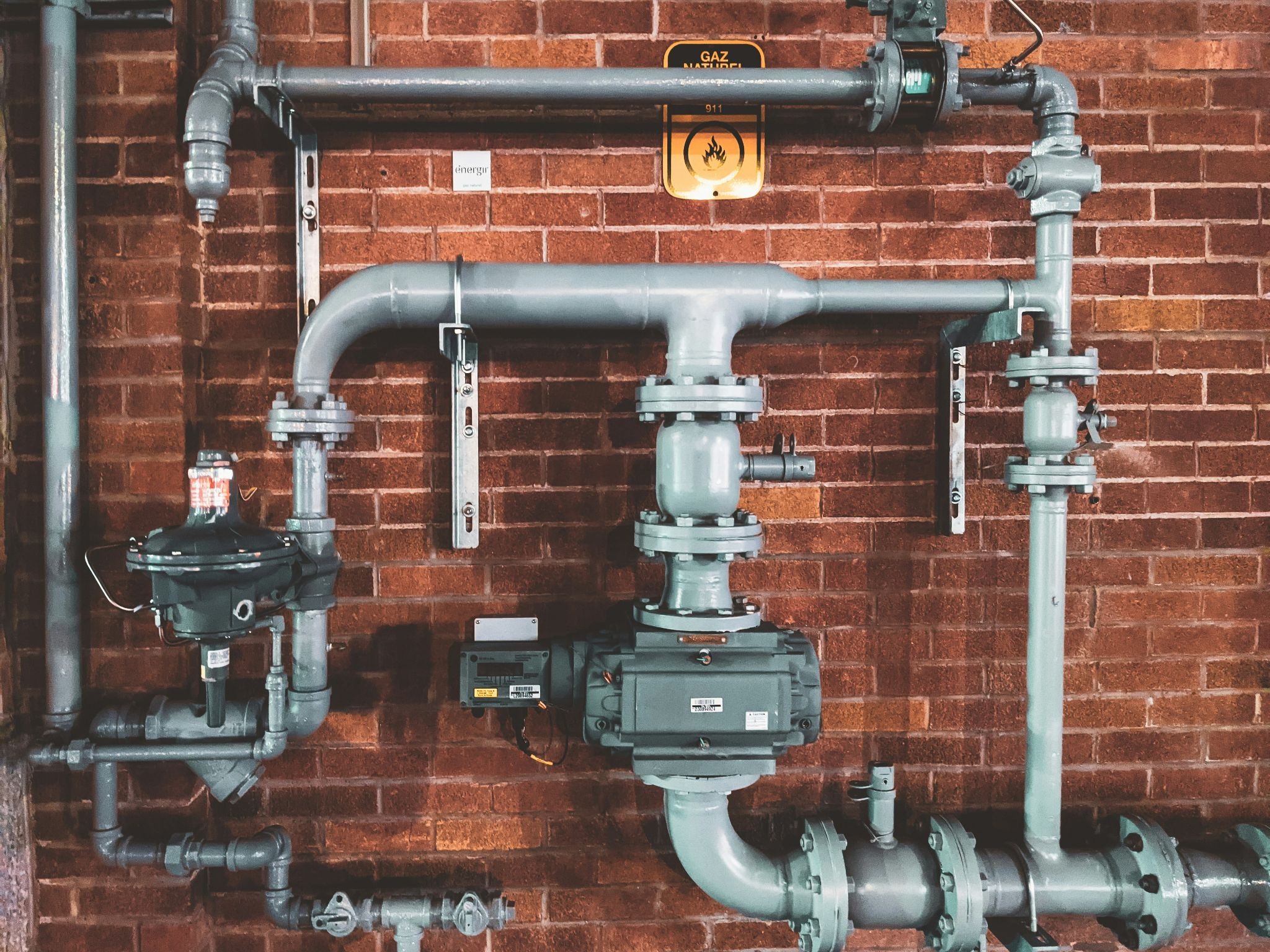

Přesné měření tlaku je klíčové pro bezpečný provoz uzavřených okruhů

Analogové vs. digitální manometry

Manometry se dále dělí na analogové a digitální. Zatímco analogové manometry nabízejí pouze vizuální odečet z ciferníku, možnosti digitálních jsou mnohem širší. Dle konkrétního modelu mohou mít funkce jako záznam naměřených hodnot nebo možnost přenosu dat do centrálního serveru nebo mobilního zařízení.

Digitální manometry tedy usnadňují průběžné sledování tlaku, analýzu naměřených hodnot v různých časových úsecích a také zrychlují reakci při nesrovnalostech.

POZOR: Různé manometry pracují s různými jednotkami – bary, pascaly, psi. V případě potřeby musíte jednotky přepočítat.

Technické parametry

Klíčovými technickými parametry jsou měřené médium a rozsah tlaku. Pro správnou instalaci je nezbytné vybrat manometr s odpovídajícím připojením.

Kvalitní manometry najdete v nabídkách ověřených výrobců, jakými jsou SUKU a Wilo.

Spolehlivý manometr SUKU

Jak správně nainstalovat manometr

Začněte výběrem vhodného místa – tedy takového, kde jsou minimalizovány vlivy okolí (vibrace, změny teplot) a které je snadno viditelné pro odečty. Nejčastější chybou při montáži manometru je právě nevhodné umístění. Pokud jsou vibrace v místě aplikace vysoké, můžete pro tlumení použít glycerinovou výplň.

Před instalací vypněte a vypusťte systém. Pro tyto účely by měly být před místem instalace uzavírací ventily – manometrické kohouty, pomocí kterých uzavřete proudění plynu nebo kapaliny. Po instalaci pečlivě utěsněte všechny spoje. Po spuštění okruhu soustavu odvzdušněte, pečlivě zkontrolujte těsnost spojů a ověřte funkčnost měření.

Zásady a frekvence kalibrace tlakoměrů

Na přesnost měření manometrů mají vliv vibrace, teplota nebo provozní zátěž. Tyto a další faktory způsobují postupem času odchylky v měření, které mohou být nebezpečné. Proto je nutné manometry pravidelně a odborně kalibrovat, v některých aplikacích tuto povinnost stanovuje zákon.

Kalibrace je proces, při němž se v laboratorních podmínkách testuje přesnost měření a následně se korigují nežádoucí odchylky. Kalibraci provádějí certifikovaní technici. Minimální doporučený interval je jednou ročně, ale v případě náročnějších aplikací nebo manometrů s vyšší třídou přesnosti se zkracuje. Manometry lze kalibrovat v laboratoři, nebo přímo v místě aplikace.

Kromě kalibrace jsou nutné i další kroky údržby dle typu manometru a doporučení výrobce. Technický stav manometru kontrolujte pravidelně. Zaměřte se na praskliny, netěsnosti nebo nesprávné údaje. V případě vad manometr vyměňte.

Kdy vyměnit manometr?

Každý manometr má omezenou životnost, kterou stanovuje výrobce. Tu nikdy nepřekračujte. Manometr je však někdy nutné vyměnit ještě před uplynutím jeho životnosti, a to zejména pokud:

jste měnili zařízení a došlo ke změně tlakových parametrů,
zařízení vykazuje časté poruchy nebo nestabilní chod,
je manometr viditelně opotřebený nebo mechanicky poškozený,
manometr ukazuje nesmyslné hodnoty,
byl vystaven nadlimitním hodnotám nebo provozním podmínkám,
ručička se zasekává nebo „skáče".

V takových situacích s výměnou nečekejte. Nezapomínejte ani na pravidelné preventivní kontroly tlakových systémů a při sezónním provozu na jarní revizi manometrů. Pouze přesné a spolehlivé měření tlaku vám zajistí bezpečnost a efektivitu provozu.

Pokud si s výběrem manometru nevíte rady, neváhejte se na nás obrátit. Naši zkušení odborníci na tlakovou techniku BOLA vám rádi navrhnou řešení na míru.

FAQ – nejčastější dotazy k výběru, instalaci a kalibraci manometrů

Jak vybrat správný manometr pro konkrétní použití?

Manometr vybírejte podle typu média (plyn, kapalina), rozsahu tlaku a podmínek provozu. Důležitý je také princip měření – nejčastěji se používají manometry s Bourdonovou trubicí, pro specifické aplikace pak membránové. Zohledněte i prostředí, například vibrace nebo teplotu. V neposlední řadě zkontrolujte kompatibilitu připojení a požadovanou přesnost měření.

Jak správně nainstalovat manometr?

Manometr instalujte na dobře přístupné místo s minimálními vlivy okolí, jako jsou vibrace nebo teplotní výkyvy. Před montáží vždy systém odtlakujte a použijte vhodné těsnění závitů. Doporučuje se instalace přes uzavírací ventil, který usnadní budoucí údržbu nebo výměnu. Po spuštění systému zkontrolujte těsnost spojů a správnou funkci měření.

Jak často je nutné manometr kalibrovat?

Frekvence kalibrace závisí na náročnosti provozu a požadované přesnosti měření. Obecně se doporučuje provádět kalibraci alespoň jednou ročně, v náročných podmínkách i častěji. Kalibrace spočívá v porovnání měření s referenčním etalonem a ověření odchylek. V některých odvětvích může být pravidelná kalibrace povinná.

Kdy je nutné manometr vyměnit?

Manometr je nutné vyměnit, pokud vykazuje nepřesné nebo nestabilní hodnoty. Důvodem k výměně je také mechanické poškození, netěsnost nebo zasekávající se ručička. Rizikové je i vystavení nadlimitnímu tlaku, které může trvale poškodit měřicí mechanismus. Výměnu zvažte i v případě, že zařízení pracuje v jiných podmínkách, než pro které byl manometr původně určen.
