Sovik Kotelník je poruchová signalizace pro plynové kotelny. Provozovatelé se nás často ptají, co musí v kotelně hlídat a proč – odpověď dává především ČSN 07 0703 (Kotelny se zařízeními na plynná paliva). Prošli jsme její požadavky na hlídání a signalizaci a u každého ukazujeme, co z toho Sovik Kotelník pokryje a co ne. Norma všechny požadavky popisuje hned v několika částech. Ty hlavní jsou:
Autor: Bc. Jaromír Bittner - Obchodní zástupce sortimentu SOVIK
Problém: Mám bytový dům nebo provozovnu s plynovými kotli a nevím, zda jde o „kotelnu“ s povinnostmi.
Norma: Rozlišuje tři kategorie podle výkonu. III. kategorie začíná u jednoho kotle od 50 kW nebo součtu nad 100 kW, II. kategorie je nad 0,5 MW, I. kategorie nad 3,5 MW. Pod touto hranicí se o kotelnu ve smyslu normy nejedná.
Sovik Kotelník: Pod hranicí normy má Sovik Kotelník smysl jako ochrana majetku (únik vody, mráz, stojící kotel), ne jako plnění předpisu. Nad hranicí je součástí řešení – ale zda jde o kotelnu a co vše potřebuje, určí projektant.
Problém: Chci včas vědět o úniku plynu a mít jistotu, že se přívod zavře.
Norma: Kotelna musí mít detekci úniku doplněnou samočinným uzávěrem. Systém je dvoustupňový: první stupeň (1/10 dolní meze výbušnosti) spustí optickou a zvukovou signalizaci tam, kde se zdržuje obsluha, druhý stupeň (1/5 DMV) zavře plyn. U III. kategorie připouští norma jednostupňové řešení.
Sovik Kotelník: Řeší částečně. Sovik Kotelník je vyhodnocovací a signalizační část systému – má oddělené vstupy ALARM 1 a ALARM 2 a hlášení přenáší dál. Samotné uzavření plynu zajišťuje detektor s armaturou na plynovodu před kotelnou, ne Sovik Kotelník. Že detektor napoprvé „jen píská“, je předepsané chování, ne chyba.
Problém: Mám hlídat i CO, nebo stačí plyn?
Norma: Detektor CO je povinnou výbavou kotelny ve všech kategoriích, lhůty jeho kontroly stanoví provozní řád.
Sovik Kotelník: Řeší částečně. Má vstupy CO ALARM 1 a 2 a hlášení předá. Detektor CO musíte mít samostatně a to, zda se CO naváže na uzávěr plynu, určuje projekt a provozní řád – norma to přímo nenařizuje.
Problém: V kotelně je horko, nevím, zda to vadí.
Norma: Mezi mezní hodnoty prvního stupně patří i teplota vzduchu v kotelně – 45 °C.
Sovik Kotelník: Řeší. Teplotní vstup hlídá překročení a hlásí ho. Přehřátí obvykle znamená selhání větrání – proto se vyplatí ho zapojit, i když „chcete hlídat jen plyn“.
Problém: Pokazil se ventilátor a zavřel se plyn do celé kotelny.
Norma: Chod ventilátorů je svázán s provozem kotlů. Výpadek ventilátoru odstaví kotel, při odstavení všech kotlů se samočinně uzavře plyn. Otvory pro větrání a spalovací vzduch mají předepsaný minimální průřez a kotelna předepsanou intenzitu větrání.
Sovik Kotelník: Řeší částečně. Blokování kotlů a uzávěr zajišťuje projektované zapojení, ne Sovik Kotelník. Sovik Kotelník dá vědět, že kotelna stojí, a přes teplotu a CO nepřímo odhalí i zakryté mřížky. Samotné větrání (průřezy, intenzitu) nehlídá.
Problém: Únik odezněl, ale kotle nenaskočí.
Norma: Po zásahu detekce smí provoz obnovit jen obsluha vědomě, nikdy automaticky.

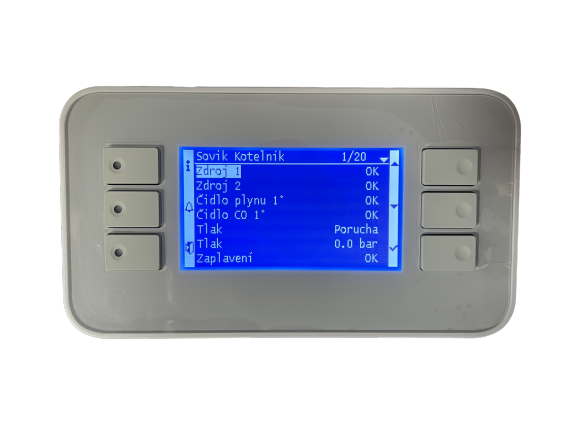

Sovik Kotelník: Řeší. Vyžaduje kvitaci a nemá automatický návrat – nejčastější „porucha“, která poruchou není.

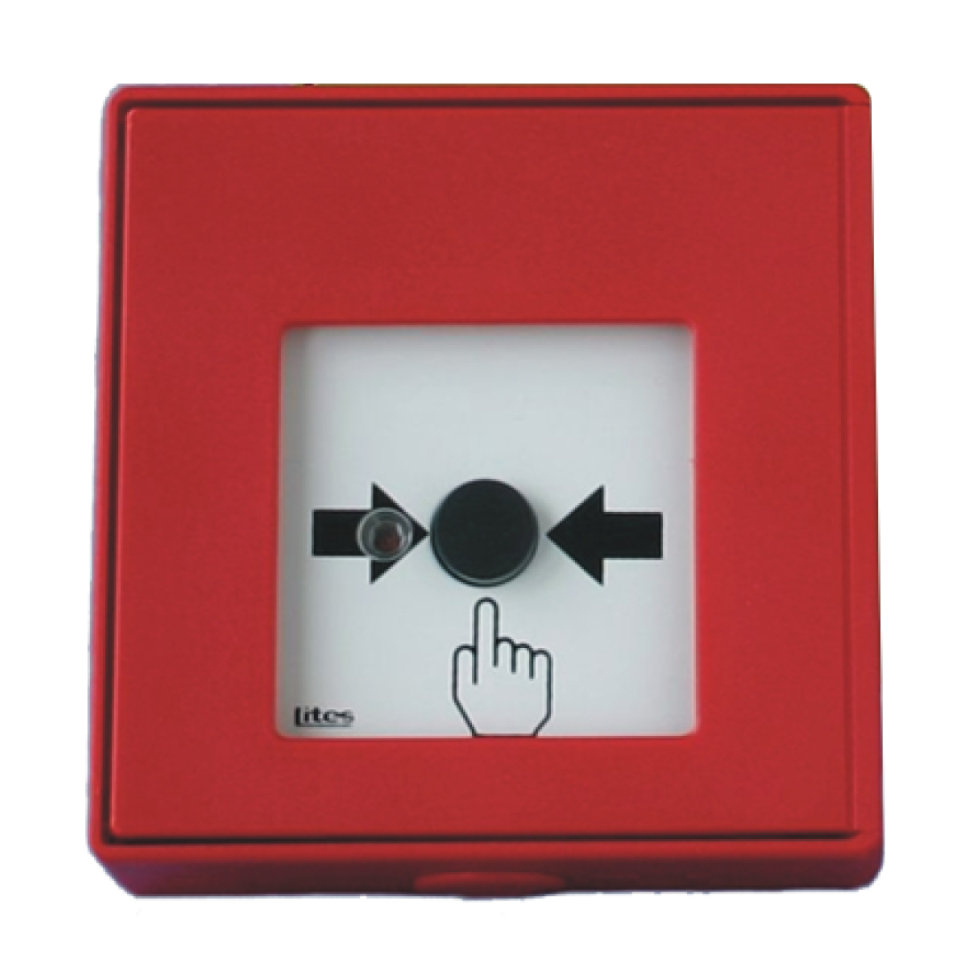

Problém: Někdo stiskl červené tlačítko a nejde nastartovat.
Norma: U dveří kotelny má být nouzové odpojení napájení automatiky hořáků jedním hmatem (s výjimkami, např. u kotlů s vlastním řídicím systémem).
Sovik Kotelník: Řeší částečně. Tlačítko a odpojení řeší elektroinstalace; Sovik Kotelník má vstup Stop tlačítko a zobrazí, že k odpojení došlo – takže víte, proč kotelna stojí.
Problém: Mám pojistný ventil, proč hlídat tlak?
Norma: Zabezpečení soustavy tvoří pojistný ventil, expanzní nádoba a hlídání krajních tlaků – každý prvek na jiný stav (ČSN 06 0830, na kterou ČSN 07 0703 odkazuje).
Sovik Kotelník: Řeší. Pojistný ventil otevře, až když je pozdě; Sovik Kotelník pozná i pokles tlaku – tedy únik vody – dřív než soustava nasaje vzduch nebo zamrzne. Pro malou kotelnu často hlavní důvod pořízení.
Problém: V kotelně nikdo není, komu se to má hlásit?
Norma: Signalizace prvního stupně má být vidět a slyšet tam, kde se zdržuje obsluha; norma počítá i s kotelnami bez trvalé obsluhy.

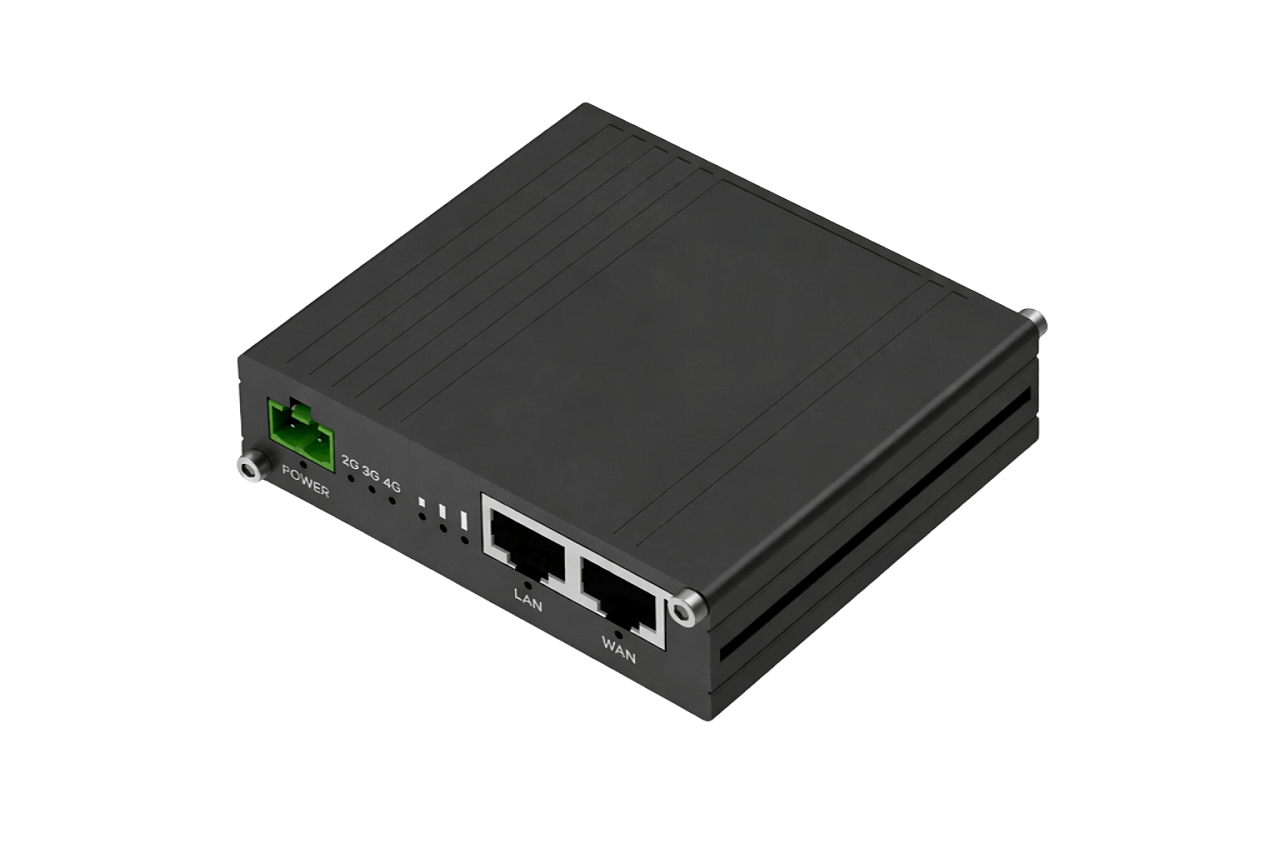

Sovik Kotelník: Řeší. Hlášení přenáší SMS a do mobilní i počítačové aplikace, lokálně i vzdáleně. Zda tím je požadavek pro vaši kotelnu splněn, posoudí projektant nebo revizní technik.
Problém: Co když selže detektor nebo hlásič?
Norma: Provozní řád musí řešit mimořádné stavy včetně selhání signalizace, poruchy detektoru a úniku plynu. Kontrola detektorů se po změně Z1 (2006) řídí pokyny výrobce a provozním řádem, ne původní měsíční lhůtou.
Sovik Kotelník: Řeší částečně. Hlásí vlastní poruchu – mlčící hlídač je horší než žádný. Pravidelné kontroly detektorů a provozní řád zůstávají na provozovateli.
Sovik Kotelník pokrývá hlídání, vyhodnocení a signalizaci provozních stavů. Uzávěr plynu, detektory, větrání, elektroinstalaci a provozní řád řeší projekt kotelny – co vše vaše kotelna potřebuje, posoudí projektant nebo revizní technik.
| Hlídaná veličina / prvek | V základní sadě SOVIK | Vyžaduje dokoupení | Legislativní požadavek (ČSN / TPG) |
|---|---|---|---|
| Teplota prostoru a systému | Ano | – | ČSN EN 12828+A1 |
| Tlak v systému a zaplavení | Ano | – | Provozní bezpečnost |
| Detekce úniku plynu (metan / LPG) | Ne | Detektor EVIKON E2630-LEL | TPG 908 02 / ČSN 07 0703 |
| Detekce oxidu uhelnatého (CO) | Ne | Detektor EVIKON E2630-CO | TPG 908 02 / ČSN 07 0703 |
| Havarijní uzávěr plynu | Ne | Ventil PEVEKO | Povinné pro I. a II. kategorii kotelen |
Sovik Kotelník zajišťuje vyhodnocení a signalizaci. Detektory a uzávěr plynu jsou samostatné prvky, které se k signalizaci připojují; rozsah pro konkrétní kotelnu určí projektant.
Přečtěte si článek o tom, co všechno Sovik Kotelník umí.
