Vysokotlaký elektromagnetický ventil Tork 1/4" bez cívky NC (S1013.01.010N)

Vysokotlaký elektromagnetický ventil Tork 1/4" bez cívky NC (S1013.01.010N)
  • 5 variant

Vysokotlaký elektromagnetický ventil Tork 1/4" bez cívky NC (S1013.01.010N)

TORK
  • Kód produktu: S1013.01.010N
  • Kód výrobce: S1013.01.010N
  • Záruka: 2 years

Vysokotlaký elektromagnetický ventil Tork S1013.01.010N G1/4" bez cívky, normálně zavřený, přímo ovládaný pro vodu a kapaliny. Těsnění NBR, tlak 0–100 bar, Kv 0,5 l/min. Více informací

Ceníková cena 1 460 Kč
Cena bez DPH 1 086 Kč
Cena s DPH 21 % 1 314 Kč

Varianty produktu

− +

Parametry a katalogy

Funkce Bez napětí zavřeno
Krytí IP IP 65
Médium Vzduch, Voda, Plyn
Rozsah tlaku 0...70 bar
Teplota -20...80 °C
Těsnění NBR
Velikost připojení 1/4"
Hmotnost 2.78 kg

Datový list EN ke stažení

Stáhnout PDF

Elektromagnetický ventil Tork S1013.01.010N (G1/4") je vysokotlaký, přímo ovládaný solenoidový ventil pro vodu a kapaliny, dodávaný bez cívky. Je normálně zavřený (2/2 NC) a pracuje i bez rozdílu tlaku (ΔP = 0), takže funguje i v místech, kde pilotně ovládané ventily nemusí spolehlivě sepnout.

Kde ventil využijete

Ventil slouží k řízení průtoku vody a kapalin v průmyslových rozvodech, kde je potřeba spolehlivě otevřít nebo uzavřít menší průtok i při velmi nízkém nebo nulovém tlaku. Výrobce ho doporučuje zejména pro energetiku a strojírenskou výrobu. Díky přímému ovládání je vhodný i pro aplikace s kolísavým tlakem, kde by pilotně ovládaný ventil nemusel spolehlivě fungovat.

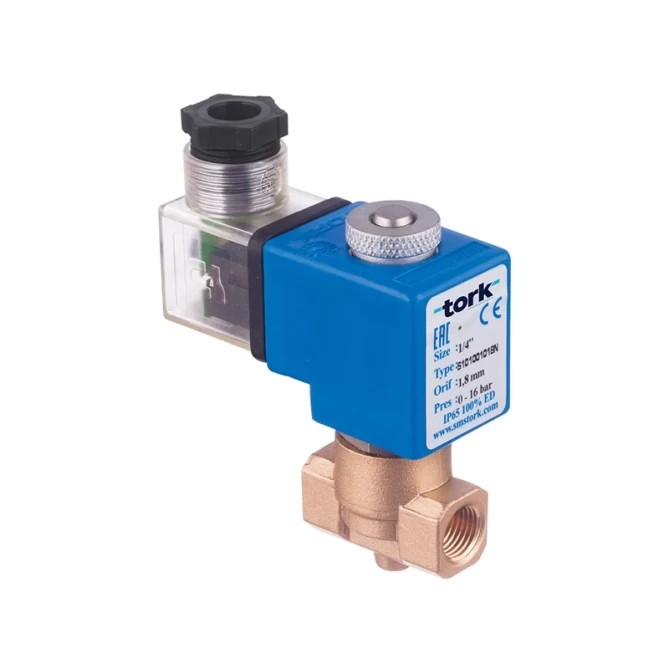

Elektromagnetický ventil Tork S1013 G1/4 bez cívky
Konstrukce a materiály ventilu Tork S1013

Konstrukce a materiály

Tělo ventilu je mosazné, vnitřní díly jsou z nerezové oceli a mosazi, sedla, trubka jádra a pružiny jsou nerezové. Standardní těsnění je NBR pro rozsah −20 °C až +80 °C, na vyžádání je k dispozici EPDM, Viton nebo teflon pro odlišné teplotní a chemické nároky. Stínicí kroužek je z mědi. Tento konkrétní kód (přípona N) znamená, že ventil je dodáván bez cívky – cívku je nutné objednat samostatně ve zvoleném napětí.

Technické parametry (S1013.01.010N):

  • Připojení: G1/4" (BSP), na vyžádání NPT
  • Průměr sedla (orifice): 1 mm
  • Provozní tlak: 0–70 bar (těsnění NBR/EPDM/Viton), 0–100 bar (těsnění teflon)
  • Kv hodnota: 0,5 l/min
  • Typ ovládání: přímo ovládaný, ΔP = 0
  • Funkce: normálně zavřený (NC), 2/2
  • Doba reakce: otevření 30 ms, zavření 30 ms
  • Hmotnost: 0,35 kg
  • Tělo: mosaz
  • Vnitřní díly: nerezová ocel, mosaz
  • Těsnění: NBR (na vyžádání EPDM, Viton, teflon)
  • Pracovní teplota: −20 °C až +80 °C (těsnění NBR)
  • Max. viskozita média: 5 °E (~37 cSt)
  • Krytí: IP65 (na vyžádání IP68)
  • Elektrické připojení cívky: konektor DIN 43650 Form A (cívka není součástí dodávky)
  • Napětí cívky (při dokoupení): AC 12/24/48/110/230 V; DC 12/24/48/110 V

Časté dotazy

Ne, tato varianta (kód s příponou N) se dodává bez cívky. Cívku je nutné objednat samostatně, k dispozici jsou standardní napětí AC 12–230 V nebo DC 12–110 V.

Se standardním těsněním NBR (i s EPDM nebo Viton) je maximální tlak 70 bar. S teflonovým těsněním lze dosáhnout až 100 bar.

Ano, ventil lze namontovat v libovolné poloze bez vlivu na funkci. Cívka se musí nasadit svisle.

Výrobce doporučuje filtr u médií s pískem, prachem nebo nečistotami – bez filtru se částice mohou usazovat ve ventilu a bránit průtoku.

Standardně je ventil osazen těsněním NBR (−20 °C až +80 °C). Na vyžádání lze dodat EPDM, Viton nebo teflon pro odlišné teplotní a chemické nároky.
