Name: S1013.01.010N Solenoid High Preassure 24VDC 1/4" 1mm 0-100Bar 80°C NC NBR Air,
Brand: TORK
Price: 1478 CZK
Availability: InStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Krytí IP	IP 65
Médium	Vzduch, Voda, Plyn
Napájení	24 VDC
Rozsah tlaku	0...70 bar
Teplota	-20...80 °C
Těsnění	NBR
Velikost připojení	1/4"
Hmotnost	0.30 kg

Datový list EN ke stažení

Stáhnout PDF

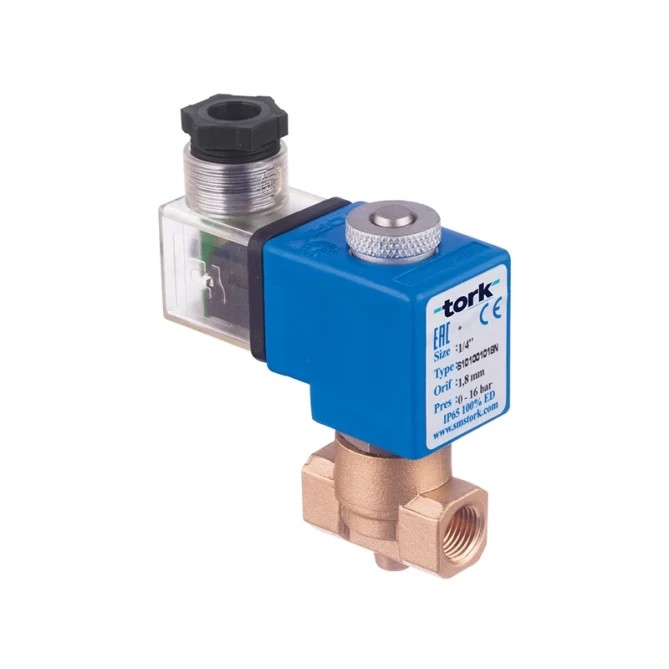

Elektromagnetický ventil Tork S1013.01.010N je přímo ovládaný, normálně zavřený 2/2 ventil s připojením G1/4". Slouží k regulaci průtoku vody a dalších kapalin v průmyslových a technologických rozvodech, kde je potřeba na dálku otevírat a uzavírat potrubí elektrickým signálem.

Kde ventil využijete

Ventil se používá tam, kde je potřeba automaticky ovládat průtok vody nebo jiné kapaliny – v průmyslových provozech, strojírenství i energetice. Díky konstrukci s nulovým rozdílovým tlakem (ΔP = 0) sepne i v okamžiku, kdy v systému ještě není žádný tlak, což se hodí například při najíždění zařízení nebo v aplikacích s proměnlivým vstupním tlakem. Mosazné tělo a vnitřní díly z nerezové oceli snáší i vyšší provozní tlaky.

Elektromagnetický ventil Tork S1013.01.010N

Konstrukce a instalace

Tělo ventilu je z mosazi, jádrová trubice a vnitřní díly z nerezové oceli, těsnění je NBR. Ventil lze namontovat v libovolné poloze, aniž by to ovlivnilo jeho funkci – cívka ale musí být orientovaná svisle. Elektrické připojení řeší konektor DIN 43650 (ISO 4400 / EN 175301-803 Form A). Pokud médium obsahuje písek, prach nebo jiné nečistoty, výrobce doporučuje před ventil instalovat filtr, aby se částice neusazovaly uvnitř ventilu.

Technické parametry (S1013.01.010):

Připojení: G1/4" (BSP)
Světlost otvoru: 1 mm
Pracovní tlak: 0–100 bar
- 100 bar platí pro těsnění Teflon; s těsněním NBR, EPDM nebo Viton je max. tlak 70 bar
Kv: 0,5 l/min
Těsnění: NBR
Hmotnost: 0,35 kg

Cívka: 24 V DC, 18 W
Krytí: IP65 (na vyžádání IP68)
Provozní teplota (těsnění NBR): −20 °C až +80 °C
Okolní teplota cívky: −20 °C až +60 °C
Doba otevření / zavření: 30 ms / 30 ms

Časté dotazy

V jaké poloze se ventil montuje?

Ventil lze namontovat v libovolné poloze, montážní poloha neovlivňuje jeho funkci. Cívka ale musí být orientovaná svisle.

Je potřeba před ventil instalovat filtr?

Ano, pokud médium obsahuje písek, prach nebo jiné nečistoty, výrobce doporučuje instalovat filtr. Bez filtru se mohou částice usazovat uvnitř ventilu a bránit průchodu média.

Jaký je rozdíl mezi řadou S1013 a S1014?

S1013 je normálně zavřený ventil (bez napětí je průtok uzavřen), S1014 je normálně otevřený (bez napětí médium protéká). Volba záleží na tom, jak se má ventil chovat při výpadku napájení.

Do jaké teploty médium ventil vydrží?

S těsněním NBR ventil pracuje v rozsahu −20 °C až +80 °C. Okolní teplota cívky smí být −20 °C až +60 °C.

Jaké je krytí a elektrické připojení ventilu?

Ventil má krytí IP65 (na vyžádání IP68) a připojuje se přes konektor DIN 43650 (ISO 4400 / EN 175301-803 Form A) s kabelovým průchodem Ø6–8 mm.
