Name: S1013.01.010N Solenoid High Preassure 230VAC 1/4" 1mm 0-100Bar 80°C NC NBR Air
Brand: TORK
Price: 1478 CZK
Availability: InStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Krytí IP	IP 65
Médium	Vzduch, Voda, Plyn
Napájení	230 VAC
Rozsah tlaku	0...70 bar
Teplota	-20...80 °C
Těsnění	NBR
Velikost připojení	1/4"
Hmotnost	0.30 kg

Datový list EN ke stažení

Stáhnout PDF

Solenoidový ventil TORK S1013.01.010 je přímo ovládaný elektromagnetický ventil 2/2, normálně zavřený (NC), s připojením G1/4" a průměrem sedla 1 mm. Slouží k ovládání průtoku vody a kapalin v potrubních rozvodech, kde je potřeba rychlé a spolehlivé otevírání a zavírání pomocí elektrického signálu.

Kde ventil využijete

Ventil je určen pro obecné použití ve vodních a kapalinových rozvodech, kde je potřeba automatické ovládání průtoku – např. v technologických linkách, strojírenství nebo energetice. Díky přímému ovládání (bez potřeby minimálního diferenčního tlaku) funguje spolehlivě i při nulovém tlakovém rozdílu.

Vzhledem k malému průměru sedla (1 mm) je vhodný pro aplikace s nižšími průtoky, kde je naopak potřeba pracovat s vyšším tlakem média.

Solenoidový ventil TORK S1013.01.010 G1/4 palce

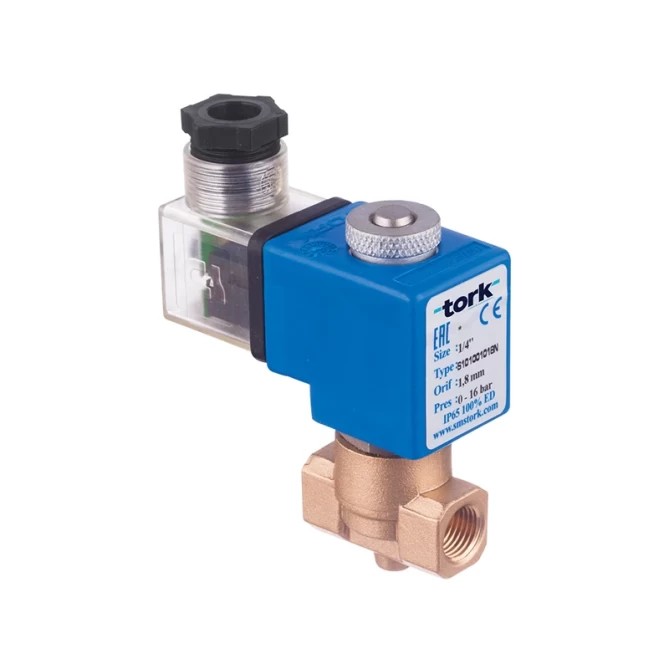

Konstrukce solenoidového ventilu TORK S1013

Konstrukce a provedení

Tělo ventilu je vyrobeno z mosazi, vnitřní součásti (sedla, jádrová trubice, pružiny) jsou z nerezové oceli. Těsnění je z NBR, na vyžádání dostupné také v EPDM, Viton nebo Teflonu. Cívka má izolační třídu H (180 °C) a krytí IP65 (na vyžádání IP68).

Ventil lze montovat v libovolné poloze bez vlivu na funkci, cívka se však musí používat ve svislé poloze. Doporučuje se instalace s filtrem, aby se zabránilo usazování nečistot v sedle ventilu.

Technické parametry:

Připojení: G1/4" (BSP, na vyžádání NPT)
Průměr sedla: 1 mm
Provedení: 2/2, normálně zavřený (NC), přímo ovládaný
Tlakový rozsah: 0–70 bar (s těsněním NBR)
- Při použití těsnění z teflonu až 0–100 bar
Kv: 0,5 l/min
Hmotnost: 0,35 kg

Napájení cívky: 230 V AC, 15 VA
Krytí: IP65 (na vyžádání IP68)
Pracovní teplota okolí: −20 °C až +60 °C
Teplotní odolnost těsnění NBR: −20 °C až +80 °C
Doba odezvy: otevření 30 ms, zavření 30 ms

Časté dotazy

V jaké poloze lze ventil namontovat?

Tělo ventilu lze montovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Cívka ale musí být orientovaná svisle.

Je nutné použít před ventilem filtr?

Ano, výrobce doporučuje instalaci filtru před ventilem, zejména u médií s obsahem písku, prachu nebo nečistot – ty by se jinak mohly usazovat v sedle a bránit průchodu média.

Jaký je maximální pracovní tlak s tímto těsněním?

S těsněním NBR je maximální pracovní tlak 70 bar. Vyšší tlak do 100 bar je možný pouze s teflonovým těsněním – to je potřeba specifikovat při objednávce.

Jsou dostupná i jiná napětí cívky?

Ano. Kromě uvedeného provedení 230 V AC výrobce nabízí i cívky 12, 24, 48 a 110 V AC nebo 12, 24, 48 a 110 V DC.
