Name: S1013.01.010N.12VDC Solenoid High Preassure 12VDC 1/4" 1mm 0-100Bar 80°C NC NBR Air, Water
Brand: TORK
Price: 1954 CZK
Availability: InStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Krytí IP	IP 65
Médium	Vzduch, Voda, Plyn
Napájení	12 VDC
Rozsah tlaku	0...70 bar
Teplota	-20...80 °C
Těsnění	NBR
Velikost připojení	1/4"
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

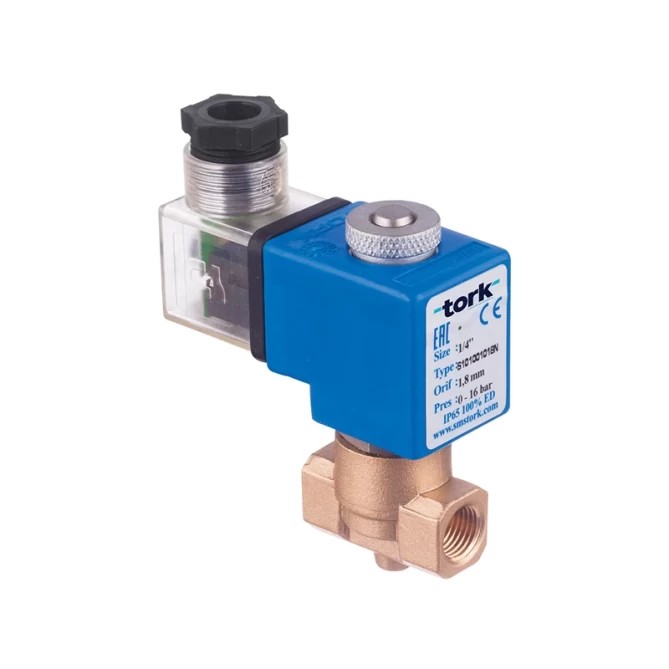

Elektromagnetický ventil TORK S1013.01.010N.12VDC je přímo ovládaný solenoidový ventil 2/2 s připojením G1/4", určený pro vzduch a vodu. Ventil je v klidovém stavu normálně zavřený a otevírá se po přivedení napájení na cívku 12 V DC.

Kde ventil využijete

Ventil se používá jako uzavírací a spínací prvek v rozvodech vzduchu a vody v průmyslových a strojírenských provozech. Díky přímému ovládání (bez nutnosti minimálního tlakového rozdílu) funguje spolehlivě i při nulovém tlaku ΔP=0, takže je vhodný i pro aplikace s velmi nízkým nebo nulovým provozním tlakem. Tělo z mosazi a vnitřní díly z nerezové oceli/mosazi zajišťují odolnost v běžném průmyslovém prostředí.

Elektromagnetický ventil TORK S1013 G1/4 na potrubí

Řez elektromagnetickým ventilem TORK S1013

Rychlá odezva a jednoduchá montáž

U provedení G1/4" (orifice 1 mm, přímo ovládané) je doba otevření i zavření cca 30 ms, což je výrazně rychlejší než u pilotně ovládaných verzí ventilu (řádově stovky ms až 2 s). Ventil lze montovat v libovolné poloze, cívka se ale musí instalovat svisle. Doporučuje se instalace s filtrem před ventilem, aby nečistoty v médiu nezpůsobily zanesení sedla.

Technické parametry:

Připojení: G1/4" (BSP)
Průměr sedla (orifice): 1 mm
Provozní tlak: 0–70 bar (s těsněním NBR)
Kv: 0,5 l/min
Hmotnost: 0,35 kg

Napájení cívky: 12 V DC, 18 W
Krytí: IP65 (na vyžádání IP68)
Třída izolace cívky: H (180 °C)
Konektor: DIN 43650 Form A (ISO 4400 / EN 175301-803)

Materiál těla: mosaz
Vnitřní díly: nerezová ocel, mosaz
Těsnění: NBR (rozsah −20 °C až +80 °C)
Okolní teplota (cívka): −20 °C až +60 °C

Časté dotazy

Je ventil normálně otevřený, nebo normálně zavřený?

Ventil S1013 je normálně zavřený (NC) – bez napájení je průtok uzavřený a otevře se až po přivedení napětí na cívku.

Do jaké polohy lze ventil namontovat?

Ventil samotný lze montovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Cívka ale musí být vždy orientovaná svisle.

Je potřeba před ventil instalovat filtr?

Výrobce doporučuje instalovat filtr před ventilem, pokud médium obsahuje písek, prach nebo jiné nečistoty – ty by se jinak mohly usazovat v sedle ventilu a bránit průtoku.

Jaký je maximální provozní tlak tohoto provedení?

S těsněním NBR je maximální tlak 70 bar. Hodnota 100 bar platí u tohoto typu (S1013.01.010) jen pro provedení s teflonovým těsněním.
