Name: S1013.01.010N Solenoid High Preassure 24VAC 1/4" 1mm 0-100Bar 80°C NC NBR Air,
Brand: TORK
Price: 1478 CZK
Availability: InStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Krytí IP	IP 65
Médium	Vzduch, Voda, Plyn
Napájení	24 VAC
Rozsah tlaku	0...70 bar
Teplota	-20...80 °C
Těsnění	NBR
Velikost připojení	1/4"
Hmotnost	0.30 kg

Datový list EN ke stažení

Stáhnout PDF

TORK S1013.01.010 je přímo ovládaný solenoidový ventil s připojením G1/4" a normálně zavřenou polohou (NC). Slouží k automatickému otevírání a uzavírání průtoku vody a kapalin v potrubních systémech pomocí elektrického signálu.

Kde ventil využijete

Ventil je určen pro řízení průtoku vody a kapalin v obecných průmyslových aplikacích. Uplatnění najde v energetice a u výrobců strojních zařízení, kde je potřeba spolehlivě a opakovaně spínat malý průtok média v tlakových rozvodech. Díky přímému ovládání pracuje samostatně i při nulovém tlakovém rozdílu na ventilu (ΔP = 0), takže ho lze nasadit i tam, kde pilotně ovládané ventily nefungují spolehlivě.

TORK S1013.01.010 solenoidový ventil G1/4

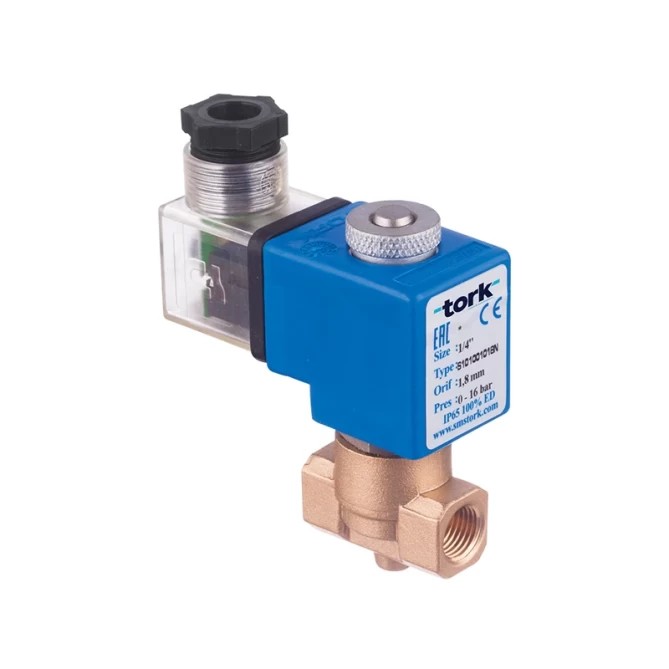

Konstrukce ventilu TORK S1013 – tělo z mosazi, jádrová trubka z nerezi

Konstrukce a rychlé spínání

Tělo ventilu je z mosazi, jádrová trubka z nerezavějící oceli. Přímé ovládání (na rozdíl od pilotně ovládaných verzí ventilu) zajišťuje rychlou reakci – otevření i uzavření trvá přibližně 30 ms. Cívka je vyrobena s izolační třídou H (180 °C) a polyesterovou impregnací, krytí IP65, na vyžádání IP68 nebo provedení do prostředí s nebezpečím výbuchu (Exproof).

Technické parametry:

Připojení: G1/4" (BSP, na vyžádání NPT)
Světlost/průměr otvoru: 1 mm
Provedení: normálně zavřený (NC), 2/2, přímo ovládaný
Pracovní tlak: 0–70 bar s těsněním NBR
- S těsněním z teflonu lze dosáhnout tlaku až 100 bar
Kv: 0,5 l/min
Těsnění: NBR (na vyžádání EPDM, Viton, teflon)
Pracovní teplota: −20 °C až +80 °C (dle těsnění NBR)

Napájecí napětí cívky: 12, 24, 48, 110, 230 V AC nebo 12, 24, 48, 110 V DC
Krytí: IP65 (na vyžádání IP68)
Hmotnost: 0,35 kg

Časté dotazy

V jaké poloze lze ventil namontovat?

Ventil lze namontovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Cívka samotná by ale měla zůstat ve svislé poloze.

Je nutné použít před ventilem filtr?

Ano, výrobce doporučuje ventil používat s filtrem, zejména u médií obsahujících písek, prach nebo jiné nečistoty. Bez filtru se mohou částice usazovat uvnitř ventilu a bránit průchodu média.

Jaký je rozdíl mezi řadou S1013 a S1014?

S1013 je normálně zavřený ventil (bez napětí uzavřen), S1014 je normálně otevřený (bez napětí propouští médium). Volba závisí na tom, jaký stav má ventil zaujmout při výpadku napájení.

Jaká jsou vodicí (BSP) a alternativní připojení ventilu?

Standardní připojení je závitové G (BSP) dle ISO 228-1. Na vyžádání je k dispozici i připojení NPT dle ANSI B1.20.3.
