Přírubový elektromagnetický ventil Tork T-GLF1012 DN100 24VDC NC (S1070.12.1000N.24VDC)

Přírubový elektromagnetický ventil Tork T-GLF1012 DN100 24VDC NC (S1070.12.1000N.24VDC)
  • 4 varianty

Přírubový elektromagnetický ventil Tork T-GLF1012 DN100 24VDC NC (S1070.12.1000N.24VDC)

TORK
  • Kód produktu: S1070.12.1000N.24VDC
  • Kód výrobce: S1070.12.1000N.24VDC
  • Záruka: 2 roky

Přírubový solenoidový ventil Tork S1070.12 DN100 je 2/2cestný NC ventil s membránovým pilotem pro vodu. Litinové tělo, těsnění NBR, max. tlak 6 bar, teplota –20 až +80 °C. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 24 633 Kč
Cena bez DPH 18 322 Kč
Cena s DPH 22 170 Kč

Varianty produktu

+ −

Parametry a katalogy

Funkce Bez napětí zavřeno
Jmenovitá světlost DN 100
Médium Voda
Napájení 24 VDC
Rozsah tlaku 1...6 bar
Teplota -20...80 °C
Typ připojení Příruba
Velikost připojení DN 100
Hmotnost 0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork S1070.12 DN100 je přírubový elektromagnetický (solenoidový) ventil pro průmyslové rozvody vody. Jde o 2/2cestný, normálně uzavřený (NC) ventil s membránovým pilotním ovládáním – při odpojení napájení zůstává uzavřený, při sepnutí cívky se otevírá. Přírubové připojení DN100, tělo z litiny, těsnění NBR, napájení 24 V DC.

Kde ventil využijete

Ventily řady S1070 jsou určeny pro průmyslové a komunální rozvody vody, kde je potřeba spolehlivé dálkové nebo automatické uzavírání velkých průtoků. Typické nasazení zahrnuje úpravny vody, čerpací stanice, závlahové systémy, průmyslové technologie a systémy požární ochrany. Přírubové provedení DN100 s litinovým tělem je konstruováno pro pevnou instalaci do středně velkých a velkých potrubních systémů. Ventil není určen pro nebezpečné kapaliny skupiny 1 dle PED a vyžaduje práci s filtrovanými médii.

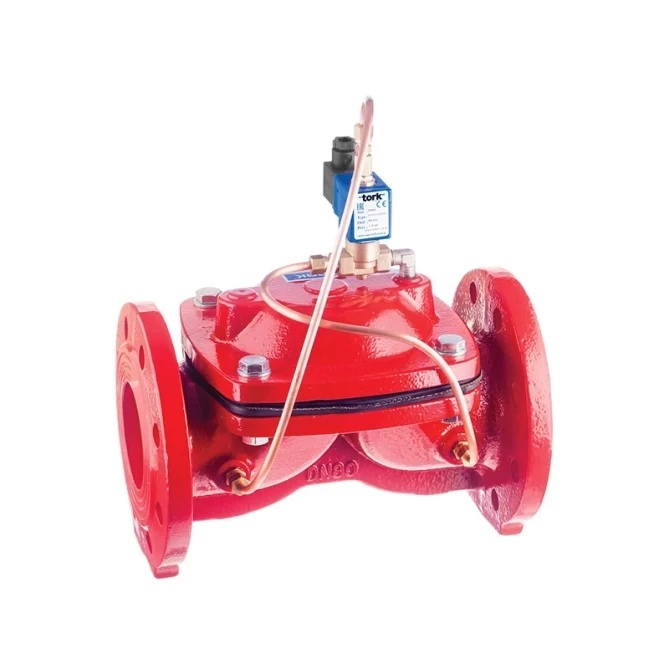

Přírubový solenoidový ventil Tork S1070.12 DN100 – pohled na instalovaný ventil
Tork S1070.12 DN100 – konstrukční řez ventilem s vyznačením membrány a cívky

Konstrukční provedení

Tělo ventilu je odlito z litiny a tvoří základ odolné přírubové armatury. Membrána je pilotně ovládaná – malý pilot otevírá pomocný kanál, který vyrovná tlak nad membránou a umožní její zdvih. Vnitřní části (kotva, trubka kotvy, pružiny) jsou z nerezové oceli, sedlo a mosazné komponenty zajišťují těsnost při uzavření. Těsnění je z NBR, stínící kroužek z mědi dle EN 12735-1. Cívka třídy izolace H (180 °C) je zalita skelným vláknem a při nasazeném konektoru DIN 43650 dosahuje krytí IP65. Cívky jsou záměnné a vyměnitelné bez demontáže tělesa z potrubí.

Technické parametry:

  • Typ: 2/2cestný, normálně uzavřený (NC), membránový, pilotně ovládaný
  • Připojení: Příruba DN100 – G / BSP (ISO 228-1); na vyžádání NPT
  • Min. provozní diferenční tlak: 1 bar
  • Max. provozní tlak: 6 bar
  • Průtokový součinitel Kv: 3 610 l/min
  • Teplota média: –20 až +80 °C
  • Teplota okolí: –20 až +60 °C
  • Max. viskozita: 5 °E (~37 cSt / mm²/s)
  • Hmotnost: 22,3 kg
  • Materiál těla: Litina
  • Těsnění: NBR
  • Vnitřní části: Nerezová ocel, mosaz
  • Sedlo: Mosaz
  • Trubka kotvy: Nerezová ocel
  • Pružiny: Nerezová ocel
  • Stínící kroužek: Měď (EN 12735-1)
  • Napájení: 24 V DC
  • Dostupná napětí AC: 12 V, 24 V, 48 V, 110 V, 230 V
  • Dostupná napětí DC: 12 V, 24 V, 48 V, 110 V
  • Tolerance napětí: AC –15 % / +10 %; DC –5 % / +10 %
  • Frekvence: 50 Hz (na vyžádání 60 Hz)
  • Třída izolace cívky: H (180 °C)
  • Krytí: IP65 (ISO 60529) při nasazeném konektoru
  • Elektrické připojení: DIN 46340, 3pólový konektor DIN 43650 / ISO 4400 / EN 175301-803 Form A (kabel Ø 6–8 mm)
  • Provozní cyklus: Trvalý (ED 100 %)
  • Doba otevření: 400–1 600 ms
  • Doba zavření: 1 000–2 000 ms
  • Rozměry DN100 (L × C × B × A × d): 305 × 365 × 208 × 180 × 18 mm

Časté dotazy

Ventil S1070.12 je pilotně ovládaný – membrána se otevírá tlakovým rozdílem mezi vstupem a výstupem. Minimální diferenční tlak je 1 bar. Při nižším tlaku se membrána neotevře spolehlivě. Pokud tlak v systému klesá pod tuto hodnotu, je nutné zvolit přímo ovládaný typ ventilu.

Řada S1070 je dle datasheetu výrobce určena výhradně pro vodu. Není vhodná pro nebezpečné kapaliny skupiny 1 dle směrnice PED. Ventil musí pracovat s filtrovaným médiem – nečistoty by mohly poškodit membránu nebo sedlo. Pro jiná média kontaktujte dodavatele ohledně vhodné alternativy.

Ano, ventil lze instalovat v libovolné poloze bez vlivu na funkci. Výrobce doporučuje přednostně svislou montáž s cívkou směřující nahoru – tato poloha je optimální pro odvod tepla z cívky a dlouhodobou spolehlivost.

Ano. Cívky jsou záměnné a lze je vyměnit bez demontáže tělesa ventilu z potrubí. Při objednávce náhradní nebo jiné cívky je nutné vždy specifikovat požadované napájecí napětí – cívky jsou dostupné pro AC i DC v několika napěťových variantách.

Ano, na vyžádání je dostupná verze s ATEX (exproof) cívkou pro použití ve výbušném prostředí. Tuto variantu je nutné specifikovat při objednávce – standardní provedení ATEX certifikaci neobsahuje. Na vyžádání je také dostupné povrchové úprava těla (CR-Ni pokovení nebo PTFE coating).
