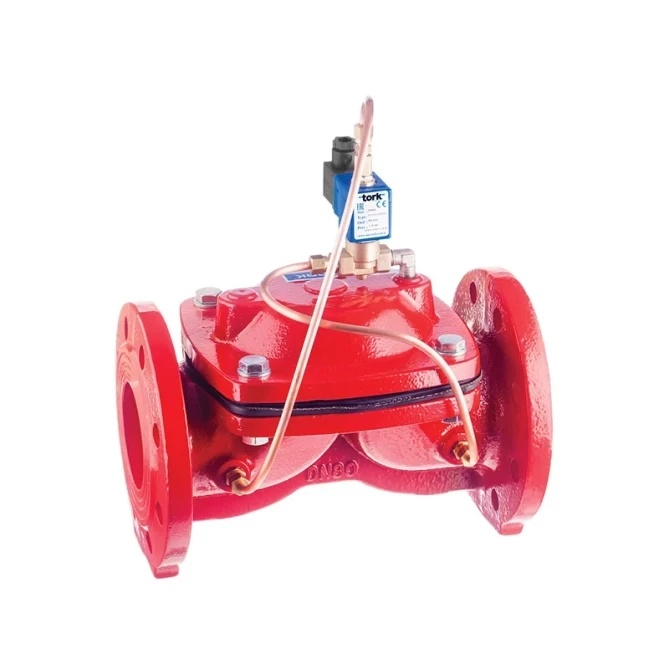

Přírubový solenoidový ventil Tork S1070 DN100 je 2/2cestný NC ventil pro vodu, pilotně ovládaný. Litinové tělo, těsnění NBR, krytí IP65. Max. tlak 6 bar, průtok Kv 3610 l/min, teplota média –20 až +80 °C. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 100 |
| Médium | Voda |
| Napájení | 24 VAC |
| Rozsah tlaku | 1...6 bar |
| Teplota | -20...80 °C |
| Typ připojení | Příruba |
| Velikost připojení | DN 100 |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-GLF1012 DN100 (S1070.12) je přírubový elektromagnetický ventil pro vodu s přímým přírubovým připojením DN100. Jde o 2/2cestný, normálně uzavřený (NC) ventil s pilotním ovládáním, určený pro průmyslové rozvody vody s pracovním tlakem 1–6 bar a teplotou média –20 až +80 °C.
Ventil S1070 je navržen pro průmyslové vodní rozvody vyžadující spolehlivé automatické uzavírání a otvírání velkého průřezu potrubí. Typické aplikace zahrnují vodárenské a průmyslové rozvody, zavlažovací systémy, chladicí okruhy, požární techniku a technologické procesy, kde je třeba ovládat průtok vody na potrubích DN65–DN200. Litinové tělo ventilu snese náročné provozní podmínky, krytí IP65 zajišťuje spolehlivý provoz i ve vlhkém nebo prašném prostředí.
Těleso ventilu je z litiny, vnitřní části (jádro, pružiny, trubka jádra) jsou z nerezové oceli, sedla a závěsy z mosazi. Těsnění membrány je provedeno v NBR, stínící kroužek ze mědi dle EN 12735-1. Ventil pracuje s plným průřezem otvoru (full orifice), což minimalizuje tlakové ztráty při průtoku. Standardní přípojka je G (BSP) dle ISO 228-1, na vyžádání je dostupná NPT (ANSI 1.20.3). Cívka třídy izolace H (180 °C) je zapouzdřena skleněnými vlákny se 100% zatížením (ED 100 %), připojení přes konektor DIN 46340 / ISO 4400.
Technické parametry – S1070.12 (DN100):
Ano, ventil lze nainstalovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Výrobce však doporučuje přednostně svislou montáž s cívkou směřující nahoru, která je z hlediska životnosti a spolehlivosti optimální.
Ventil S1070 je pilotně ovládaný, a proto vyžaduje minimální provozní diferenciální tlak 1 bar (pro DN65 pak 1,5 bar). Pokud ve vašem systému nelze zaručit tento minimální diferenciální tlak, je nutné zvolit ventil s přímým ovládáním nebo s podporou od nuly bar.
Ano, cívky jsou v rámci řady S1070/S1080 zaměnitelné. Při výměně nebo objednávce náhradní cívky je nutné specifikovat požadované napájecí napětí – standardně jsou dostupné hodnoty AC 12 / 24 / 48 / 110 / 230 V a DC 12 / 24 / 48 / 110 V. Na vyžádání je dostupný konektor s LED indikací.
Ventil S1070 není určen pro nebezpečné kapaliny skupiny 1 dle příslušné klasifikace. Je certifikován pouze pro vodu. Médium musí být filtrované – provoz s nečistotami v médiu zkracuje životnost těsnění a membrány. Na vyžádání je dostupné provedení s PTFE nástřikem nebo CR-Ni povrchovou úpravou pro zvýšenou odolnost, příp. ATEX cívka pro prostředí s nebezpečím výbuchu.
Obě řady jsou normálně uzavřené (NC) přírubové ventily pro vodu se stejnou konstrukcí. Hlavní rozdíl je v maximálním provozním tlaku: řada S1070 je určena pro tlak do 6 bar, řada S1080 zvládne až 16 bar. Pro stejný průměr DN100 je tak S1080 volbou tam, kde systém pracuje s vyšším tlakem.
