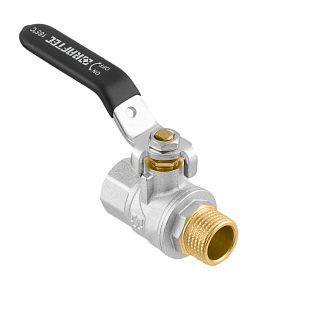

Kulový kohout Raftec Black DRH61 G 2" (MF) uzavírá potrubí pitné a teplé vody, topení nebo stlačeného vzduchu. Niklovaná mosaz, sedla PTFE. Max. teplota 185 °C, Kv 195,1 m³/h. Více informací
Na objednávku
| Jmenovitá světlost | DN 50 |
| Teplota | 185 °C |
| Tlak | PN 25 |
| Typ připojení | Vnitřní závit, Vnější závit |
| Velikost připojení | G 2" |
| Hmotnost | 1.30 kg |
Technický list ke stažení
Stáhnout PDFKulový kohout Raftec Black DRH61 je ručně ovládaná uzavírací armatura s plným průchodem v závitovém provedení G 2" MF (vnější–vnitřní závit). Kohout slouží výhradně k uzavírání nebo otevírání potrubí – není určen k regulaci průtoku. Tělo i koule jsou z niklované mosazi CW617N tvarované za tepla, sedla a ucpávky z PTFE zajišťují těsnost i při vysokých teplotách.
Raftec Black DRH61 se instaluje jako uzavírací armatura na potrubní systémy pitné, užitkové i technologické vody, teplé vody, topení a stlačeného vzduchu. Typicky se uplatní na větvích nebo přípojkách potrubí DN 50 v bytové i průmyslové instalaci. Kohout je vhodný pro potrubí ze všech běžných materiálů – ocelová, měděná, plastová i nerezová potrubí. Podmínkou je, aby médium nebylo agresivní vůči mosazi a jejímu niklovému povrchu.
Tělo, polokoule i šroubení jsou z niklované mosazi CW617N lisované za tepla – materiál odolný korozi a mechanickému namáhání. Kulový uzávěr je chromovaný, sedla a ucpávkové těsnění jsou z PTFE s teplotními přísadami, těsnicí podložka ze syntetického kaučuku FKM (Viton). Kohout má plnopropustné provedení s efektivním průměrem 95 % – průtočný koeficient Kv u velikosti 2" dosahuje 195,1 m³/h a koeficient místního odporu je pouze 0,044. Otočením páky o 90° přepínáte mezi polohou plně otevřeno a plně zavřeno; páka z oceli s PVC potahem je zajištěna nerezovým šroubem.
Technické parametry – DRH61 G 2":
Ne. Kohout má pouze dvě provozní polohy – plně otevřeno nebo plně zavřeno. Použití v částečně otevřené poloze není povoleno a může vést k poškození PTFE sedel erozí. Pro regulaci průtoku je nutné použít regulační armaturu.
Výrobce doporučuje těsnění pomocí sanitárního lnu s anaerobním tmelem, polyamidové příze nebo PTFE pásky (fumigační pásky). Při utahování nepřekračujte max. utahovací moment pro G 2", který je 150 Nm. Klíč přikládejte vždy na přilehlý polokorpus, nikoli na protilehlý – předejdete tím deformaci kohoutu.
Kohout lze montovat v jakékoli poloze – vodorovně, svisle i šikmo – bez omezení. Při montáži musí být armatury v plně otevřené poloze, aby se do vnitřku nedostaly nečistoty. Po instalaci je nutné provést hydraulickou nebo pneumatickou zkoušku těsnosti.
Pokud prosak pochází z místě šroubení, rozeberete spoj a vyměníte těsnění. Pokud uniká médium ucpávkou (kolem dříku páky), sejměte páku a dotáhněte ucpávkovou matici. Oba zásahy jsou běžnou údržbou, nevyžadují výměnu celé armatury. Nesmíte kohout provozovat, dokud je ucpávková matice povolená – hrozí poškození dříku.
Raftec Black DRH61 je dle technického listu výrobce určen mimo jiné pro systémy pitné vody. Záruční doba je 10 let od data prodeje konečnému spotřebiteli. Průměrná celková životnost armatury je udávána 30 let při dodržení podmínek provozování dle technického listu.
