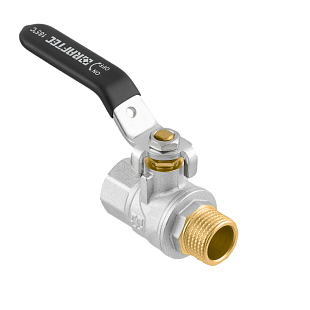

Kulový kohout Raftec MF G 1 1/4" (DRH41)

  • 8 variant
Prodloužená záruka 10 let

Kulový kohout Raftec MF G 1 1/4" (DRH41)

Raftec
  • Kód produktu: DRH41
  • Kód výrobce: DRH41
  • Záruka: 10 let

Kulový kohout Raftec BLACK MF G 1¼" (DRH41) slouží jako uzavírací armatura pro rozvody pitné a teplé vody, topení a stlačeného vzduchu. Niklovaný mosazný korpus, těsnění PTFE a FKM, max. tlak 30 bar. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 459 Kč
Cena bez DPH 341 Kč
Cena s DPH 21 % 413 Kč

Parametry a katalogy

Jmenovitá světlost DN 32
Teplota 185 °C
Tlak PN 30
Typ připojení Vnitřní závit, Vnější závit
Velikost připojení G 1 1/4"
Hmotnost 0.61 kg

Technický list ke stažení

Stáhnout PDF

Kulový kohout Raftec BLACK MF G 1¼" (DRH41) je plnoprofilová uzavírací armatura s vnějším a vnitřním závitem G 1¼" ze série Black. Slouží k uzavírání a otevírání potrubí v rozvodech pitné a teplé vody, topení nebo stlačeného vzduchu. Kohout má dvě pracovní polohy – plně otevřeno nebo zavřeno – a není určen pro regulaci průtoku.

Typické využití

DRH41 najde uplatnění jako uzavírací armatura v potrubních systémech pro pitnou, užitkovou a technologickou vodu, v rozvodech studené a teplé vody, v topných soustavách a v okruzích stlačeného vzduchu. Kohout je vhodný pro potrubí z různých materiálů a lze jej instalovat na stávající rozvody všude tam, kde je potřeba jednoduché ruční uzavření potrubí DN 32. Použití jako regulační armatury (škrcení průtoku) není povoleno.

Kulový kohout Raftec BLACK MF G 1¼ DRH41 v potrubním systému
Detailní pohled na těleso kohoutu Raftec BLACK DRH41

Konstrukce a materiálové provedení

Těleso, kulový závěr i hřídel jsou vyrobeny z horko lisované niklované mosazi CW617N, která odolává korozi a mechanickému namáhání. Sedla těsnění jsou z PTFE (teflon s termoaditivy), ucpávkové těsnění kombinuje PTFE s FKM (viton) – tato kombinace zajišťuje těsnost v širokém teplotním rozsahu až do 185 °C. Závit třídy A dle ISO7/2 a ISO228/2 zaručuje přesné a těsné připojení. Průchodnost Kv 70,09 m³/h při plném průměrovém průřezu 95 % znamená minimální tlakovou ztrátu v instalaci. Kohout lze montovat v libovolné poloze – vodorovně, svisle i šikmo.

Časté dotazy

Nikoli. DRH41 je uzavírací armatura s dvěma polohami: plně otevřeno nebo zavřeno. Provoz v mezipoloze (škrcení průtoku) poškozuje těsnění PTFE a výrazně zkracuje životnost kohoutu. Pokud potřebujete regulaci průtoku, je nutné zvolit regulační ventil nebo vyvažovací armaturu.

Kohout je certifikován pro pitnou, užitkovou a technologickou vodu, studenou a teplou vodu, topná média a stlačený vzduch. Podmínkou je, že médium nesmí být agresivní vůči materiálům kohoutu – mosazi CW617N, PTFE a FKM. Použití pro média agresivní k těmto materiálům není přípustné.

Výrobce doporučuje pro utěsnění závitového spoje konopné těsnění s anaerobním tmelem, polyamidové vlákno nebo PTFE pásku (fumlentu). Při montáži dbejte na to, aby klíč působil na připojovací polotěleso kohoutu – nikoli na protilehlé. Maximální přípustné utahovací momenty jsou uvedeny v technickém listu výrobce.

DRH41 lze instalovat v libovolné montážní poloze – vodorovně, svisle i šikmo – bez omezení funkce. Kohout se montuje v plně otevřeném stavu, aby se zabránilo vniknutí nečistot z instalace. Po dokončení montáže se doporučuje hydraulická nebo pneumatická zkouška těsnosti.

Výrobce poskytuje záruku 10 let od data prodeje konečnému zákazníkovi. Průměrná celková životnost je 30 let a kohout je konstruován na 50 000 cyklů otevření a zavření. V zimním období, při vypouštění soustavy, je třeba kohout ponechat v pootevřené poloze, aby médium nezůstalo v dutinách závěru a nezamrzlo.
