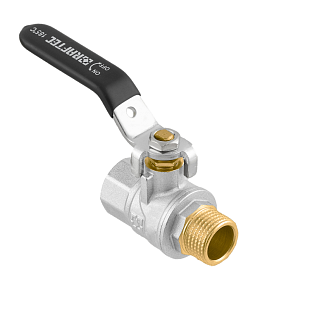

Kulový kohout Raftec MF G 1" (DRH31)

  • 8 variant
Prodloužená záruka 10 let

Kulový kohout Raftec MF G 1" (DRH31)

Raftec
  • Kód produktu: DRH31
  • Kód výrobce: DRH31
  • Záruka: 10 let

Kulový kohout Raftec BLACK DRH31 G 1" MF pro uzavírání rozvodů vody, topení a stlačeného vzduchu. Mosazné tělo s niklováním, PTFE sedla, životnost 30 let. Max. teplota 185 °C, PN 40 bar. Více informací

Ceníková cena 315 Kč
Cena bez DPH 234 Kč
Cena s DPH 21 % 283 Kč

Parametry a katalogy

Jmenovitá světlost DN 25
Teplota 185 °C
Tlak PN 40
Typ připojení Vnitřní závit, Vnější závit
Velikost připojení G 1"
Hmotnost 0.45 kg

Technický list ke stažení

Stáhnout PDF

Kulový kohout Raftec BLACK DRH31 je mosazná uzavírací armatura se závitem G 1" MF (vnější–vnitřní) pro ruční uzavírání potrubních rozvodů. Kohout je plně průtočný – efektivní průřez dosahuje 95 % jmenovitého průměru – a přepíná mezi polohou otevřeno a zavřeno otočením rukojeti o 90°. Nelze jej použít jako regulační armatura; slouží výhradně k uzavírání nebo otevírání průtoku.

Kde kohout využijete

DRH31 je určen pro rozvody pitné, užitkové a technologické vody, soustavy teplé vody a vytápění, rozvody stlačeného vzduchu i plynové přípojky. Hodí se do bytových instalací i průmyslových provozů – kdekoliv potřebujete spolehlivě uzavřít nebo otevřít průtok. Kohout snese teploty až 185 °C a tlak do 40 bar při okolní teplotě, takže pokryje nízkoteplotní domovní rozvody i náročnější průmyslové okruhy. Nehodí se pro média agresivní vůči mosazi nebo teflonovým sedly.

Kulový kohout Raftec BLACK DRH31 G 1
Detail konstrukce kulového kohoutu Raftec BLACK DRH31

Konstrukce a materiály

Těleso je z horkolicované mosazi CW617N s niklovým povrchem chránícím před korozí. Kulový uzávěr je z chromované mosazi; sedla i ucpávkové těsnění jsou z PTFE (teflon), sálnické těsnění kombinuje PTFE a FKM (Viton). Rukojeť je z oceli s PVC povrchem. Třída těsnosti zatváru je „A" dle ISO 228/2 a ISO 7/2. Průchodnost Kv pro DN 25 (1") dosahuje 43,31 m³/h. Deklarovaná životnost je 30 let nebo 50 000 pracovních cyklů.

Technické parametry DRH31 (G 1"):

  • Průtočný součinitel Kv: 43,31 m³/h
  • Provozní tlak při 25 °C / 100 °C / 185 °C: 40 / 21 / 14 bar
  • Jmenovitý tlak PN: 1,6–5,0 MPa
  • Max. teplota pracovního média: 185 °C
  • Zástavbové rozměry: délka A = 72,5 mm, výška H = 64,5 mm, šířka C = 115 mm
  • Hmotnost: 464 g
  • Životnost: 50 000 cyklů otevření/zavření, celková životnost 30 let
  • Záruční doba: 10 let od data prodeje

Časté dotazy

Kohout je určen pro pitnou, užitkovou a technologickou vodu (studenou i teplou), topné soustavy, stlačený vzduch a plyn. Lze ho použít i pro jiné kapaliny, které nejsou agresivní vůči mosazi ani teflonovým sedly. Naopak jej nelze instalovat do systémů s médii, která by leptala mosaz nebo degradovala PTFE těsnění.

Ne. Kohout má pouze dvě přípustné polohy – plně otevřeno nebo plně zavřeno. Provoz v částečně otevřené poloze způsobuje zvýšené opotřebení sedly a může vést k netěsnosti. Pro průtokovou regulaci je třeba použít regulační ventil.

Kohout lze instalovat v libovolné montážní poloze – vodorovně, svisle i šikmo. Při montáži je nutné mít kohout ve zcela otevřené poloze, aby do závitů nevnikly nečistoty. Po instalaci se doporučuje provést hydraulickou nebo pneumatickou zkoušku těsnosti celého uzlu.

Výrobce doporučuje k těsnění závitových spojů sádrové lněné těsnění s anaerobním tmelem, polyamidové vlákno nebo PTFE (teflon) pásku. Utahovací moment pro závit G 1" nesmí překročit 60 Nm – při větším momentu hrozí poškození tělesa nebo závitu.

Výrobce poskytuje záruční dobu 10 let od data prodeje konečnému zákazníkovi. Deklarovaná provozní životnost je 30 let nebo 50 000 pracovních cyklů otevření–zavření. Na záruku se nevztahují závady způsobené použitím agresivních médií, překročením provozních parametrů nebo nesprávnou montáží.
