Name: Elektromagnetický ventil IP68 Tork T-SW104 3/4" 24VAC NC EPDM (SW1010.04.170E.24VAC)
Brand: TORK
Price: 4800 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Médium	Vzduch, Voda
Napájení	24 VAC
Rozsah tlaku	0,5...16 bar
Teplota média	-10...80 °C
Těsnění	NBR
Velikost připojení	3/4"
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-SW104 (SW1010 G3/4") je dvoucestný pilotně ovládaný solenoidový ventil s krytím IP68, určený pro provoz v agresivním, vlhkém nebo prašném prostředí. Ve výchozím stavu je ventil uzavřený (NC) a otevírá se při přivedení napájení 24 V AC. Těsnění EPDM umožňuje použití pro vodu, vzduch a média kompatibilní s tímto materiálem v teplotním rozsahu –10 až +130 °C.

Kde ventil využijete

Ventil SW1010 s krytím IP68 je navržen pro instalace, kde standardní ventily s nižším krytím nestačí. Typicky jde o venkovní rozvody vystavené dešti a vlhkosti, závlahové systémy, čistírny odpadních vod, průmyslové provozy s vysokou prašností nebo agresivními výpary a potrubní aplikace v podzemních šachtách či zatopitelných prostorách. Cívka je standardně dodávána s 3metrovým kabelem, odolává podmínkám pod hladinou vody a prošla 350hodinovým solným testem dle TSE.

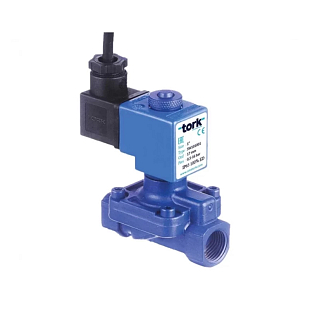

Solenoidový ventil Tork SW1010 G3/4 IP68 modré provedení

Konstrukční řez solenoidovým ventilem Tork SW1010 – tělo z mosazi s PTFE nátěrem, nerezové vnitřní díly

Konstrukční provedení

Tělo ventilu je vyrobeno z mosazi s PTFE nátěrem pro odolnost vůči korozi a agresivním médiím. Vnitřní díly, sedlo, jádrová trubka a pružiny jsou z nerezové oceli. Stínící kroužek je měděný dle EN 12735-1. Závitové připojení je v provedení G (BSP) dle ISO 228-1, na vyžádání lze dodat v závitu NPT. Cívka třídy izolace H (180 °C) s impregnací z polyesterového skleněného vlákna pracuje při trvalém zatížení ED 100 %. Průměr otvoru je 17 mm, průtočný součinitel Kv = 17 l/min (voda), provozní tlak 0,5–16 bar.

Technické parametry – SW1010.04.170E (G3/4", EPDM, 24 V AC):

Připojení: G3/4" (BSP, ISO 228-1)
Průměr otvoru (orifis): 17 mm
Minimální diferenční tlak: 0,5 bar
Maximální pracovní tlak: 16 bar
Průtočný součinitel Kv: 17 l/min (voda)
Funkce: normálně uzavřený (NC), pilotně ovládaný
Napájení: 24 V AC, 15 VA
Pracovní cyklus: ED 100 %
Těsnění: EPDM (–10 °C až +130 °C)
Tělo ventilu: mosaz s PTFE nátěrem
Vnitřní díly: nerezová ocel
Krytí cívky: IP68 (dle TS3033 EN60529, testováno 72 hodin pod vodou)
Třída izolace cívky: H (180 °C, dle IEC 85)
Okolní teplota: –10 °C až +60 °C
Odezva – otevření: 400–1 600 ms
Odezva – zavření: 1 000–2 000 ms
Maximální viskozita média: 5 °E (~37 cSt)
Hmotnost: 0,81 kg

Časté dotazy

Lze ventil instalovat v jakékoli poloze?

Tělo ventilu lze namontovat v libovolné poloze bez vlivu na funkci. Cívka musí být vždy ve svislé poloze – tato podmínka je uvedena v technickém listu výrobce.

Proč má ventil minimální diferenční tlak 0,5 bar?

Jde o pilotně ovládaný ventil – k otevření využívá tlakový rozdíl mezi vstupem a výstupem. Minimální diferenční tlak 0,5 bar musí být v potrubí přítomen trvale, aby ventil zůstal spolehlivě otevřen. Pro systémy bez zajištěného diferenčního tlaku (např. otevřené nádoby, gravitační rozvody) je třeba zvolit ventil s přímým ovládáním (typ „od 0 bar").

Je nutné před ventil instalovat filtr?

Ano, výrobce instalaci filtru před ventil doporučuje. Nečistoty v médiu mohou poškodit sedlo nebo pilot ventilu a způsobit netěsnost. Maximální viskozita média je 5 °E (~37 cSt).

Jaká jsou dostupná napájení a materiály těsnění?

Cívka je dostupná ve střídavém napájení 12, 24, 48, 110 nebo 230 V AC a stejnosměrném 12, 24, 48 nebo 110 V DC. Standardní těsnění je NBR (do +80 °C); na vyžádání EPDM (do +130 °C) nebo Viton (do +160 °C). Tato varianta je dodávána s těsněním EPDM.
