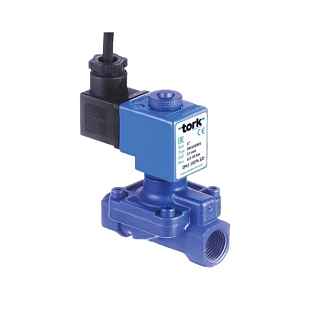

Solenoidový ventil Tork SW1010 G¾" s krytím IP68 pro agresivní prostředí a ponoření do 10 m. Normálně uzavřený, pilotně ovládaný, těsnění EPDM. Tlak 0,5–16 bar, napájení 12V DC. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Médium | Vzduch, Voda |
| Napájení | 12 VDC |
| Rozsah tlaku | 0,5...16 bar |
| Teplota média | -10...80 °C |
| Těsnění | NBR |
| Velikost připojení | 3/4" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFElektromagnetický ventil Tork SW1010 G¾" IP68 je dvoucestný normálně uzavřený solenoidový ventil s pilotním ovládáním, určený pro provoz v agresivním prostředí, při vysoké vlhkosti a pod vodní hladinou do hloubky 10 m. Tělo ventilu je z mosazi s PTFE povlakem, těsnění EPDM umožňuje práci s vodou a médii do 130 °C. Ventil je určen pro instalatéry, provozovatele průmyslových rozvodů a systémové integrátory, kteří potřebují spolehlivé ovládání průtoku v náročných venkovních nebo vlhkých podmínkách.
Ventil SW1010 G¾" najde uplatnění všude tam, kde hrozí přímý kontakt s vodou nebo agresivními médii – v závlahových a vodohospodářských systémech, na venkovních rozvodech, v potravinářských provozech, na čistírnách odpadních vod nebo v průmyslových mycích linkách. Díky krytí IP68 (testováno 72 hodin pod vodou dle TS3033 EN60529) odolá i trvalému ponoření. Standardní 3metrový kabel umožňuje přímé zapojení bez nutnosti prodloužení v běžných instalacích. Ventil lze namontovat v libovolné poloze, přičemž cívka musí být orientována vertikálně.
Tělo ventilu je vyrobeno z mosazi s PTFE povlakem pro odolnost vůči korozi a agresivním médiím. Vnitřní části, sedlo, jádro trubky a pružiny jsou z nerezové oceli. Těsnění EPDM pokrývá teplotní rozsah –10 až 130 °C; na vyžádání je dostupné provedení s NBR (do 80 °C) nebo Viton (do 160 °C). Cívka třídy izolace H (180 °C) je zalita polyesterovou skelnou tkaninou a splňuje normu IEC 335. Pro připojení G¾" (BSP dle ISO 228-1) je průměr otvoru 17 mm, průtokový součinitel Kv = 0,5 → 90 l/min při jmenovitých podmínkách. Provozní tlak je 0,5–16 bar při minimálním diferenčním tlaku ΔP = 0,5 bar.
Technické parametry – SW1010.04.170E.12VDC (G¾", NC, EPDM, 12V DC):
Ano. Krytí IP68 bylo ověřeno testem ponoření na 72 hodin dle normy TS3033 EN60529. Ventil i cívka jsou certifikovány TSE pro provoz do hloubky 10 m. Standardní kabel má délku 3 m; delší délku lze objednat na vyžádání.
Ventil je pilotně ovládaný, což znamená, že pro otevření potřebuje minimální diferenční tlak ΔP = 0,5 bar mezi vstupem a výstupem. V systémech bez tohoto minima (např. gravitační rozvody bez tlaku) je nutné zvolit přímo ovládaný ventil z jiné řady.
Ano, výrobce to přímo doporučuje. Solenoidové ventily řady SW1010 jsou určeny k provozu s filtrem. Nečistoty v médiu mohou poškodit sedlo nebo pilotní otvor a způsobit netěsnost. Doporučená jemnost filtrace závisí na průměru otvoru – pro G¾" s otvorem 17 mm obvykle postačí filtr 500–800 µm.
Ano. Řada SW1010 je dostupná v závitových velikostech G⅜" až G2". Standardní napájení zahrnuje AC 12 V, 24 V, 48 V, 110 V, 230 V a DC 12 V, 24 V, 48 V, 110 V. Těsnění lze volit mezi NBR (do 80 °C), EPDM (do 130 °C) a Viton (do 160 °C). Připojení je standardně BSP; NPT je dostupné na vyžádání.
