Name: Vystrojený rozvaděč včetně sady poruchové signalizace se SOVIK Kotelník (SOVIK_KOTELNIK_VR)
Brand: SOVIK
Price: 114375 CZK
Availability: OutOfStock

Parametry a katalogy

Čidla	V sadě
Komunikace	ModBus RS485 RTU, Ethernet
Napájení	230 VAC
Hmotnost	2.10 kg

Pokyny pro připojení k aplikaci SOVIK ke stažení

Stáhnout PDF

Návod ke stažení

Stáhnout PDF

SOVIK Kotelník VR je sada poruchové signalizace pro kotelny osazená a kompletně zapojená ve výrobě do plastového rozvaděče s průhlednými dveřmi (krytí IP65). Uvnitř je řídicí jednotka Sovik Kotelník, na dveřích ovládací HMI displej a kontrolka poruchy, na DIN liště jističe, pomocná relé a popsaná svorkovnice pro periferie. Montážní firma připojuje pouze napájení, snímače, detektory a signalizační prvky. Ve verzi VR-MB je navíc vestavěný modul M-Bus pro vyčítání až 6 měřičů energií.

Kde rozvaděč využijete

Sada je určena pro plynové kotelny a strojovny nad 50 kW, resp. 100 kW, kde normy ČSN 07 0703 a ČSN EN 12828+A1 vyžadují poruchovou signalizaci. Hodí se pro novostavby i pro rekonstrukce, kde nahrazuje starší nesourodé systémy jedním celkem. Rozvaděč se montuje na stěnu nebo na ocelový základ v prostředí bez nebezpečí výbuchu (mimo zóny ATEX), při teplotě okolí 5–40 °C. Součástí balení jsou snímač tlaku QBE9200-P10, snímač zaplavení ZVA82, prostorový snímač QAC34, příložný snímač QAD36 a sada průchodek M26; detektory plynu a CO, siréna, maják a ventily se objednávají zvlášť podle projektu.

Rozvaděč SOVIK Kotelník VR s HMI displejem na dveřích, čelní pohled

Rozvaděč SOVIK Kotelník VR – pohled zleva

Co sada hlídá

Řídicí jednotka sleduje tlak v systému (provozní i havarijní meze), teplotu náběhu, teplotu prostoru strojovny a odvětrání, zaplavení podlahy, dvoustupňový únik plynného paliva, koncentraci CO, poruchy až pěti zdrojů tepla, STOP tlačítko, výpadky napájení a termíny revizí. Umí také řídit dopouštění vody do systému s limitem doby a počtu dopouštění. Vstupy jsou připravené pro snímače 0–10 V, NTC 1k/10k, beznapěťové kontakty i napěťové signály 230 V z detektorů a kotlů.

Porucha a havárie se řeší odděleně

Stavy jsou rozdělené do dvou úrovní. Porucha (např. provozní mez tlaku, vysoká teplota náběhu, porucha kotle, první stupeň detektoru plynu) rozsvítí výstražné světlo a potvrzuje se jedním stiskem. Havárie (druhý stupeň úniku plynu, zaplavení, havarijní tlak, STOP tlačítko) navíc spustí sirénu, přes pomocné relé zablokuje kotel a odpojí napájení havarijního uzávěru plynu; uvolní se až po odeznění stavu a dvojí kvitaci. Výstupy 230 V pro sirénu, maják, HUP a dopouštění jsou jištěné samostatným jističem a galvanicky oddělené relé.

Rozvaděč SOVIK Kotelník VR – pohled zprava

Technické parametry rozvaděče:

Napájení: 230 V AC (+10 % / −15 %), 50 Hz, 1-fázové; předřazené jištění 16 A char. B
Jištění v rozvaděči: Siemens 5SL/5SY, char. B – hlavní jistič B 10 A, výstupy B 6 A, detektory a pomocné obvody 3× B 2 A
Výstupy 230 V (přes relé): HUP, siréna, optická signalizace, dopouštění; beznapěťová blokace kotle
- max. zatížení relé 8 A / 230 V AC, celkový proud výstupů max. 10 A
Vstupy: tlak 0–10 V, NTC 1k / 10k, beznapěťové kontakty, napěťové vstupy 230 V
Komunikace: Ethernet (web, aplikace Sovik, IC Cloud), ModBus RTU (RS-485), M-Bus (VR-MB)

Krytí: IP65 při zavřených dveřích a osazených průchodkách
Pracovní podmínky: 5–40 °C, 15–90 % RV bez kondenzace
Rozměry (š × v × h): VR 34 × 63 × 16 cm; VR-MB 44 × 63 × 16 cm
Záruka: 24 měsíců od předání

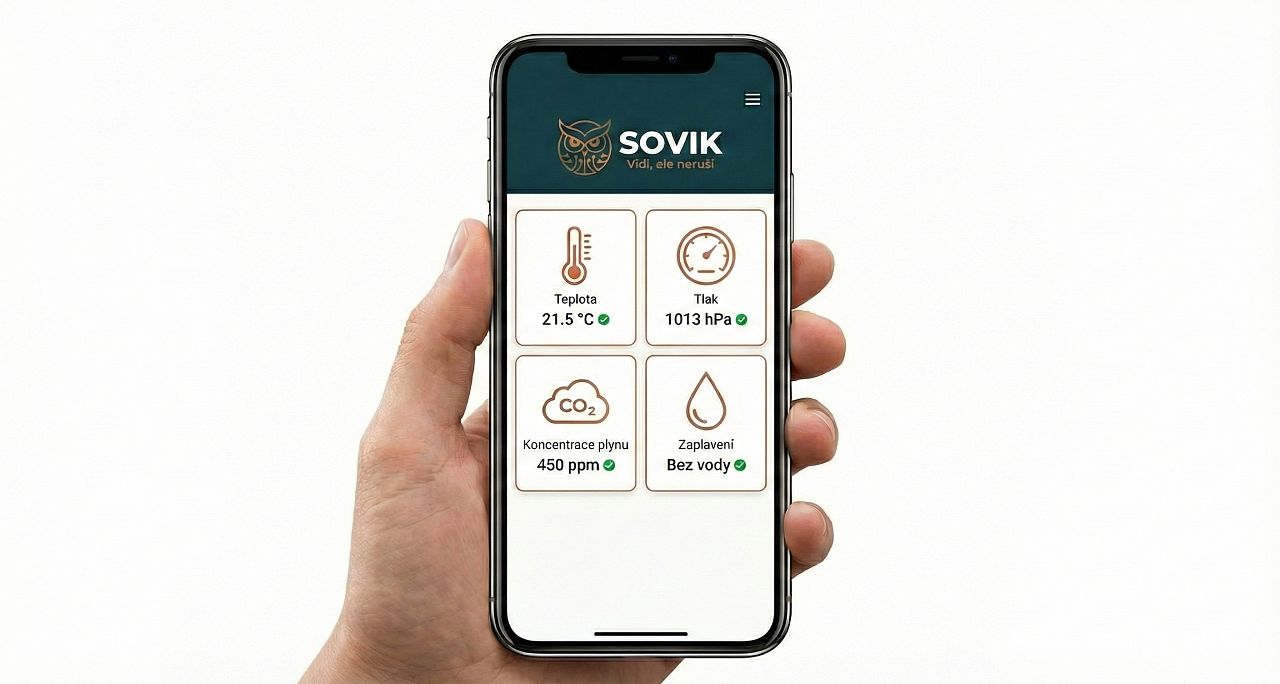

Stav kotelny v mobilní aplikaci Sovik

Aplikace Sovik zobrazí měřené veličiny a hlášené stavy kotelny. Jednotku spárujete načtením QR kódu s logem Sovik z řídicí jednotky nebo opsáním kódu C-xxxx-xxxx-xxxx. V místní síti funguje aplikace ihned; pro přístup odkudkoli je třeba balíček pro online přístup z www.sovik.cz.

Časté dotazy

Jaký je rozdíl mezi verzí VR a VR-MB?

Poruchová signalizace je v obou verzích stejná. VR-MB má navíc na DIN liště modul M-BUS-SOVIK propojený s řídicí jednotkou a dvě svorky pro sběrnici M-Bus, na kterou lze paralelně připojit až 6 měřičů (např. měřiče tepla Siemens UH a WFM, vodoměry WFK/WFW s modulem WFZ311, plynoměry přes převodník AEW 310.2). Rozvaděč VR-MB je o 10 cm širší.

Co je v balení a co musím dokoupit?

V sadě je rozvaděč s řídicí jednotkou, displejem, jištěním a relé, snímač tlaku QBE9200-P10 (G ¼", 0–10 V), snímač zaplavení ZVA82, prostorový snímač QAC34, příložný snímač QAD36 a průchodky M26. Samostatně se objednává detektor plynu E2630-LEL, detektor CO E2630-CO, siréna, výstražné světlo, havarijní uzávěr plynu, ventil dopouštění, externí STOP tlačítko, redukce G ¼" → G ½" a případně GSM modul GSM485-SOVIK.

Jak se připojí porucha kotle?

Rozvaděč má připravené svorky pro dva zdroje tepla, každý ve dvou variantách: beznapěťový kontakt kotle přímo na vstup, nebo poruchový signál 230 V z kotle, který přes pomocné relé R1/R2 sepne vstup jednotky. Pro jeden kotel se použije vždy jen jedna varianta. Logiku NO/NC a zpoždění vyhlášení poruchy nastavíte v menu, další zdroje lze přiřadit na volné vstupy.

Lze rozvaděč napojit na BMS nebo dispečink?

Ano. Na svorkovnici je vyvedený izolovaný port ModBus RTU (RS-485), z výroby v režimu Slave, s maximální délkou vedení 1000 m při 9,6 kBaud. Po Ethernetu je dostupné webové rozhraní a IC Cloud. Pro zasílání SMS lze doplnit GSM/LTE modul GSM485-SOVIK, který se umístí na dno rozvaděče a antény se vyvedou průchodkou vně.

Kdo může rozvaděč instalovat a jaká je údržba?

Montáž a připojení smí provádět pouze pracovník s elektrotechnickou kvalifikací dle NV č. 194/2022 Sb. Řídicí jednotka je bezúdržbová; v rámci pravidelných kontrol kotelny se doporučuje minimálně 1× ročně otestovat signalizaci simulací poruch, kalibrovat detektory plynu a CO podle pokynů jejich výrobce a při každé revizi zkontrolovat snímače, svorky a průchodky. Termíny revizí jednotka sama hlídá a připomíná.
