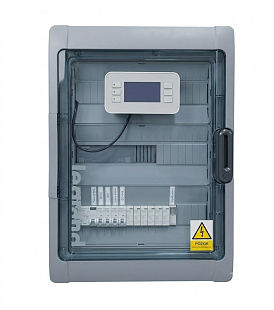

Name: Vystrojený rozvaděč včetně sady poruchové signalizace se SOVIK Kotelník M-Bus (SOVIK_KOTELNIK_VR-MB)
Brand: SOVIK
Price: 131618 CZK
Availability: InStock

SOVIK Kotelník VR-MB je sada poruchové signalizace pro kotelny s vestavěným měřením energií, osazená a kompletně zapojená ve výrobě do plastového rozvaděče s průhlednými dveřmi (krytí IP65). Uvnitř je řídicí jednotka Sovik Kotelník, modul M-BUS-SOVIK pro vyčítání až 6 měřičů tepla, vody nebo plynu, na dveřích ovládací HMI displej a kontrolka poruchy, na DIN liště jističe, pomocná relé a popsaná svorkovnice. Montážní firma připojuje pouze napájení, snímače, detektory, signalizační prvky a sběrnici M-Bus.

Kde rozvaděč využijete

Sada je určena pro plynové kotelny a strojovny nad 50 kW, resp. 100 kW, kde normy ČSN 07 0703 a ČSN EN 12828+A1 vyžadují poruchovou signalizaci. Hodí se pro novostavby i pro rekonstrukce, kde nahrazuje starší nesourodé systémy jedním celkem. Rozvaděč se montuje na stěnu nebo na ocelový základ v prostředí bez nebezpečí výbuchu (mimo zóny ATEX), při teplotě okolí 5–40 °C. Verze VR-MB je určena pro objekty, kde se vedle signalizace poruch řeší i odečty spotřeby tepla, vody nebo plynu – například kotelny bytových domů, objekty s více odběrateli nebo provozy napojené na energetický management. Součástí balení jsou snímač tlaku QBE9200-P10, snímač zaplavení ZVA82, prostorový snímač QAC34, příložný snímač QAD36 a sada průchodek M26; detektory plynu a CO, siréna, maják, ventily a měřiče se objednávají zvlášť podle projektu.

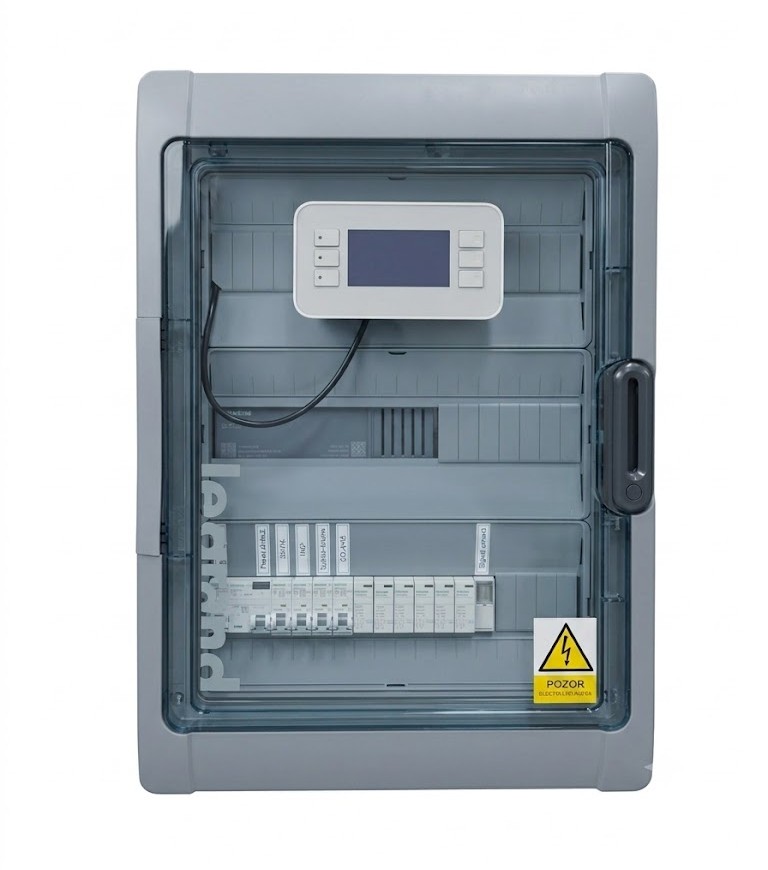

Rozvaděč SOVIK Kotelník VR-MB s HMI displejem na dveřích, čelní pohled

Rozvaděč SOVIK Kotelník VR-MB – pohled zleva

Co sada hlídá

Řídicí jednotka sleduje tlak v systému (provozní i havarijní meze), teplotu náběhu, teplotu prostoru strojovny a odvětrání, zaplavení podlahy, dvoustupňový únik plynného paliva, koncentraci CO, poruchy až pěti zdrojů tepla, STOP tlačítko, výpadky napájení a termíny revizí. Umí také řídit dopouštění vody do systému s limitem doby a počtu dopouštění. Vstupy jsou připravené pro snímače 0–10 V, NTC 1k/10k, beznapěťové kontakty i napěťové signály 230 V z detektorů a kotlů.

Odečty energií po sběrnici M-Bus

Modul M-BUS-SOVIK je z výroby nastavený a propojený s řídicí jednotkou přímo na DIN liště. Montážník připojí jen dvouvodičovou sběrnici na svorky X48 (B−) a X49 (M+); měřiče se zapojují paralelně. Odečty se aktivují v menu Nastavení > Vstupy > M-Bus volbou typu měřiče a zadáním jeho adresy. Stav komunikace ukazují dvě LED na modulu – zelená znamená, že všechny měřiče komunikují, oranžová, že nejméně jeden nekomunikuje, červená, že nekomunikuje žádný.

Rozvaděč SOVIK Kotelník VR-MB – pohled zprava

Rozvaděč SOVIK Kotelník VR-MB – čelní pohled

Porucha a havárie se řeší odděleně

Stavy jsou rozdělené do dvou úrovní. Porucha (např. provozní mez tlaku, vysoká teplota náběhu, porucha kotle, první stupeň detektoru plynu) rozsvítí výstražné světlo a potvrzuje se jedním stiskem. Havárie (druhý stupeň úniku plynu, zaplavení, havarijní tlak, STOP tlačítko) navíc spustí sirénu, přes pomocné relé zablokuje kotel a odpojí napájení havarijního uzávěru plynu; uvolní se až po odeznění stavu a dvojí kvitaci. Výstupy 230 V pro sirénu, maják, HUP a dopouštění jsou jištěné samostatným jističem a galvanicky oddělené relé.

Technické parametry rozvaděče:

Napájení: 230 V AC (+10 % / −15 %), 50 Hz, 1-fázové; předřazené jištění 16 A char. B
Jištění v rozvaděči: Siemens 5SL/5SY, char. B – hlavní jistič B 10 A, výstupy B 6 A, detektory a pomocné obvody 3× B 2 A
Výstupy 230 V (přes relé): HUP, siréna, optická signalizace, dopouštění; beznapěťová blokace kotle
- max. zatížení relé 8 A / 230 V AC, celkový proud výstupů max. 10 A
Vstupy: tlak 0–10 V, NTC 1k / 10k, beznapěťové kontakty, napěťové vstupy 230 V
Komunikace: Ethernet (web, aplikace Sovik, IC Cloud), ModBus RTU (RS-485), M-Bus
M-Bus modul: M-BUS-SOVIK, max. 6 měřičů, sběrnice dvouvodičová (svorky X48/X49), diagnostické LED

Krytí: IP65 při zavřených dveřích a osazených průchodkách
Pracovní podmínky: 5–40 °C, 15–90 % RV bez kondenzace
Rozměry (š × v × h): 44 × 63 × 16 cm
Záruka: 24 měsíců od předání

Stav kotelny v mobilní aplikaci Sovik

Aplikace Sovik zobrazí měřené veličiny a hlášené stavy kotelny. Jednotku spárujete načtením QR kódu s logem Sovik z řídicí jednotky nebo opsáním kódu C-xxxx-xxxx-xxxx. V místní síti funguje aplikace ihned; pro přístup odkudkoli je třeba balíček pro online přístup z www.sovik.cz.

Časté dotazy

Jaké měřiče lze na M-Bus připojit?

Až 6 zařízení s výstupem M-Bus, připojených paralelně na svorky X48/X49. Podporovány jsou zejména měřiče tepla Siemens řady UH (UH30, UH50 s modulem WZU-MBG4), WFM (WFM540 s integrovaným M-Bus, WFM500 s modulem WFZ51), T230, bytové a domovní vodoměry WFK30/WFW30/WMDH s modulem WFZ311 a plynoměry RABO G přes převodník AEW 310.2 nebo s integrovaným M-Bus. U každého měřiče se v menu zadá typ a primární adresa; odečty jsou pak dostupné na displeji, ve webovém rozhraní i přes ModBus.

Co je v balení a co musím dokoupit?

V sadě je rozvaděč s řídicí jednotkou, displejem, jištěním a relé, snímač tlaku QBE9200-P10 (G ¼", 0–10 V), snímač zaplavení ZVA82, prostorový snímač QAC34, příložný snímač QAD36 a průchodky M26. Samostatně se objednává detektor plynu E2630-LEL, detektor CO E2630-CO, siréna, výstražné světlo, havarijní uzávěr plynu, ventil dopouštění, externí STOP tlačítko, redukce G ¼" → G ½" a případně GSM modul GSM485-SOVIK.

Jak se připojí porucha kotle?

Rozvaděč má připravené svorky pro dva zdroje tepla, každý ve dvou variantách: beznapěťový kontakt kotle přímo na vstup, nebo poruchový signál 230 V z kotle, který přes pomocné relé R1/R2 sepne vstup jednotky. Pro jeden kotel se použije vždy jen jedna varianta. Logiku NO/NC a zpoždění vyhlášení poruchy nastavíte v menu, další zdroje lze přiřadit na volné vstupy.

Lze rozvaděč napojit na BMS nebo dispečink?

Ano. Na svorkovnici je vyvedený izolovaný port ModBus RTU (RS-485), z výroby v režimu Slave, s maximální délkou vedení 1000 m při 9,6 kBaud. Po Ethernetu je dostupné webové rozhraní a IC Cloud. Pro zasílání SMS lze doplnit GSM/LTE modul GSM485-SOVIK, který se umístí na dno rozvaděče a antény se vyvedou průchodkou vně.

Kdo může rozvaděč instalovat a jaká je údržba?

Montáž a připojení smí provádět pouze pracovník s elektrotechnickou kvalifikací dle NV č. 194/2022 Sb. Řídicí jednotka je bezúdržbová; v rámci pravidelných kontrol kotelny se doporučuje minimálně 1× ročně otestovat signalizaci simulací poruch, kalibrovat detektory plynu a CO podle pokynů jejich výrobce a při každé revizi zkontrolovat snímače, svorky a průchodky. Termíny revizí jednotka sama hlídá a připomíná.
