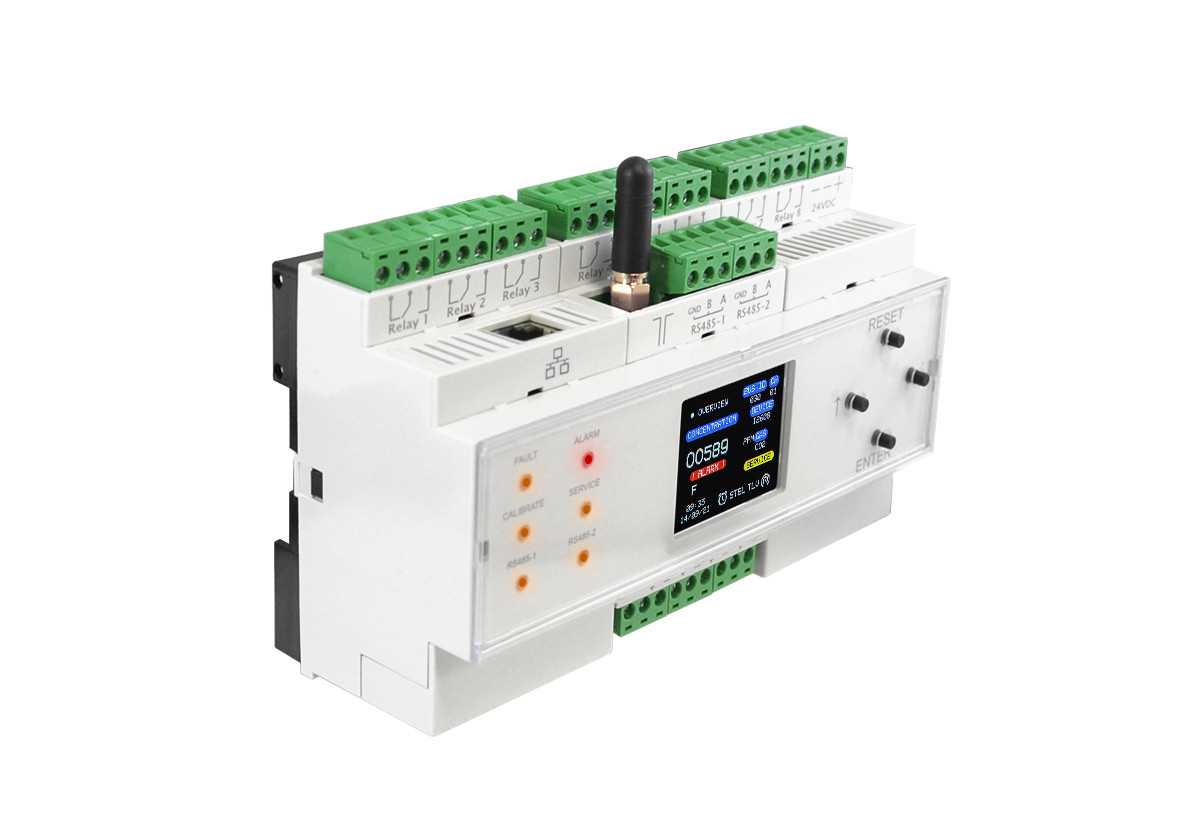

Řídicí jednotka Evikontroll μGas E871C je určena pro monitorování koncentrací plynů a detekci úniků v různých typech provozů. Systém podporuje připojení až 32 plynových snímačů po síti RS-485, což umožňuje centrální správu a efektivní řízení.

K zařízení lze připojit nejen plynové detektory, ale také snímače teploty a vlhkosti, což umožňuje komplexní monitorování všech kritických faktorů v provozu. Řídicí jednotka disponuje 4 analogovými výstupy, které mohou ukazovat souhrnnou koncentraci plynů v dané oblasti, což usnadňuje sledování úrovně různých plynů v prostředí. Navíc jsou k dispozici digitální vstupy pro další automatizaci a propojení s ostatními systémy.

Zařízení je vybaveno integrovaným webovým serverem pro snadnou konfiguraci, údržbu a kalibraci. Díky připojení přes WiFi lze snadno monitorovat a upravovat nastavení zařízení na dálku prostřednictvím PC, tabletu nebo mobilního telefonu. Nejedná se však o Cloudové řešení, ale k μGas E871C se připojuje přes pevnou IP adresu.

Klíčové vlastnosti:

• Podpora až 32 snímačů plynu přes ModBus RTU RS-485.
• Řízení až 8 skupin ventilace na základě vlhkosti.
• 8x Výstupní SPDT relé pro jednotlivé úrovně alarmů
• 4x Analogové výstupy 4-20mA pro spojité řízení větrání
• 4x Digitální vstup pro externí tlačítka a informace o napájení
• 1x ModBus RTU RS-485 Master pro připojení snímačů
• 1x ModBus RTU RS-485 Slave pro připojení do nadřazeného systému
• Wi-Fi konektivita a podpora mobilních zařízení.
• Možnost rozšíření o analogové, reléové a světelné moduly.

Technické parametry:

• Napájení: 24 VDC / 1,0 A.
• Rozměry: 90 x 157 x 58 mm.
• Provozní teplota: -20 až +65 °C.
• Displej: LCD 1,8”.
• Záznam dat: 30 dní s intervalem ukládání 15 minut.

Řídicí jednotka µGas E871C představuje flexibilní a moderní řešení pro bezpečné monitorování plynů s možností vzdálené správy a rozšíření dle potřeb projektu.

Nastavení alarmů

Uživatelé mohou nastavit 3 nezávislé úrovně alarmů a zároveň zvolit konkrétní logiku relé, která bude pro jednotlivé úrovně použita.

Kromě těchto úrovní jsou v systému přednastaveny také speciální alarmy pro:

• Krátkodobý expoziční limit (STEL – průměr za 15 minut)
• Dlouhodobý expoziční limit (TWA – průměr za 8 hodin)

Relé a rozšíření

Zařízení je vybaveno 8x nezávislými relé typu SPDT, která si uživatel může individuálně nakonfigurovat pro všechny nastavené alarmy.

Rozšiřující relé modul E125-8R

Počet výstupních relé lze navýšit připojením až 3 jednotek řady E7125-8R přes sběrnici RS-485. Každá rozšiřující jednotka E7125-8R je rovněž vybavena 8 nezávislými relé typu SPDT.

Analogové výstupy

Evikontroll μGas nabízí 4 analogové výstupy, které lze nastavit pro zobrazení celkové úrovně koncentrace plynů ve skupině. Uživatelé mohou nakonfigurovat více kanálů do jednoho analogového výstupu, přičemž řídicí jednotka zobrazí maximální hodnotu z naměřených koncentrací různých plynů podle jejich měřicího rozsahu.

Díky tomu mohou uživatelé snadno sledovat celkovou úroveň různých plynů v prostředí v rozsahu 4–20mA a spojitě řídit frekvenční měnič systému větrání.

Digitální vstupy

Evikontroll μGas je vybaven 4 digitálními vstupy, které lze využít buď jako vzdálený reset systému, nebo k vyvolání poruchového stavu pomocí beznapěťových kontaktů.

Například v případě napájení řídicí jednotky přes UPS je možné připojit signální kontakt UPS pro chod na baterii a zajistit tak, aby řídicí jednotka cíleně aktivovala poruchový signál prostřednictvím relé.

Nastavení

Řídicí jednotka Evikontroll μGas E871C je dodávána s předinstalovaným firmwarem a je připravena k nastavení uživatelem. Nastavení je poskytováno v anglickém jazyce a je přístupné podle přiloženého návodu. I když je proces nastavení poměrně intuitivní, nabízíme možnost objednání přednastavení u nás. V případě zájmu vás po objednání požádáme o vyplnění formuláře, na základě kterého provedeme konfiguraci jednotky Evikontroll μGas E871C. Tato služba je zpoplatněná. Pro více informací a objednávky nás neváhejte kontaktovat.

Topologie zapojení

Při zapojení řídicí jednotky Evikontroll μGas E871C jsou k dispozici dvě možnosti. Výběr vhodného zapojení závisí na specifických požadavcích aplikace a počtu připojených snímačů. Sběrnicové zapojení je ideální pro nové instalace, protože nabízí jednoduchou implementaci a představuje ekonomické řešení, zejména z hlediska kabeláže. Naopak zapojení do hvězdy je častěji využíváno při rekonstrukcích, kdy je potřeba integrovat stávající kabeláž ze staršího detekčního systému. Před použitím stávající kabeláže je však nezbytné provést její revizi, aby byla kompatibilní s analogovým signálem 4-20mA.
