Name: Trojcestný regulačí ventil s obtokem Honeywell V5833 DN15 Kvs 0,63 (V5833C1017)
Brand: HONEYWELL
Price: 2158 CZK
Availability: OutOfStock

Parametry a katalogy

Druh armatury	Trojcestný
Jmenovitá světlost	DN 15
Průtok	0,63 m3/h
Tlak	PN 16
Typ připojení	Vnější závit
Zdvih	6,5 mm
Hmotnost	0.35 kg

Datový list EN ke stažení

Stáhnout PDF

Honeywell V5833C DN15 Kvs 0,63 je malý trojcestný lineární sedlový ventil s integrovanou obtokem (bypass), určený pro modulační nebo dvoupolohové řízení průtoku teplé nebo studené vody. Slouží k regulaci teploty ve fan-coil jednotkách, malých ohřívačích a chladičích vzduchových systémů, kde ho pohání kompaktní elektrické nebo termoelektrické pohony řady M6410, M7410, MT4 nebo MT8.

Kde se ventil používá

V5833C je navržen pro elektrické teplotní regulační systémy v budovách – typicky fan-coil jednotky v kancelářích, hotelech nebo nemocnicích, dále malé ohřívače a chladiče vzduchotechnických systémů. Hodí se všude tam, kde je prostor pro instalaci omezený a kde je potřeba zapojit obtokovou větev přímo do tělesa ventilu bez přídavného potrubí. Čtyři přípojky na těle ventilu dávají maximální flexibilitu trasování potrubí – dvě přípojky na portu B umožňují paralelní napojení přívodu i zpátečky.

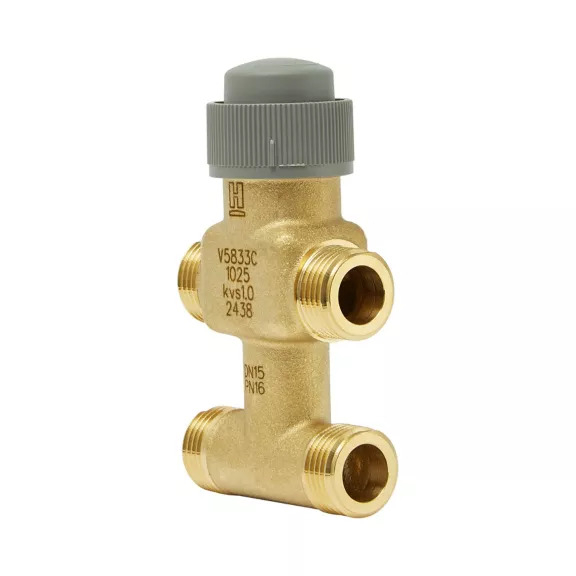

Trojcestný regulační ventil Honeywell V5833C s obtokem, DN15

Modulační i dvoupolohová regulace

Ventil je dostupný ve dvou variantách zdvihu: 6,5 mm pro plynulou modulační regulaci a 2,5 mm pro dvoupolohové spínání (on/off). Modulační verze má na řízeném portu A–AB průtokovou charakteristiku rovnoprocentní a na obtokové větvi B–AB lineární, přičemž Kvs obtoku je o stupeň nižší – to usnadňuje hydraulické vyrovnání okruhu. Těsnost sedlu je ≤ 0,02 % z Kvs při dosahu regulovatelnosti 100:1.

Ruční nastavení bez pohonu

Ventil je standardně dodáván s našroubovanou nastavovací čepičkou, která umožňuje ruční polohování vřetena bez připojeného pohonu. To se hodí při plnění systému nebo při prvním uvádění topné či chladicí soustavy do provozu během výstavby budovy. Čepičku odstraňte až při montáži pohonu. Ventilová vložka je vyměnitelná bez odvodnění systému – slouží k tomu servisní nástroj WV108M.

Technické parametry – V5833C1017 (DN15, Kvs 0,63):

Jmenovitá světlost: DN15 (G½" vnější závit)
Kvs port A–AB: 0,63
Kvs port B–AB (obtok): 0,40
Jmenovitý tlak: PN16
Uzavírací tlak: až 800 kPa s pohony M6410C/L, M7410C (180 N); až 500 kPa s MT8 (90 N)
Zdvih modulační: 6,5 mm
Regulovatelnost: 100:1
Těsnost sedlu: ≤ 0,02 % Kvs

Médium: voda, max. 50 % glykolu (dle VDI 2035)
Teplota média: 2–120 °C
Materiál tělesa: mosaz
Materiál vřetena: nerezová ocel
Materiál kuželky: mosaz
Průtoková charakteristika port A–AB: rovnoprocentní
Průtoková charakteristika port B–AB: lineární

Časté dotazy

Jaký pohon je pro ventil V5833C1017 vhodný?

Ventil je kompatibilní s kompaktními lineárními pohony Honeywell M6410C/L, M7410C (180 N), M7410A, MT4, MT8 (90 N) a MT8 (90 N), dále s termoelektrickými pohony ML711CPA-N/ML711CPA (100 N) a ML712CPA-N/ML712CPA (200 N). Uzavírací tlak závisí na zvoleném pohonu – s výkonnějšími pohony M6410/M7410C dosáhnete až 800 kPa.

Jak se ventil připojuje k potrubí?

Těleso ventilu má ploché těsnicí přípojky (flat seal) s vnějším závitem G½". Ke každé přípojce je třeba samostatná sada pro připojení (connection set): pro V5833C jsou potřeba čtyři sady. Na výběr jsou sady pro pájené přípojky (12 nebo 15 mm, obj. č. AC-15FS) nebo pro závitové přípojky R3/8" (obj. č. AC-15FT). Sady se objednávají zvlášť.

Lze vyměnit ventilovou vložku bez odvodnění systému?

Ano. Při použití servisního nástroje WV108M je možné ventilovou vložku (insert) vyměnit za chodu systému bez nutnosti odpouštění vody. Pro V5833C1017 (Kvs 0,63) je náhradní vložka vedena pod obj. č. 0902823. Vložky jsou vzájemně zaměnitelné ve skupinách: Kvs 0,25 / 0,40 / 0,63 / 1,00 jsou kompatibilní mezi sebou.

Jaký je rozdíl mezi V5833C a V5833A?

Obě jsou trojcestné lineární ventily stejné konstrukční řady, rozdíl je v počtu přípojek a způsobu zapojení obtoku. V5833A má tři přípojky – obtokové potrubí si musíte přivést z vnějšku. V5833C má čtyři přípojky a obtokovou větev integrovanou přímo v tělese ventilu (vzdálenost mezi porty A/AB a obtokem je 40 mm), takže odpadá potřeba externího obtokového potrubí a instalace je kompaktnější.

Kde přesně má být ventil nainstalován – na přívodu nebo zpátečce?

Výrobce doporučuje montáž na zpátečkové potrubí (return). Ventil nesmí být nainstalován se vřetenem směřujícím dolů. Pokud rozdíl tlaku Δp překročí 60 kPa, může v systému docházet ke hlučnosti. Montážní moment při utahování přípojek je 25–30 Nm. Kvalita vody musí odpovídat normě VDI 2035.
