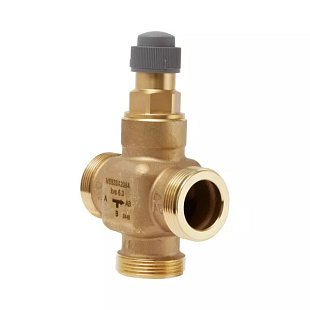

Honeywell V5833A2092 je trojcestný směšovací ventil DN25 s tlakovým vyvážením pro regulaci teplé/chladné vody ve fancoilech a ohřívačích. Kvs 10, PN16, teplota média 2–130 °C. Více informací
Na objednávku
| Druh armatury | Trojcestný |
| Jmenovitá světlost | DN 25 |
| Průtok | 10 m3/h |
| Teplota média | 2...130 °C |
| Tlak | PN 16 |
| Typ připojení | Vnější závit |
| Velikost připojení | 1" |
| Hmotnost | 0.45 kg |
Datový list EN ke stažení
Stáhnout PDFHoneywell V5833A2092 je kompaktní trojcestný směšovací ventil DN25 s lineárním kuželovým šoupátkem a tlakovým vyvážením. Slouží k regulaci průtoku teplé nebo studené vody v elektronicky řízených systémech vytápění a chlazení. Tlakové vyvážení zajišťuje, že uzavírací tlak odpovídá systémovému tlaku, a to i bez nadrozměrného pohonu.
V5833A2092 je primárně určen pro fancoilové jednotky, malé dohřívače a dochlazovače v komerčních budovách – kancelářích, hotelích, zdravotnických zařízeních nebo školách. Pracuje s vodou nebo vodou s příměsí glykolu (max. 50 %), takže je vhodný i do systémů s protiznámrazovou ochranou. Ventil se osazuje do zpátečky soustavy a ovládá poměr průtoku mezi řízenou větví (port A) a obtokovou větví (port B).
Ventil se dodává s nastavovací čepičkou, která umožňuje manuálně polohovat šoupátko bez připojeného pohonu. Hodí se to během plnění soustavy nebo při prvotním prohřívání nebo zchlazování budovy ve fázi výstavby – bez nutnosti mít k dispozici řídicí systém. Čepička se odstraní až při montáži pohonu.
Technické parametry:
Ventil je navržen pro malé elektrické lineární pohony Honeywell se zdvihem 6,5 mm – například M7410E, M6410C nebo ML7435E. Pohony se montují přímo na ventil bez nástrojů. Pro jmenovitý uzavírací tlak 600 kPa postačí pohon 300 N; pro 1 600 kPa je nutný pohon 400 N.
Ano. Trojcestný ventil V5833A vyžaduje tři připojovací sady, které se objednávají zvlášť. Pro přípoj DN25 s vnějším závitem slouží sada AC-25T, pro vnitřní závit pak AC-25TF. Každá sada obsahuje přírubovou matici, přípojku a těsnění.
Ventil se montuje do zpátečky soustavy, nikoli do výtlaku. Dřík nesmí směřovat dolů. Utahovací moment přípojek je 25–30 Nm. Nad pohon je třeba ponechat volný prostor min. 200 mm pro snadnou montáž a demontáž pohonu. Nastavovací čepička se odstraní až při nasazení pohonu.
Kvalita vody musí odpovídat požadavkům normy VDI 2035. Ventil je vhodný pro vodu a vodu s příměsí glykolu do 50 %. Jiná média (pára, olej, agresivní kapaliny) nejsou přípustná.
