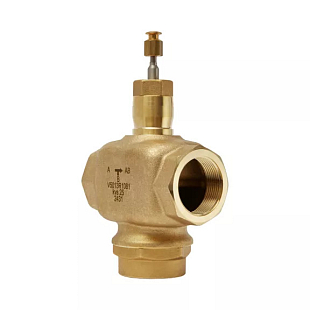

HoneywellV5013R je trojcestný mísící regulační sedlový ventil PN16 pro topnou a chlazenou vodou v systémové vytápění, větrání, klimatizace. Tělo z mozaiky, vnitřní závit ISO 228,zdvih 20 mm, kvs4 m³/h (DN15). Více informací
Na objednávku
| Druh armatury | Trojcestný |
| Jmenovitá světlost | DN 15 |
| Průtok | 4 m3/h |
| Teplota média | 2...170 °C |
| Tlak | PN 16 |
| Typ připojení | Vnitřní závit |
| Velikost připojení | DN 15 |
| Zdvih | 20 mm |
| Hmotnost | 0.35 kg |
Datový list EN ke stažení
Stáhnout PDFHoneywell V5013R je trojcestný mísící regulační sedlový ventil s vnitřním závitem pro systémy vytápění, větrání a klimatizace. Slouží k regulaci průtoku horké nebo chlazené vody s přesným pozicováním v celém rozsahu zdvihu, a to ve spolupráci s lineárními elektrickými nebo pneumatickými pohony Honeywell.
Ventil V5013R najde uplatnění v systémech vytápění, větrání a klimatizace (HVAC) – typicky v předávacích stanicích, vzduchotechnických jednotkách, fancoilech a chladicích okruzích. Reguluje průtok teplé i chlazené vody v otevřených i uzavřených okruzích. Vhodný pro instalace v komerčních a průmyslových budovách, kde je požadována přesná regulace teploty. Připojení vnitřním závitem ISO 228 zjednodušuje montáž do stávajících rozvodů.
Ventil pracuje jako trojcestný mísící uzel – port A-AB má rovnoprocentní průtokovou charakteristiku, port B-AB lineární. Zdvih 20 mm a regulovatelnost 50:1 zajišťují přesné dávkování průtoku v celém pracovním rozsahu. Celkový průtok přes ventil se při pohybu kuželky nemění, což je výhodné pro hydraulické vyvažování okruhů. Ucpávka ze samozajišťovacích PTFE V-kroužků vyztužených uhlíkovými vlákny minimalizuje úkapy a prodlužuje životnost bez nutnosti přetahování.
Technické parametry – V5013R1040 (DN15, kvs 4 m³/h):
Ventil je určen pro přímé připojení lineárních elektrických pohonů Honeywell řady ML6420/ML6425 a ML7420/ML7425 (síla 600 N) nebo ML6421/ML7421 (síla 1 800 N). Z pneumatických pohonů jsou kompatibilní typy MP953. Maximální uzavírací tlak závisí na kombinaci DN velikosti a použitého pohonu – podrobné hodnoty jsou uvedeny v datasheetech ventilu a pohonu.
Ventil nesmí být instalován tak, aby dřík směřoval pod vodorovnou rovinu – pohon musí být v horní poloze nebo nanejvýš vodorovně, nikdy pod ventilovou skříní. Směr průtoku musí odpovídat šipce vyznačené na tělese ventilu. Výrobce doporučuje instalaci síta (filtru) před ventil, aby nedocházelo k zanášení sedla nečistotami. Médium musí splňovat požadavky normy VDI 2035 (kvalita topné vody).
Ano, ventil je konstruován pro střídavé použití s horkou i chlazenou vodou. Podmínkou je dodržení maximálního teplotního diferenciálu 60 K při přepínání mezi médii. Toto omezení chrání těsnění a tělo ventilu před tepelným namáháním. Pro 4-trubkové fancoilové systémy s přepínáním topení/chlazení je proto vhodné ověřit, zda provozní podmínky tento limit nepřekračují.
Pro ventily V5013R jsou dostupné soupravy pro opravu ucpávky. Pro starší modely z červené mosazi (RG5) jsou to sady R43176754001 (DN15–32) a R43176754002 (DN40–50). Pro novější modely ze žluté mosazi (označení DR) platí jednotná sada R43176754002 pro celý rozsah DN15–50. Ucpávka je samonastavovací, takže za normálního provozu nevyžaduje pravidelné dotahování.
