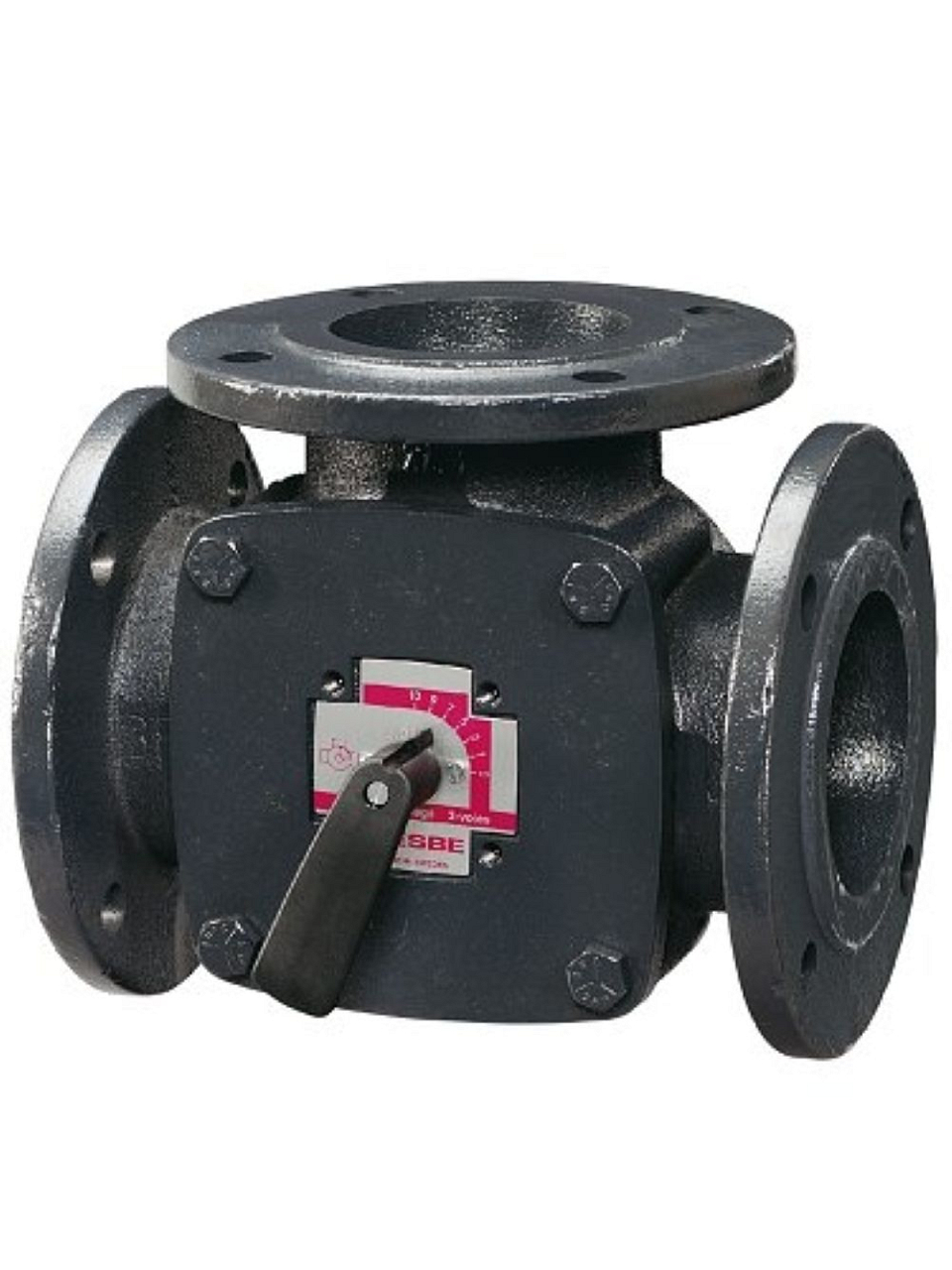

Třícestný směšovací ventil ESBE 3F 32 s přírubou PN6 pro směšování a přepínání v topných a chladicích rozvodech. Litinové tělo, DN32, Kvs 28, teplota média do 110 °C. Více informací
| Druh ventilu | Směšovací |
| Průtok | 28 m3/h |
| Teplota | -10...110 °C |
| Tlak | PN 6 |
| Typ připojení | Příruba |
| Velikost připojení | DN 32 |
| Hmotnost | 5.81 kg |
Katalogový list ke stažení
Stáhnout PDF
Návod k instalaci ke stažení
Stáhnout PDFESBE 3F 32 je třícestný rotační směšovací ventil s přírubovým připojením PN6 (č. výr. 11100300, DN32). Slouží ke směšování nebo přepínání topné či chladicí vody v otopných a chladicích systémech, kde reguluje teplotu přiváděného média.
Ventil se používá ve výměníkových stanicích, kotelnách a strojovnách, kde se směšuje topná voda z přívodu a zpátečky nebo se přepíná průtok mezi dvěma okruhy. Je vhodný pro topné i chladicí rozvody s vodou dle VDI 2035, případně se směsí vody a glykolu (max. 50 %) nebo etanolu (max. 28 %). Díky přírubovému připojení PN6 se hodí i pro větší systémy, kde se běžně používají závitové ventily jen do menších dimenzí.
Tělo ventilu je z litiny EN-JL 1030, šoupátko z mosazi CW 614N v kombinaci s nerezovou ocelí. Provedení snáší teplotu média od −10 °C do +110 °C a tlakovou třídu PN6. O-kroužky jsou z EPDM. Netěsnost je u směšování max. 1,5 % a u přepínání max. 1,0 %, maximální diferenční tlaková ztráta je 50 kPa.
Ventil 3F 32 je konstrukčně sladěný se servopohony a regulátory ESBE (například řady 90 nebo ARC300 a regulátory CRA120/CRC120), takže tvoří spolu s pohonem funkční regulační sestavu bez nutnosti řešit kompatibilitu jednotlivě.
Oboje. Řada 3F je určená jak pro směšování dvou proudů do jednoho výstupu, tak pro přepínání jednoho vstupního proudu mezi dvěma výstupy – podle zapojení a nastavení servopohonu.
Topnou vodu podle normy VDI 2035, případně směs vody a glykolu do 50 % nebo vody a etanolu do 28 %. Teplota média může být od −10 °C do +110 °C.
Ventil je navržený pro spolupráci se servopohony ESBE, například s řadou 90 (trojbodový nebo proporcionální signál, 15 Nm) nebo s regulátory CRA120 a CRC120 pro větší systémy.
Ventil má přírubové připojení PN6 dle EN 1092-2, dimenze DN32, s roztečí děr pro šrouby Ø15 mm (4 otvory). Hmotnost ventilu je 5,9 kg.
