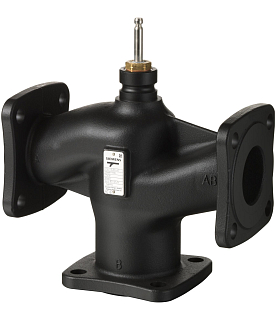

Třícestný regulační ventil Siemens VXF42.65-50 DN 65 PN 16 pro kotelny, strojovny chlazení a VZT jednotky. Přírubové připojení, tělo z šedé litiny, kvs 50 m³/h. Více informací
Na objednávku
| Druh ventilu | Směšovací, Rozdělovací |
| Maximální teplota | 150 °C |
| Průtok | 50 m3/h |
| Teplota | -10...150 °C |
| Tlak | PN 16 |
| Typ připojení | Příruba |
| Velikost připojení | DN 65 |
| Hmotnost | 15.50 kg |
Katalogový list ke stažení
Stáhnout PDFSiemens VXF42.65-50 je třícestný přírubový regulační ventil PN 16 v dimenzi DN 65 s tělem ze šedé litiny. Slouží k regulaci průtoku topné a chladicí vody v uzavřených hydraulických okruzích, a to buď ve směšovacím (doporučeném), nebo rozdělovacím zapojení. Ventil se ovládá samostatně objednávaným elektromotorickým nebo elektrohydraulickým pohonem Siemens. Skladové číslo S55204-V138.
Ventil je určený do kotelen, strojoven chlazení, topných rozvodů a VZT jednotek, kde plní funkci regulační nebo uzavírací armatury. Pracuje s chladnou i teplou vodou, horkou vodou do 150 °C, vodou s přísadami proti zamrznutí, solankami a s demineralizovanou vodou dle VDI 2035. Je určený výhradně pro uzavřené hydraulické okruhy, při návrhu je nutné zohlednit kavitaci. Pro super čistou (demineralizovanou a deionizovanou) vodu a pro otevřené okruhy s chladicí vodou ventil vhodný není.
V přímém směru A–AB má ventil v prvních 0–30 % zdvihu lineární charakteristiku, v rozsahu 30–100 % rovnoprocentní s ngl = 3 dle VDI / VDE 2173. Obtok B–AB je v celém rozsahu 0–100 % lineární, takže hrdlo AB má konstantní průtok a hrdla A a B průtok proměnlivý. Regulační poměr Sv je vyšší než 100. Netěsnost v přímém směru je 0–0,02 % z hodnoty kvs, v obtoku 0,5–2 % z hodnoty kvs.
Tělo ventilu je odlité ze šedé litiny EN-GJL-250, vřeteno je z nerezové oceli a kuželka z mosazi, respektive bronzu. Sedlo je obrobené přímo v těle. Ucpávka vřetene je mosazná s O-kroužky z EPDM, PTFE objímkou a bezsilikonovým mazivem. Ložiska vřetene jsou bezúdržbová a průběžně mazaná, běžná údržba se tedy omezuje na případnou výměnu ucpávky. Stavební délka ventilu je 290 mm, hmotnost 12,9 kg.
Ventil v dimenzi DN 65 má jmenovitý zdvih 20 mm a kombinuje se s pohony o odpovídajícím zdvihu: elektromotorickými SAX... s přestavnou silou 800 N nebo elektrohydraulickými SKD.. (1000 N) a SKB.. (2800 N). Maximální dovolená tlaková ztráta Δpmax i maximální tlakový rozdíl pro bezpečné uzavření se liší podle zvoleného pohonu, hodnoty najdete v technickém listu výrobce. Pohon, ventil i příslušenství se balí a dodávají samostatně.
Technické parametry:
Není. Ventily, pohony i příslušenství se balí a dodávají zvlášť. Protipříruby, šrouby a těsnění nejsou součástí dodávky ventilu a zajišťuje je stavba.
Ventil má jmenovitý zdvih 20 mm, potřebujete tedy pohon se stejným zdvihem: elektromotorický SAX... (800 N) nebo elektrohydraulický SKD.. (1000 N) či SKB.. (2800 N). Vyšší přestavná síla umožňuje uzavírat proti vyššímu tlakovému rozdílu. Technické údaje ventilu platí pouze při použití s pohony Siemens uvedenými v technickém listu.
Ano, s vodou s přísadami proti zamrznutí nebo se solankami až do -10 °C. Při teplotě média pod 0 °C je ale nutné nainstalovat vyhřívání vřetene ASZ6.6 (skladové číslo S55845-Z108), které se objednává samostatně.
Ventil se montuje s pohonem směřujícím vzhůru až do vodorovné polohy, nikdy pohonem dolů. Montáž je určená pouze do vnitřních prostor. Doporučuje se osazení do zpátečky, kde jsou nižší teploty a ucpávka je méně namáhaná. Před ventil je vhodné umístit filtr nečistot a před uvedením do provozu odstranit z potrubí nečistoty a okuje.
Při směšování teče médium z hrdel A a B do společného hrdla AB, při rozdělování naopak z hrdla AB do hrdel A a B. Výrobce doporučuje směšovací zapojení. Pro rozdělovací zapojení platí odlišné hodnoty maximální dovolené tlakové ztráty, viz tabulka přehledu typů v technickém listu.
