Třícestný regulační ventil Honeywell VXE32B16MFSDN32 slouží k regulace průtoku teplé nebo chladné vody ve fancoilových jednotkách a malých ohřívačích. Pracuje jako mísicí ventil s tlakovým vyvažováním zátky. Kvs 16, PN16, teplota média 2–130 °C. Více informací
Ve středu u Vás nebo dnes od 8 do 16:30 hod. na prodejně
| Druh armatury | Trojcestný |
| Jmenovitá světlost | DN 32 |
| Průtok | 16 m3/h |
| Tlak | PN 16 |
| Typ připojení | Vnější závit |
| Hmotnost | 2.10 kg |

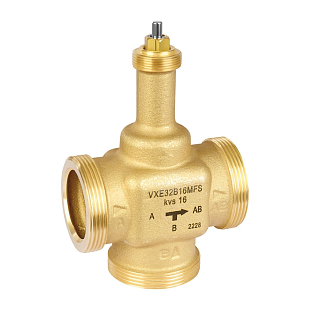

Honeywell VXE32B16MFS je třícestný malý lineární regulační ventil s vnějším závitem DN32, PN16 a hodnotou Kvs 16. Ventil je určen pro modulační regulaci průtoku teplé nebo chlazené vody ve fancoilových jednotkách a malých ohřívačích či chladičích v systémech elektronické regulace teploty. Díky tlakovému vyvažování zátky je uzavírací tlak roven provoznímu tlaku systému.
VXE32B16MFS se používá zejména ve fancoilových jednotkách bytových i komerčních budov, v malých ohřívačích a chladičích vzduchu a v hydraulických okruzích systémů elektronické regulace klimatu. Ventil pracuje přednostně jako mísicí ventil: port AB je výstup celkového průtoku, port A je regulovaný vstup a port B je bypassový vstup. Montáž je doporučena na zpátečku potrubního okruhu.
Vestavěná tlaková vyvažovaná zátka zaručuje, že uzavírací tlak odpovídá provoznímu tlaku systému – ventil tak spolehlivě uzavírá i při vyšších diferenčních tlacích bez nutnosti nadměrně dimenzovat pohon. Pohon se montuje přes standardní závit M30 × 1,5. Ventil je dodáván s nastavovací čepičkou, která umožňuje ruční otevření zdvihu při plnění nebo prvním uvedení systému do provozu – i bez připojeného pohonu.
Těleso ventilu je vyrobeno z dezinkifikační odolné mosazi, dřík je z nerezové oceli a těsnění zátky z EPDM. Vnější závit G 2" (DN32) s plochým těsněním umožňuje připojení pomocí šroubení – sada šroubení pro různé typy přípojek (vnější i vnitřní závit) je dostupná jako příslušenství. Ventil pracuje s médiem voda nebo vodní roztok glykolu do 50 %, v teplotním rozsahu 2–130 °C.
Ventil je konstruován pro pohony se zdvihem 6,5 mm a standardním závitem M30 × 1,5. Kompatibilní jsou pohony Honeywell/Resideo řady M6410C, M6410L, M7410C, M7410E (300 N, 3-bodové nebo 0/2–10 V) a dále ML6435B, ML7430E, ML7435E (400 N, jarní návrat nebo modulace 0/2–10 V). Pohon je nutné objednat samostatně.
Ventil se instaluje na zpátečku s dodržením směru průtoku dle označení na tělese. Dřík ventilu nesmí směřovat dolů. Doporučený utahovací moment přípojek je 25–30 Nm. Nastavovací čepička se sundává až při montáži pohonu. Pokud diferenční tlak v místě osazení překračuje 60 kPa, je třeba počítat s možným výskytem hluku.
U třícestného provedení VXE DN32 je maximální uzavírací tlak 300 kPa při použití pohonu s silou 300 N (M6410/M7410) a 1 200 kPa při pohonu 400 N (ML6435B, ML7430E, ML7435E). Silnější pohony z řady ML jsou tedy výhodné při vyšších diferenčních tlacích v systému.
Ventil má vnější závit G 2" s plochým těsněním. Pro připojení k potrubí se používají přechodová šroubení z řady ASV-CS (Connection Set). Pro DN32 je to sada ASV-CS-32-O-F (přechod na vnější závit R 1¼") nebo ASV-CS-32-I-F (přechod na vnitřní závit Rp 1¼"). Každá sada obsahuje převlečnou matici, vsuvku a těsnění. Protože je VXE třícestný ventil, jsou potřeba tři sady šroubení.
