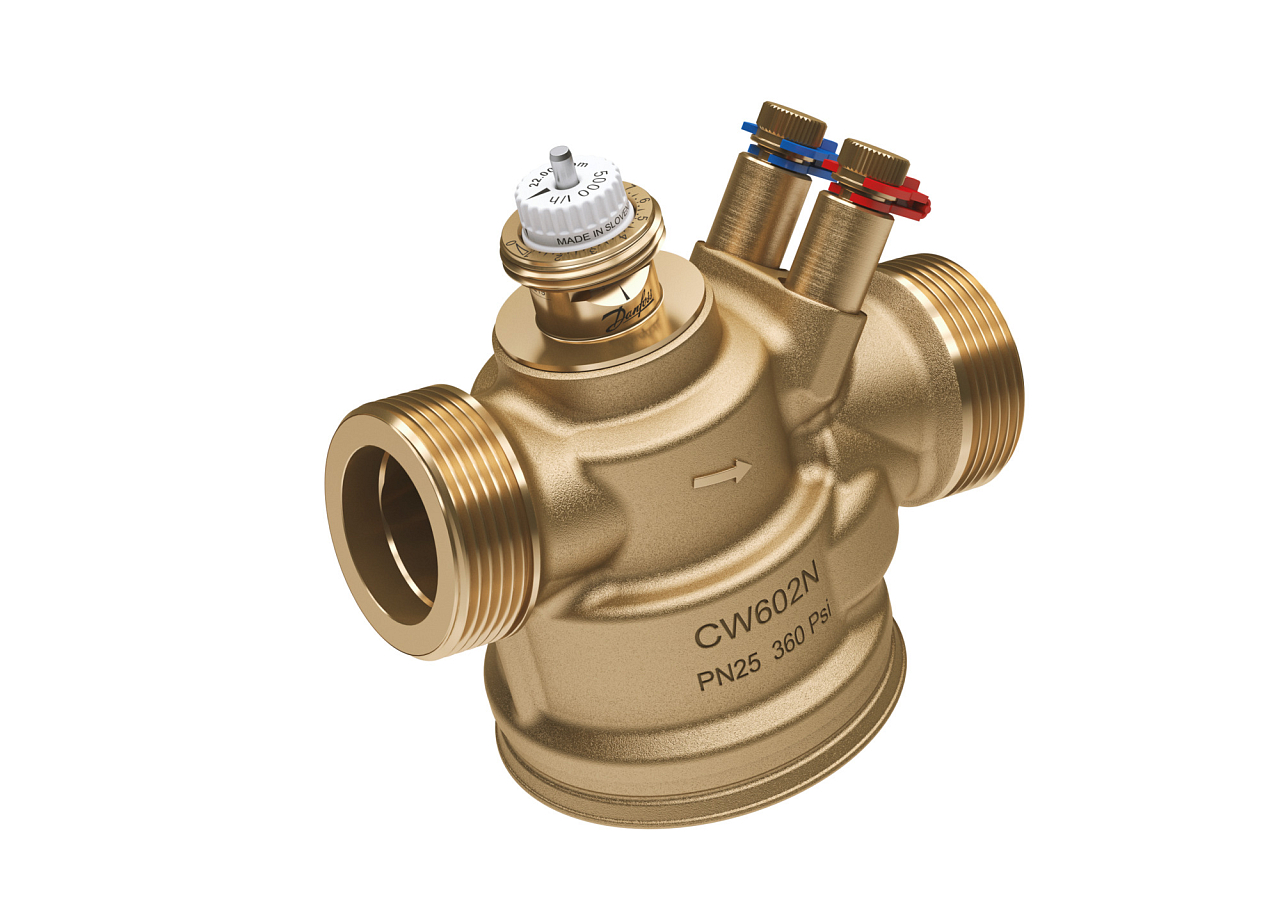

Danfoss AB-QM DN 25 je tlakově nezávislý regulační a vyvažovací ventil (PICV) pro topné a chladicí soustavy. Spojuje regulaci průtoku s automatickým hydraulickým vyvážením v jednom tělese. Qnom 2 200 l/h, G 1¼A, PN 25. Více informací
Na objednávku
| Jmenovitá světlost | DN 25 |
| Průtok | 2,2 m3/h |
| Teplota | -20...95 °C |
| Tlak | PN 25 |
| Velikost připojení | G 1 1/4" |
| Zdvih | 4 mm |
| Hmotnost | 1.29 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss AB-QM DN 25 (003Z8205) je tlakově nezávislý regulační a vyvažovací ventil (PICV) pro uzavřené topné a chladicí soustavy s proměnným průtokem. V jednom tělese kombinuje regulaci průtoku s plnou autoritou a automatické hydraulické vyvážení – odpadá potřeba samostatného vyvažovacího ventilu. Ventil je vybaven měřicími koncovkami pro ověření průtoku při zprovoznění.
Ventil je navržen pro regulaci průtoku topné nebo chladicí vody na koncových jednotkách budovních HVAC soustav. Typická uplatnění zahrnují fan-coilové jednotky, chladicí trámy, indukční jednotky, vzduchotechnické jednotky (AHU), sálavé panely a deskové výměníky tepla. Hodí se pro nové i rekonstruované soustavy s proměnným diferenčním tlakem v síti, kde klasické vyvažování nestačí udržet nastavený průtok při změně provozních podmínek. Bez pohonu funguje AB-QM také jako samostatný omezovač průtoku, například v jednopotrubních topných soustavách.
AB-QM se skládá ze dvou integrovaných částí: diferenčního regulátoru tlaku (DPC) a regulačního ventilu (CV). Regulátor tlaku udržuje konstantní diferenční tlak na regulačním ventilu bez ohledu na tlakové výkyvy v síti, čímž zajišťuje plnou autoritu ventilu za všech podmínek. Regulační ventil má lineární charakteristiku a umožňuje nastavit maximální průtok v rozsahu 10–100 % hodnoty Qnom otočením stavěcího kolečka – bez speciálního nářadí. Ventil dokáže modulovat průtok pod 1 % nastavené hodnoty; řídicí rozsah dosahuje 1 : 1000.
Varianta 003Z8205 je standardně vybavena měřicími koncovkami (test plugs), které umožňují měření diferenčního tlaku přímo na ventilu bez přídavného průtokoměru. Na základě změřeného diferenčního tlaku p1−p2 lze průtok vypočítat přímo, přesnost měření je v rozsahu nastavení 20–100 % v rámci ± 10 %. Nastavení ventilu je vždy viditelné na stupnici bez demontáže pohonu, aktuální provozní stav je tak ověřitelný kdykoliv. Uzavírací funkcí lze jednotku izolovat a servisovat bez odstavení zbytku soustavy.
Technické parametry AB-QM DN 25 (003Z8205):
Maximální průtok se nastavuje otočením stavěcího kolečka v rozsahu 10–100 % jmenovitého průtoku; jedna otáčka odpovídá 10 % Qnom. Tovární nastavení je 100 % (Qnom 2 200 l/h). Nastavení se provádí bez speciálního nářadí – stačí sejmout modrý ochranný kryt nebo namontovaný pohon. Aktuální hodnota je vždy viditelná na stupnici a nezmění se při výměně pohonu ani při rekalibraci pohonu.
Ano. Bez pohonu funguje AB-QM jako omezovač průtoku s automatickým hydraulickým vyvážením – průtok je omezen na nastavenou hodnotu bez ohledu na diferenční tlak v síti. Tento režim se využívá například v jednopotrubních topných soustavách. Pro modulaci průtoku (regulaci teploty na jednotce) je nutný kompatibilní pohon, například TWA-Q, AME 13, AME 110 nebo NovoCon S.
AB-QM DN 25 používá standardní závit M30 × 1,5 (Danfoss standard). Kompatibilní pohony pro velikost DN 15 LF – DN 32 HF zahrnují: TWA-Q (termoelektrický On/Off, 24 V nebo 230 V AC), ABNM-A5 (termoelektrický modulační – varianta s 5mm zdvihem dosáhne u DN 25 pouze 90 % otevření), AME 13 SU/SD (přesný převodový pohon se záchrannou pružinou, IP 54), AME 110/120 NL, AME 113 a NovoCon S (sběrnicový pohon s BACnet MS/TP a Modbus RTU, IP 54). Všechny pohony disponují kalibrační funkcí, která přesně přiřadí zdvih pohonu ke zdvihu ventilu.
Pro servisní uzavírací funkci lze AB-QM DN 15–32 instalovat na přívod i zpátečku. Měřicí koncovky jsou umístěny tak, aby bylo možné měřit diferenční tlak p1−p2 bez ohledu na stranu instalace. Směr průtoku musí odpovídat šipce na tělese ventilu. Pro výpočet průtoku z naměřeného diferenčního tlaku je k dispozici dokument AB-QM Flow Checker v technické dokumentaci Danfoss.
Pro AB-QM DN 25 je minimální diferenční tlak ∆pmin = 20 kPa. Při poklesu pod tuto hodnotu dosáhne ventil alespoň 90 % nastaveného jmenovitého průtoku, automatické vyvážení ale přestává být plně účinné. Maximální přípustný diferenční tlak je ∆pmax = 600 kPa a tlaková třída ventilu je PN 25. Tyto hodnoty platí pro standardní variantu DN 25; vyšší průtokový výkon nabízí varianta 25 HF (Qnom 3 800 l/h, ∆pmin 30 kPa).
