Name: Světelný panel s alarmem Evikon EK60 3 CZ
Brand: EVIKON
Price: 5962 CZK
Availability: OutOfStock

Parametry a katalogy

Barva světla	Červená
Hlasitost	90 dB
Komunikace	ModBus RS485 RTU
Krytí IP	IP 52
Napájení	24 VDC
Rozměry (v x š x h)	180 x 600 x 30
Strana nápisu	Jednostranný
Teplota	0...50 °C
Vybavení	Siréna, LED
Hmotnost	0.52 kg

Technický list ke stažení

Stáhnout PDF

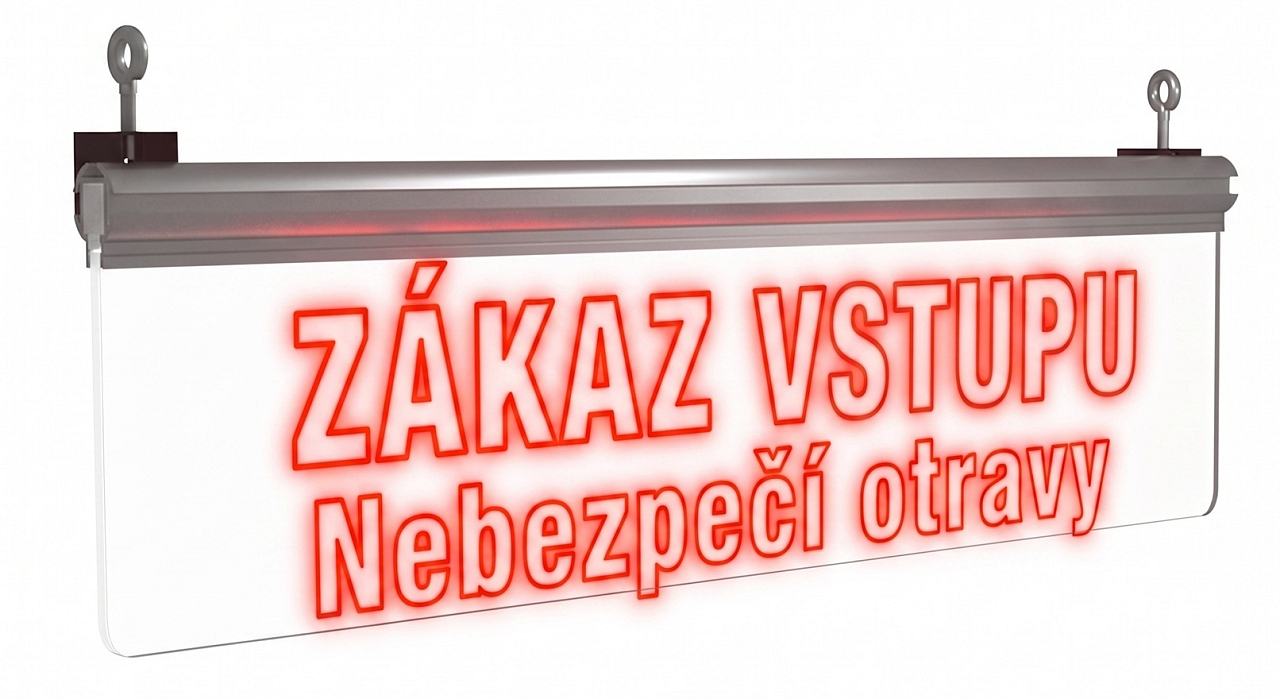

Evikon EK60 je světelný a zvukový výstražný panel (LED signalizace s houkačkou), určený k varování osob v prostorách, kde může docházet k nebezpečné koncentraci plynu. Kombinuje blikající nebo trvalé LED světlo se zvukovou sirénou, které lze nezávisle nastavit do různých alarmových režimů. Ovládá se přes komunikaci RS-485 Modbus RTU nebo po nakonfigurování přímo 24V signálem.

Kde panel využijete

EK60 se používá v provozech s rizikem úniku plynu, kde je potřeba na místě viditelně i slyšitelně upozornit osoby v okolí – typicky chladírenské a mrazírenské provozy, kotelny, výrobní haly v potravinářství nebo zemědělství a další procesní provozy vybavené detekcí plynu. Montuje se na stěnu nebo strop; otočením úchytu na rámu lze zvolit orientaci podle způsobu instalace.

LED výstražná tabule Evikon EK60-CZ-2 instalovaná nad vstupem do technologické místnosti

Schéma tří režimů ovládání EK60-CZ-2 – Modbus, Wire a Direct Control Mode

Tři způsoby ovládání

V režimu Modbus přepíná centrální systém alarmové režimy dálkově podle aktuální situace. V režimu Wire Control se LED a siréna spínají samostatně 24V signálem na vodičích A a B. V režimu Direct Control panel spustí předem nastavenou funkci hned po zapnutí napájení, což se využívá například při propojení s detektory plynu řady E26XX přes relé.

Alarmové režimy

K dispozici je šest provozních funkcí – od blikání LED bez zvuku přes blikání se sirénou až po trvalé světlo se zvukem nebo samotnou sirénu bez světla. Frekvenci blikání lze zvolit 0,5 Hz, 1 Hz nebo 2 Hz. LED jsou dostupné v červené nebo žluté barvě, na přání i s vlastním textem.

Detail montážního držáku a varianty uchycení tabule EK60-CZ-2 na stěnu a na strop

Časté dotazy

Jak se EK60 ovládá?

Standardně přes komunikaci RS-485 s protokolem Modbus RTU. Po předchozí konfiguraci lze panel nastavit i na řízení přímo 24V signálem (Wire Control), nebo na spuštění pevné funkce ihned po zapnutí napájení (Direct Control).

Lze EK60 propojit přímo s detektorem plynu?

Ano, u detektorů plynu řady E26XX lze panel v režimu Direct Control spustit přivedením 24 VDC z relé, které detektor při alarmu sepne.

Jak se panel instaluje?

Panel lze montovat na stěnu nebo na strop – otočením montážního úchytu na hliníkovém rámu. V balení je montážní sada se svorkami WAGO pro napájení a sběrnici RS-485 a se schématem zapojení.

Pro jaké prostředí je EK60 vhodný?

Panel má krytí IP52 a je určen pro provozní teploty 0 až +50 °C a relativní vlhkost 15 až 95 % (bez orosení) – tedy pro vnitřní technické prostory, nikoli pro venkovní instalaci nebo prostředí s kondenzací.

Lze objednat panel s vlastním textem?

Ano, výrobce nabízí vlastní text v různých barvách podle požadavků zákazníka; text je viditelný z jedné strany panelu.
