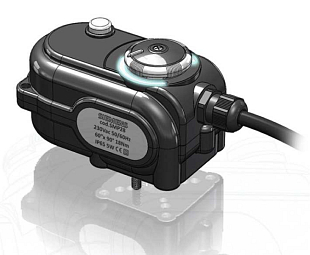

Eletrický pohon SMP48 s napájením 24 VAC s řídícím signálem 0-10 V / 4-20 mA v plastovém krytu. Pohon je bez zpětné pružiny, tudíž je třeba k němu připojit jak spínavou fázi pro řízení ventilu, tak trvalou fázi, aby se pohon (ventil) vrátil po odpojení řídícího signálu do původní polohy. Pokud vypadne napájení, zůstává otočná část pohonu (ventilu) v dané pozici. Při zcela otevřeném ventilu se aktivuje pomocný spínač a zůstává aktivním do uzavření ventilu.

Použití:

• topné systémy
• vzduchotechnické systémy

Vlastnosti:

• napájení 24 VAC
• ovládání SPDT
• signál 0-10 V / 4-20 mA
• pohon bez zpětné pružiny
• Instalace přímo na ventil
• šestižilový kabel o délce 80 cm
• kroutící moment 15 Nm
• doba přeběhu 60 s
• ruční ovládání a indikace polohy
• LED indikace provozu
• zabudovaný pomocný kontakt
• bez údržby

Manuální ovládání:

Stlačením tlačítka "A" je následně možné přenastavit pohon otáčením okruží "C" mezi polohami 0...10. Okruží lze pro snažší přístup povytáhnout a po přenastavení do nové polohy opět zatlačit zpět.

Indikace provozu:

Světelná LED indikace značí stav provozu pohonu. V aktivním režimu svítí LED pod otočným okružím, v klidovém režimu je LED zhasnuta.

Pro kulové ventily:

• dvoucestné - I/VBZ (DN 40-50)
• trojcestné - TG/XBZ

Možnosti zapojení:

Pohon lze k ventilu zapojit napřímo bez adaptéru.
