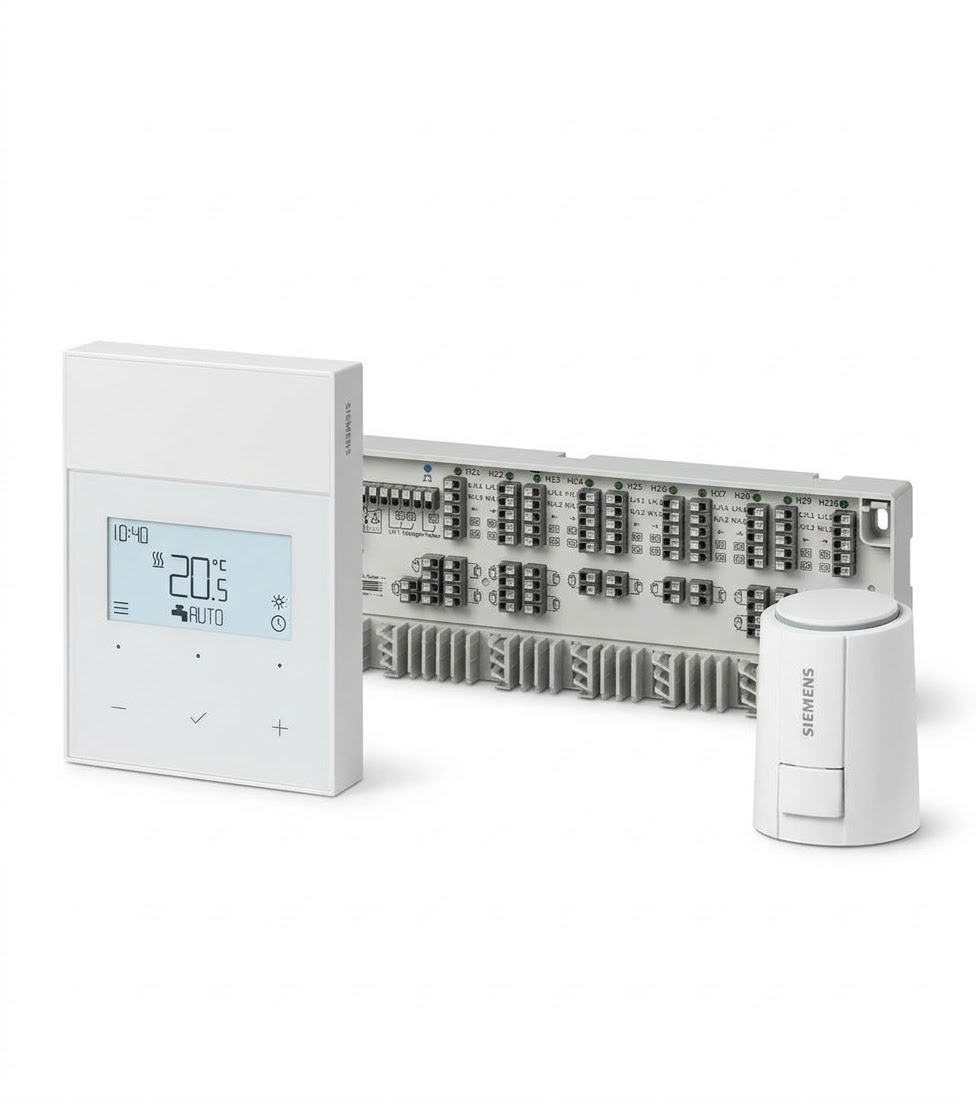

Sada Siemens SIE2-4 pro zónovou regulaci podlahového vytápění ve 4 místnostech. Obsahuje připojovací modul B20502-06N2, 4 termostaty RDL121 a 4 pohony STA321.65L10 230 V. Více informací
Ve čtvrtek u Vás nebo dnes od 8 do 16:30 hod. na prodejně
| Napájení | 230 VAC |
| Program | Týdenní |
| Provedení | Drátový |
| Regulace | On/Off |
| Rozsah nastavení | 5...40 °C |
| Velikost připojení | M30 x 1,5 |
| Hmotnost | 1.73 kg |
B20502 - Dokument ke stažení
Stáhnout PDF
RDL121 - Dokument ke stažení
Stáhnout PDF
STA321.65L10 - Dokument ke stažení
Stáhnout PDFSada Siemens pro dvoutrubkové vytápění/chlazení 4x (SIE2-4) je sestava komponent pro samostatnou regulaci teploty ve 4 místnostech s podlahovým, stěnovým nebo stropním vytápěním. Obsahuje připojovací modul Alpha Basis Direct B20502-06N2, 4 programovatelné prostorové termostaty RDL121 a 4 elektrotermické pohony STA321.65L10. Každý termostat řídí pohon ventilu na rozdělovači své místnosti a modul podle požadavků termostatů spíná oběhové čerpadlo a zdroj tepla.
Sada je určená pro byty a rodinné domy s teplovodním podlahovým, stěnovým nebo stropním vytápěním, kde chcete regulovat teplotu v každé místnosti zvlášť. Připojovací modul se montuje na DIN lištu přímo do skříně rozdělovače topných okruhů nebo na stěnu vedle něj. Pohony se nasazují na ventily rozdělovače se závitem M30x1,5. Termostaty jsou napájené bateriemi, k modulu se připojují jen spínacím kontaktem a montují se na stěnu v jednotlivých místnostech.
Obsah sady:
Modul propojuje termostaty s pohony a předává jejich spínací povely. Má svorky pro 6 termostatů a 15 pohonů, takže v sadě zůstávají 2 zóny volné pro pozdější rozšíření. Oběhové čerpadlo a kotel (nebo jiný zdroj tepla) ovládá přes beznapěťové kontakty se zpožděním zapnutí 2 minuty a doběhem, který lze DIP přepínači prodloužit až o 15 minut. Čerpadlo chrání proti zatuhnutí krátkým spuštěním jednou za 14 dní. Na vstup pro omezovací termostat nebo čidlo kondenzace se připojuje rozpínací kontakt. Typ ventilů (NC/NO) se volí DIP přepínačem a stav systému ukazují LED indikátory viditelné i přes zavřený kryt. Vodiče se připojují do bezšroubových svorek.
Termostat reguluje prostorovou teplotu dvoupolohově (Zap/Vyp) nebo TPI regulací. Týdenní časový program má až 8 spínacích bodů na den a k dispozici jsou režimy Auto, Komfort, Útlum a Ochranný režim s ochranou proti zamrznutí. Žádanou teplotu lze nastavit v rozsahu 5–40 °C. Na multifunkční vstup X1 lze připojit oddělené prostorové čidlo, čidlo teploty podlahy pro omezení maximální teploty sálavé plochy nebo okenní kontakt. Termostat má e-ink displej s dotykovými tlačítky a nastavit ho lze i mobilní aplikací Siemens Quick Config přes NFC. Napájí ho 2 baterie AA s životností přibližně 2 roky. Druhý reléový výstup je určený pro nezávislé řízení ohřevu teplé vody.
Pohon je bez napětí zavřený (NC). Po připojení napětí AC 230 V se po krátkém předehřevu plynule otevře a po odpojení ventil zavře vratná pružina. Přestavná síla je 125 N a zdvih 6,5 mm. Na ventily se závitem M30x1,5 se montuje přímo pomocí adaptéru ASA80, který je součástí dodávky. Pro ventily dalších výrobců jsou k dispozici adaptéry. Z výroby je pohon v poloze přednastavení, takže jde nasadit bez vyvíjení síly a systém lze před uvedením do provozu propláchnout. Pohon má kabel 1 m, krytí IP54, indikátor polohy čitelný v úhlu 360° a je bezúdržbový.
Ano. Modul B20502-06N2 má svorky pro 6 termostatů a 15 pohonů. V sadě jsou obsazené 4 zóny, takže 2 zbývají volné. Pokud má místnost víc topných okruhů, lze k jedné zóně připojit více pohonů.
Pohony STA321.65L10 se montují přímo na ventily se závitem M30x1,5 pomocí adaptéru ASA80, který je součástí balení. Ten podle výrobce pasuje i na ventily Honeywell/MNG, Heimeier a Herz. Pro ventily Danfoss, Giacomini, Comap, Vaillant, MMA Markaryd, Beulco nebo Strawa je potřeba samostatně objednat odpovídající adaptér.
Ne. Termostaty RDL121 jsou napájené dvěma bateriemi AA, které jsou součástí balení, s životností přibližně 2 roky. K modulu se připojují jen spínacím kontaktem. Síťové napětí AC 230 V se přivádí pouze do připojovacího modulu, který z něj napájí i pohony.
Pro kotel i čerpadlo má modul samostatné beznapěťové kontakty se zatížitelností 2 A (200 VA induktivní zátěž). Sepnou, jakmile si o teplo řekne alespoň jeden termostat, a to se zpožděním 2 minuty. Kratší spínací impulzy modul potlačí. Po vypnutí termostatů mají kontakty doběh 2 minuty, který lze DIP přepínači prodloužit až o 15 minut. Čerpadlo lze také napájet přímo ze svorek modulu AC 230 V.
Ano. Modul má vstup pro rozpínací kontakt omezovacího termostatu, například Siemens RAK-TW.1000S-H, který se instaluje na přívodní potrubí podlahového vytápění. Kontakt se zapojí místo propojky osazené z výroby. Maximální teplotu podlahy lze hlídat i přímo termostatem RDL121, pokud se na jeho vstup X1 připojí čidlo teploty podlahy, například QAP1030/UFH.
