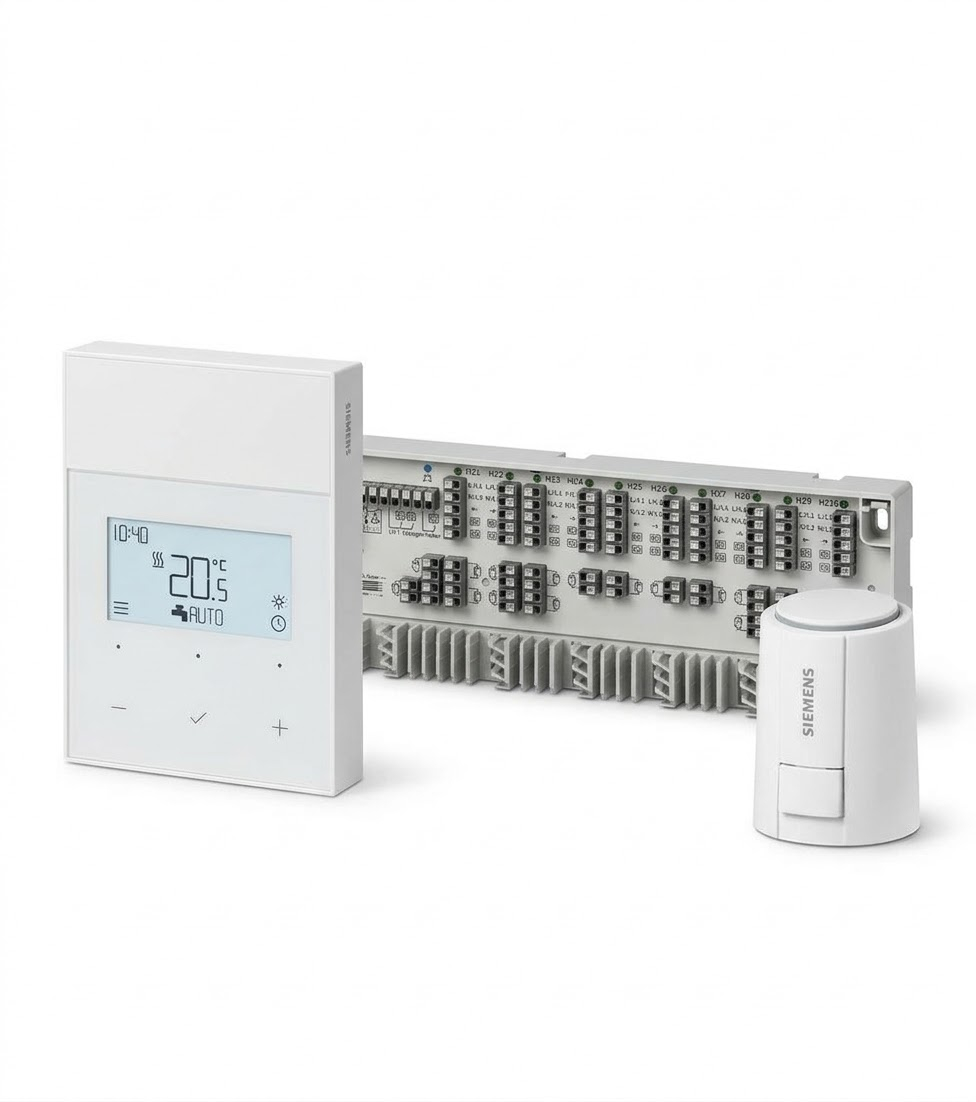

Sada Siemens SIE4-4 pro zónovou regulaci podlahového vytápění a chlazení ve 4 místnostech. Obsahuje modul B20502-06N2, 4 termostaty RDL211 a 4 pohony STA321.65L10 230 V. Více informací
Ve čtvrtek u Vás nebo dnes od 8 do 16:30 hod. na prodejně
| Napájení | 230 VAC |
| Program | Týdenní |
| Provedení | Drátový |
| Regulace | On/Off |
| Rozsah nastavení | 5...40 °C |
| Velikost připojení | M30 x 1,5 |
| Hmotnost | 1.73 kg |
B20502 - Dokument ke stažení
Stáhnout PDF
RDL211 - Dokument ke stažení
Stáhnout PDF
STA321.65L10 - Dokument ke stažení
Stáhnout PDFSada Siemens pro čtyřtrubkové vytápění/chlazení 4x (SIE4-4) je sestava komponent pro samostatnou regulaci teploty ve 4 místnostech se sálavým systémem pro vytápění i chlazení, tedy podlahovým, stěnovým nebo stropním. Obsahuje připojovací modul Alpha Basis Direct B20502-06N2, 4 programovatelné prostorové termostaty RDL211 pro vytápění a chlazení a 4 elektrotermické pohony STA321.65L10. Každý termostat řídí pohon ventilu na rozdělovači své místnosti a modul podle požadavků termostatů spíná oběhové čerpadlo a zdroj tepla nebo chladu.
Sada je určená pro byty a rodinné domy s teplovodním podlahovým, stěnovým nebo stropním systémem, který v létě slouží i k chlazení, například s reverzibilním tepelným čerpadlem. Teplotu lze regulovat v každé místnosti zvlášť. Připojovací modul se montuje na DIN lištu přímo do skříně rozdělovače nebo na stěnu vedle něj. Pohony se nasazují na ventily rozdělovače se závitem M30x1,5. Termostaty jsou napájené bateriemi, k modulu se připojují jen spínacím kontaktem a montují se na stěnu v jednotlivých místnostech.
Obsah sady:
Modul propojuje termostaty s pohony a předává jejich spínací povely. Má svorky pro 6 termostatů a 15 pohonů, takže v sadě zůstávají 2 zóny volné pro pozdější rozšíření. Oběhové čerpadlo a zdroj tepla nebo chladu ovládá přes beznapěťové kontakty se zpožděním zapnutí 2 minuty a doběhem, který lze DIP přepínači prodloužit až o 15 minut. Čerpadlo chrání proti zatuhnutí krátkým spuštěním jednou za 14 dní. Na vstup pro omezovací termostat nebo čidlo kondenzace lze připojit oba prvky současně, jejich rozpínací kontakty se zapojí do série. Typ ventilů (NC/NO) se volí DIP přepínačem a stav systému ukazují LED indikátory viditelné i přes zavřený kryt. Vodiče se připojují do bezšroubových svorek.
Termostat reguluje prostorovou teplotu v režimu vytápění i chlazení, dvoupolohově (Zap/Vyp) nebo TPI regulací. Mezi vytápěním a chlazením se přepíná ručně na termostatu nebo dálkově signálem na digitální vstup. Termostat má dva beznapěťové reléové výstupy a dva multifunkční vstupy X1 a D1. Na ně lze připojit oddělené prostorové čidlo, čidlo teploty podlahy, okenní kontakt, čidlo kondenzace pro hlídání rosného bodu nebo spínač pro přepínání vytápění a chlazení. Teplotu sálavé plochy umí omezit shora při vytápění a zdola při chlazení. Týdenní časový program má až 8 spínacích bodů na den, k dispozici je funkce BOOST pro rychlé natopení nebo vychlazení a režim nepřítomnosti. Žádanou teplotu lze nastavit v rozsahu 5–40 °C. Termostat má e-ink displej s dotykovými tlačítky, nastavit ho lze i aplikací Siemens Quick Config přes NFC a napájí ho 2 baterie AA s životností přibližně 2 roky.
Pohon je bez napětí zavřený (NC). Po připojení napětí AC 230 V se po krátkém předehřevu plynule otevře a po odpojení ventil zavře vratná pružina. Přestavná síla je 125 N a zdvih 6,5 mm. Na ventily se závitem M30x1,5 se montuje přímo pomocí adaptéru ASA80, který je součástí dodávky. Pro ventily dalších výrobců jsou k dispozici adaptéry. Z výroby je pohon v poloze přednastavení, takže jde nasadit bez vyvíjení síly a systém lze před uvedením do provozu propláchnout. Pohon má kabel 1 m, krytí IP54, indikátor polohy čitelný v úhlu 360° a je bezúdržbový.
Přepíná se přímo na termostatech RDL211, a to ručně, nebo dálkově beznapěťovým kontaktem připojeným na vstup X1 nebo D1 termostatu. Termostat může přepínací signál také vysílat na svůj výstup a synchronizovat tak navazující zařízení, například tepelné čerpadlo. Vstup pro přepínání vytápění/chlazení na připojovacím modulu se s termostaty Siemens nepoužívá, protože posílá do termostatů napětí AC 230 V a mohl by je zničit.
Ve 2-trubkovém systému proudí topná i chladicí voda stejným potrubím. Každý termostat pak ovládá jednu zónu modulu a modul spíná společný zdroj tepla a chladu. Ve 4-trubkovém systému jsou okruhy pro vytápění a chlazení oddělené. Podle dokumentace Siemens se pak termostat RDL211 připojuje jedním výstupem k modulu pro vytápění a druhým k modulu pro chlazení, takže je potřeba druhý připojovací modul B20502.
K modulu lze připojit čidlo kondenzace Siemens QXA2100 nebo QXA2101, které při zjištění rosení vypne systém v režimu chlazení. Čidlo kondenzace lze připojit i na vstup termostatu RDL211, který má funkci monitorování rosného bodu. Termostat navíc umí omezit minimální teplotu sálavé plochy při chlazení, pokud je k němu připojené čidlo teploty podlahy.
Ano. Modul B20502-06N2 má svorky pro 6 termostatů a 15 pohonů. V sadě jsou obsazené 4 zóny, takže 2 zbývají volné. Pokud má místnost víc okruhů, lze k jedné zóně připojit více pohonů.
Pohony STA321.65L10 se montují přímo na ventily se závitem M30x1,5 pomocí adaptéru ASA80, který je součástí balení. Ten podle výrobce pasuje i na ventily Honeywell/MNG, Heimeier a Herz. Pro ventily Danfoss, Giacomini, Comap, Vaillant, MMA Markaryd, Beulco nebo Strawa je potřeba samostatně objednat odpovídající adaptér.
