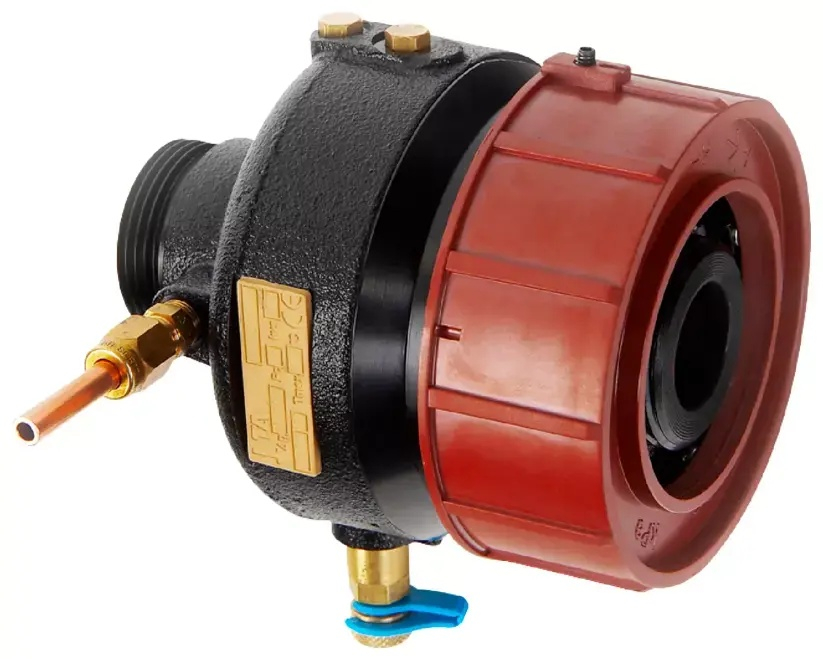

IMI TA DA 516 DN 25/32, rozsah 10–100 kPa je kompaktní regulátor tlakové diference pro soustavy vytápění a chlazení.… Více informací
Na objednávku
| Dimenze (DN) | DN 32, DN 25 |
| Rozsah tlaku | 10...100 kPa |
| Teplota | 120 °C |
| Tlak | PN 25 |
| Hmotnost | 2.69 kg |
Technický list ke stažení
Stáhnout PDF
Návod k instalaci ke stažení
Stáhnout PDFIMI TA DA 516 DN 25/32, rozsah 10–100 kPa je kompaktní regulátor tlakové diference pro soustavy vytápění a chlazení. Udržuje nastavenou tlakovou diferenci přes spotřebič (ΔpL) a slouží zároveň k jejímu měření. Ventil je určen pro montáž do vratného potrubí a je vybaven měřicími vsuvkami pro přímé napojení vyvažovacích přístrojů IMI (max. provozní teplota 120 °C).
DA 516 se uplatní v soustavách centrálního zásobování teplem i v chladicích systémech – všude tam, kde je potřeba stabilizovat tlakovou diferenci na regulačním ventilu nebo přes deskový výměník. Ventil lze použít jak na primární, tak sekundární straně okruhu. Typická zapojení zahrnují směšovací uzly (instalace za regulační ventil a STAD/STAF do přívodního potrubí) a deskové výměníky (instalace za regulační ventil a STAD/STAF, ale před výměník tepla nebo chladu).
Tlak z přívodního potrubí působí přes impulsní potrubí (Δp+) na přední stranu membrány a ventil uzavírá. Tlak z vratného potrubí působí integrovaným kanálkem na zadní stranu membrány a společně s pružinou ventil otevírá. Po dosažení rovnováhy obou sil zůstává nastavená tlaková diference konstantní. Požadovanou hodnotu Δp nastavíš otočením nastavovacího prstence; nastavenou polohu lze zajistit plombou protaženou otvory v tělese.
Technické parametry – DA 516 DN 25/32, 10–100 kPa (s měřicími vsuvkami):
Ventil se montuje výhradně do vratného potrubí, ve směru průtoku označeném šipkou na identifikačním štítku. Doporučená poloha je horizontální s odvzdušňovacími šrouby směřujícími vzhůru. Před regulátor je vhodné instalovat filtr. Impulsní potrubí (Cu Ø6×1) se připojuje do přívodního potrubí; při horizontálním napojení vždy zboku, aby nedocházelo k zanášení nebo zavzdušňování. Impulsní potrubí vždy veď přes uzavírací kohout. Po napuštění soustavy odvzdušni tělo regulátoru odvzdušňovacími šrouby. Před uvedením do provozu musí být nainstalována kapilára – dodávána v balení.
