Parametry a katalogy

Druh armatury	Dvojcestný
Průtok	16 m3/h
S pohonem	Ano
Teplota	2...150 °C
Tlak	PN 16
Velikost připojení	DN 32
Hmotnost	2.50 kg

Katalogový list - Pohon ke stažení

Stáhnout PDF

Katalogový list - Ventil ke stažení

Stáhnout PDF

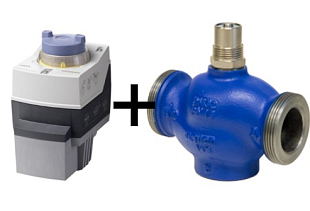

Dvoucestný regulační ventil řady COMAR LDM RV111R 2311 DN32 v sestavě s pohonem Siemens SAS61.53 pro přesnou regulaci průtoku v topných a chladicích soustavách. Kompaktní těleso s vnějšími závity a přípojnými konci umožňuje rychlou montáž do potrubí.

Pohon SAS61.53 (24 V AC/DC) se spojitým řízením 0–10 V / 4–20 mA poskytuje sílu 400 N, zdvih 5.5 mm, rychlý doběh 30 s a nouzovou funkci (spring return) pro bezpečný návrat do polohy při výpadku napájení.

Výhody

kompaktní konstrukce a snadná montáž
lineární regulační charakteristika
spolehlivá těsnost v uzavřeném stavu
pohon se spojitým řízením a nouzovou funkcí

Použití

otopné a chladicí okruhy
HVAC a klimatizační systémy
teplovodní a horkovodní rozvody

Média

voda, vzduch, chladicí směsi
neagresivní kapalná a plynná média
teploty +2...+150 °C
nevhodné pro páru a kondenzát

Parametry sestavy

Provedení ventilu	dvoucestný (RV111R 2311)
DN / PN	DN32 / PN16
Kvs	16.0 m³/h
Připojení	vnější závit + přípojné konce (závit/příruba/svařování)
Rozsah teplot média	+2...+150 °C
Charakteristika	lineární
Pohon	Siemens SAS61.53, 24 V AC/DC, 0–10 V / 4–20 mA, zpětná vazba 0–10 V
Ovládací síla / zdvih	400 N / 5.5 mm
Doba přeběhu	30 s
Nouzová funkce	ano (spring return)
Krytí	IP54

Na Vaše dotazy k produktům odpovídáme co nejrychleji, obvykle do 24 hodin.

Nenašli jste to, co jste chtěli vědět?

Regulační ventil s pohonem LDM RV111R 2311 DN32 + Siemens SAS61.53 (20670.11)
