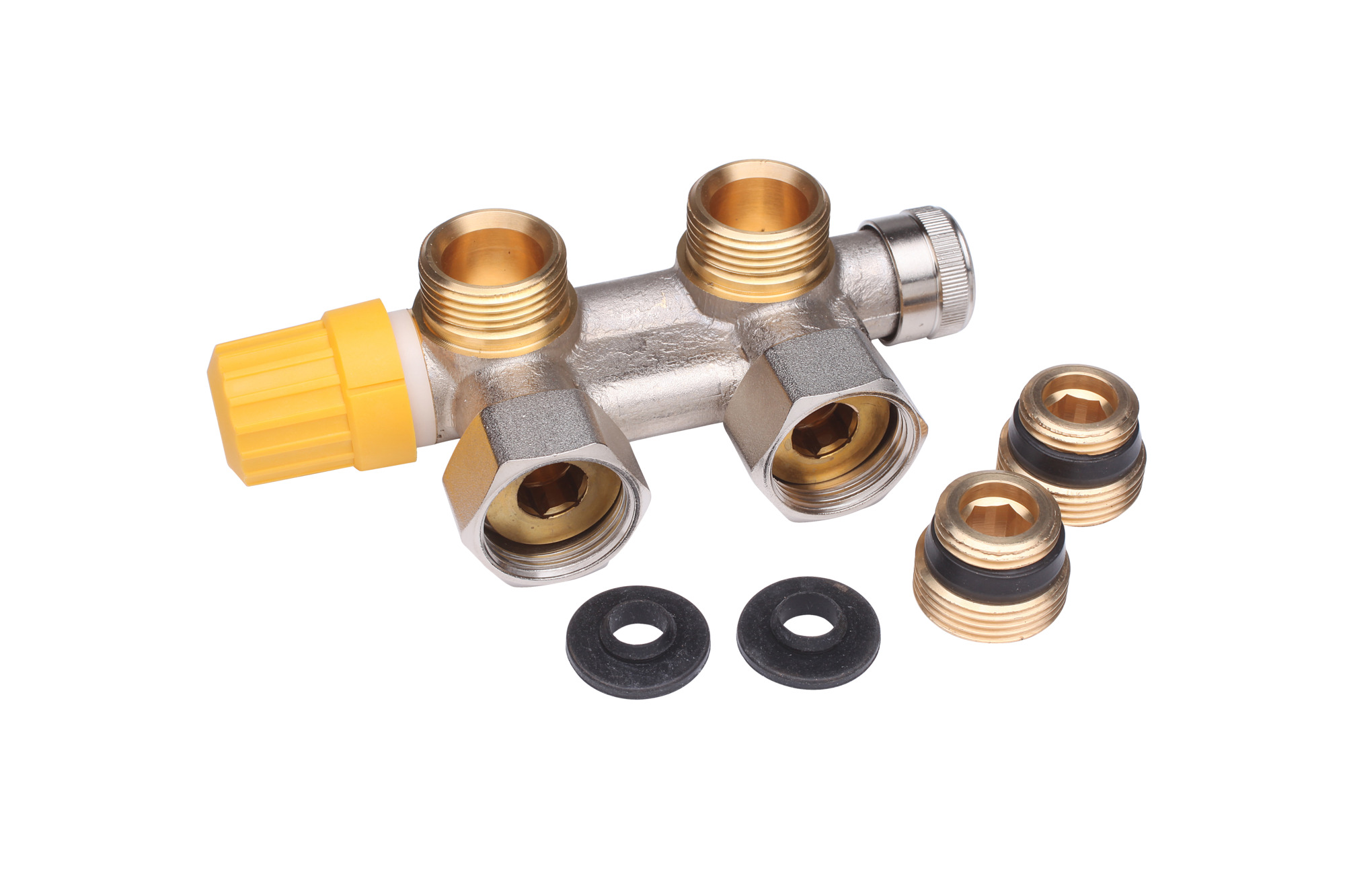

Danfoss VHS-UN DN 15 rohový – připojovací ventil pro panelové a koupelnové radiátory s roztečí 50 mm. Integruje přednastavení průtoku (1–7), uzavření i vypuštění radiátoru v jednom tělese. Max. tlak 10 bar. Více informací
Na objednávku
| Druh armatury | Rohový |
| Jmenovitá světlost | DN 15 |
| Průtok | 0,57 m3/h |
| Tlak | 10 bar |
| Velikost připojení | R 1/2", G 3/4" |
| Hmotnost | 0.77 kg |
Datový list EN ke stažení
Stáhnout PDFDanfoss VHS-UN DN 15 rohový (013G4741) je připojovací radiátorový ventil pro panelové a koupelnové radiátory se spodním (středovým) připojením s osovou vzdáleností 50 mm. V jednom tělese kombinuje přednastavitelnou vložku průtoku (stupnice 1–7 a N), zastavovací armatur a vypouštěcí zařízení. Ventil přijímá standardní Danfoss termostatické hlavice se snap-lock uchycením a je vybaven přípojkami R½ (radiátor) a G¾ (potrubí).
VHS-UN DN 15 je určen pro novostavby i rekonstrukce obytných, kancelářských a průmyslových objektů, kde jsou instalovány panelové nebo koupelnové otopné žebříkové radiátory se spodním připojením s roztečí 50 mm. Uplatní se všude tam, kde se od instalatéra očekává hydraulické vyvážení otopné soustavy – díky integrovanému přednastavení průtoku odpadá potřeba samostatné vyvažovací armatury na každém radiátoru. Zastavovací a vypouštěcí funkce umožňuje radiátor kdykoliv izolovat a odpustit bez zásahu do zbytku otopné soustavy.
Technické parametry:
VHS-UN přijímá standardní termostatické hlavice Danfoss se snap-lock uchycením – například řady RA 2000, Aveo®, Aero®, React™ nebo Redia®. Kompatibilní jsou i dálkové nastavovací jednotky Danfoss. Při použití hlavic Aveo®, Aero®, React™, Redia® nebo dálkové nastavovací jednotky se proporční pásmo (P-band) zvýší koeficientem 1,6.
Přednastavení nevyžaduje žádné nářadí. Odstraňte ochranný kryt nebo termostatickou hlavici, zvedněte nastavovací límec, otočte jej doleva na požadovanou hodnotu (1–7 po 0,5) a nechte jej klesnout zpět. Nastavovací značka vždy míří k připojovacímu místu radiátoru. Poloha N odpovídá plně otevřenému průtoku a slouží jako proplachová pozice.
Ano. VHS-UN má integrované zastavovací a vypouštěcí zařízení. Postup: sejměte kovový kryt, uzavřete zpáteční větev inbusovým klíčem, nasaďte vypouštěcí armatur a otočte čtyřhranným vypouštěcím šroubem doleva. Vzestupné potrubí radiátoru se odpouští uvolněním vnitřního šestihranného šroubu. Statický tlak při odpouštění nesmí překročit 10 bar.
VHS-UN (Universal) je určen pro standardní směr průtoku – přívod přes přívod ventil. VHS-UR je varianta s obráceným směrem průtoku; napájení probíhá přes zpáteční větev a umožňuje použití snímače RTX jako omezovače teploty zpátečky (vhodné pro jednotrubkové soustavy a specifické koupelnové aplikace). Pro standardní dvoutrubkové soustavy použijte VHS-UN.
