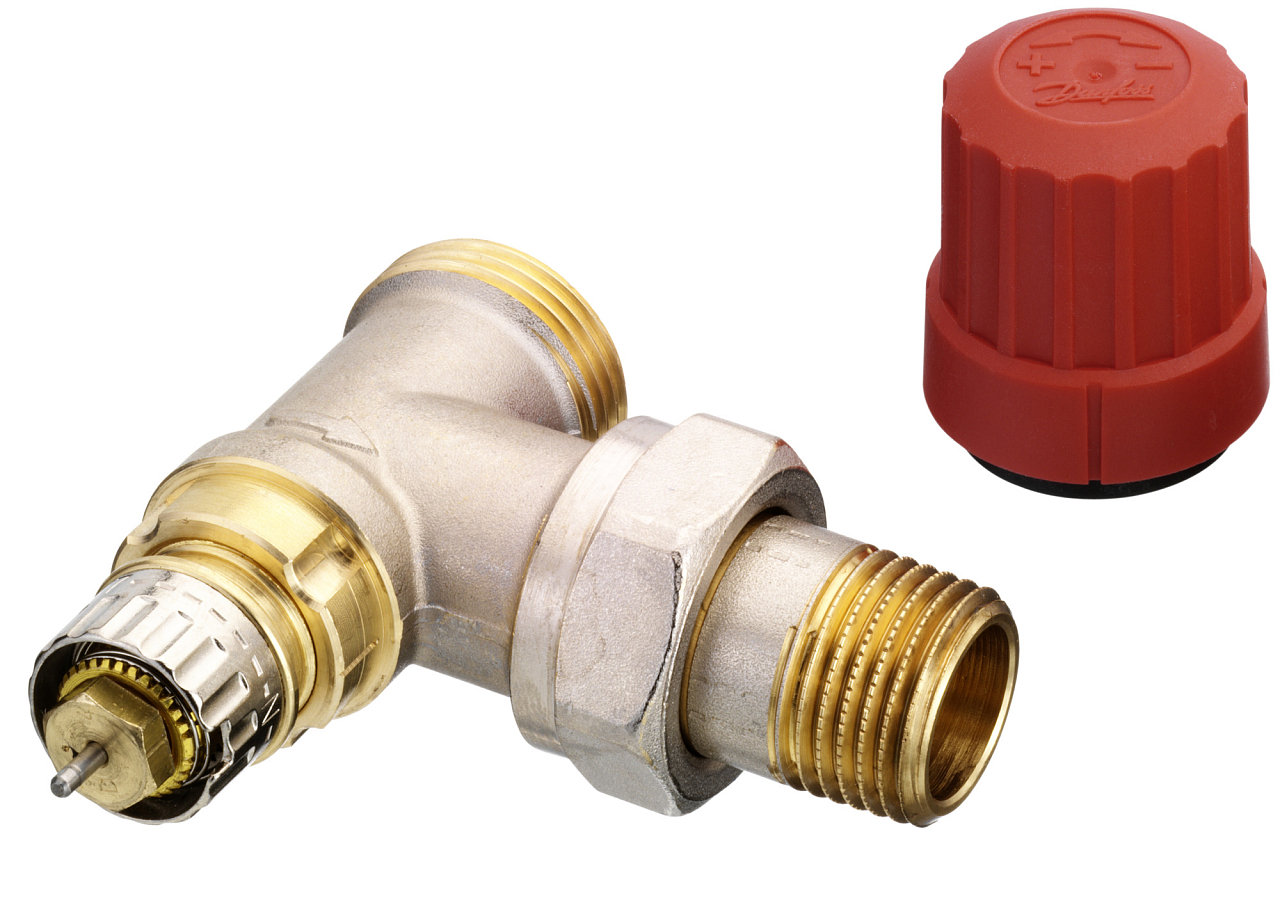

Ventilové těleso Danfoss RA-N DN 15 rohové pro dvoutrubkové teplovodní soustavy. Přednastavení průtoku 1–7, připojení lisovaným spojem G 3/4 na soustavu, R 1/2 na radiátor. Max. tlak 10 bar, teplota 120 °C. Více informací
Na objednávku
| Druh ventilu | Rohový |
| Jmenovitá světlost | DN 15 |
| Průtok | 0,9 m3/h |
| Tlak | 10 bar |
| Typ připojení | Vnější závit |
| Velikost připojení | R 1/2", G 3/4" |
| Hmotnost | 0.23 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss RA-N DN 15 rohové ventilové těleso (013G4201) je radiátorová armatura s integrovaným přednastavením průtoku určená pro dvoutrubkové teplovodní soustavy s nuceným oběhem. Těleso se osazuje samostatnou termostatickou hlavicí nebo termoelektrickým pohonem (obojí se objednává zvlášť) a umožňuje hydraulické vyvážení otopné soustavy bez použití nářadí. Rohové provedení je určeno pro připojení radiátoru při vedení potrubí z podlahy.
Ventilové těleso RA-N rohové najdete v bytových i komerčních objektech všude tam, kde je přívod topné vody veden z podlahy a radiátor se napojuje pod sebou. Armatura je navržena pro dvoutrubkové soustavy s oběhovým čerpadlem – typicky u panelových a cihlových bytových domů, rodinných domů i administrativních budov. Díky připojení lisovaným spojem G 3/4 (vnější závit) na straně potrubí je instalace rychlá a nevyžaduje pájení; na stranu radiátoru slouží vnější závit R 1/2.
Seřizovací kroužek na tělese ventilu umožňuje nastavit maximální průtok v rozsahu 1 až 7 (po krocích 0,5) bez použití nářadí – stačí nadzvednout kroužek a otočit na požadovanou polohu. Poloha N odpovídá plně otevřenému stavu a slouží k proplachování soustavy. Po nasazení termostatické hlavice nebo pohonu je nastavení mechanicky zajištěno před neúmyslnou změnou. Výrobní přednastavení z továrny je poloha N.
Technické parametry:
Těleso ventilu RA-N je kompatibilní se všemi termostatickými hlavicemi řady Danfoss RA 2000, s dálkovým čidlem RAW a s designovými prvky RAX z kolekce X-tra. Lze jej rovněž osadit termoelektrickými pohony TWA-A. Hlavice a pohon se objednávají samostatně a nejsou součástí dodávky tělesa 013G4201.
Před nastavením sejměte ochrannou krytku nebo termostatickou hlavici. Nadzvihněte seřizovací kroužek a otočte ho tak, aby se požadovaná hodnota (1 až 7, krok 0,5) shodovala s referenční značkou. Kroužek nechte zapadnout. Nastavení nevyžaduje žádné nářadí. Z výroby je ventil nastaven na polohu N (plně otevřeno).
Ano. O-kroužková ucpávka (náhradní díl Danfoss 013G0290) je navržena tak, aby ji bylo možné vyměnit za provozu soustavy, tzn. bez nutnosti vypouštění vody z okruhu. Tato vlastnost výrazně snižuje odstávku při servisním zásahu na otopné soustavě.
Hodnota přednastavení závisí na tepelném výkonu otopného tělesa, teplotním spádu a tlakovém spádu na ventilu. Danfoss uvádí výpočtový příklad: pro výkon 0,7 kW, ochlazení 20 °C a tlakový spád 0,1 bar odpovídá poloze nastavení přibližně 2 pro RA-N 15. Přesné nastavení pro konkrétní projekt je třeba určit hydraulickým výpočtem nebo pomocí návrhového diagramu z technického listu.
Ano. Danfoss nabízí pojistku základního nastavení (013G0294), která zabraňuje nadzdvižení seřizovacího kroužku a tím i nepovolené změně přednastavení. Vhodné pro budovy s více uživateli, kde je hydraulické vyvážení soustavy spravováno centrálně.
