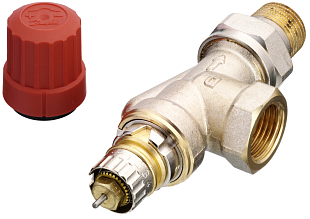

Ventilové těleso Danfoss RA-N DN 15 UK je poniklovaný radiátorový ventil pro dvoutrubkové otopné soustavy s oběhovým čerpadlem. Průtok se přednastavuje v 7 krocích bez nástrojů; kv 0,04–0,73 m³/h, max. 120 °C, 10 bar. Více informací
Na objednávku
| Druh ventilu | Rohový |
| Jmenovitá světlost | DN 15 |
| Max. teplota vody | 120 °C |
| Tlak | 10 bar |
| Typ připojení | Vnitřní závit |
| Velikost připojení | R 1/2" |
| Hmotnost | 0.31 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss RA-N DN 15 UK (013G0153) je nastavitelné ventilové těleso pro dvoutrubkové teplovodní otopné soustavy s oběhovým čerpadlem. Instaluje se jako vstupní ventil na radiátor a slouží k hydraulickému vyvážení soustavy přednastavením průtoku na každém topném tělese. Dodává se poniklované a je navrženo pro termostatické hlavice Danfoss RA 2000 a RAE nebo pro termoregulační pohony řady TWA.
Ventilové těleso RA-N ve variantě UK (horizontální rohový) je určeno pro dvoutrubkové teplovodní otopné soustavy s oběhovým čerpadlem v bytových domech, rodinných domech i komerčních budovách. Typicky se instaluje v místech, kde potrubní přívod přichází ze strany a napojení na radiátor je vedeno vodorovně – otočení průtoku o 90° v horizontální rovině umožňuje čisté vedení potrubí bez zbytečných kolen navíc. Hodí se všude tam, kde je nezbytné zajistit správné hydraulické vyvážení soustavy a zároveň zachovat plnohodnotnou termostatickou regulaci teploty v místnosti.
Seřizovací kroužek na ventilu RA-N umožňuje nastavit požadovanou hodnotu kv v polohách 1 až 7 (po 0,5 stupně) bez potřeby jakéhokoliv nářadí: kroužek se nadzdvihne, otočí podle stupnice na požadovanou hodnotu a nechá se zapadnout. Poloha N ruší přednastavení a slouží k proplachu soustavy. Volitelnou pojistkou základního nastavení (obj. č. 013G0294) lze seřizovací kroužek zajistit proti nepovolené manipulaci – vhodné zejména ve společných otopných soustavách. Ucpávka ventilu s O-kroužkem (EPDM) je navíc vyměnitelná pod tlakem soustavy, tzn. bez vypouštění systému a bez odstavení provozu.
Technické parametry – RA-N DN 15 UK (013G0153):
Ventilové těleso RA-N je navrženo pro termostatické hlavice Danfoss RA 2000 a RAE. Rovněž je kompatibilní s termoregulačními pohony Danfoss řady TWA. Technické parametry ventilového tělesa odpovídají euronormě EN 215-1 (DIN) a jeho rozměry euronormě HD 1215-2. Upozornění: při použití hlavice RAE se celková délka L7 zvětší o 12 mm oproti hodnotám v rozměrovém výkresu.
Přednastavení se provádí bez nástrojů: sejměte termostatickou hlavici nebo ochrannou krytku, nadzdvihněte seřizovací kroužek a otočte ho proti směru hodinových ručiček na požadovanou polohu dle stupnice (hodnoty 1–7, krok 0,5). Poté kroužek nechte zapadnout – značka vždy ukazuje přesně ve směru připojení topného tělesa. Poloha N základní nastavení zrušuje (soustava je průchozí pro proplach). Volitelnou pojistkou základního nastavení (obj. č. 013G0294) lze seřizovací kroužek zablokovat proti nepovolené změně.
Ano. Ucpávka ventilu s O-kroužkem je konstruována tak, aby ji bylo možné vyměnit pod tlakem soustavy – tzn. za plného provozu, bez nutnosti odstavení nebo vypouštění topného systému. Náhradní O-kroužek ucpávky je dostupný jako příslušenství pod obj. č. 013G0290 (platí pro všechny ventily řady RA).
Složení topné vody musí odpovídat směrnici VDI 2035, která definuje přípustné limity tvrdosti vody a obsahu korozivních látek. Při nedodržení těchto podmínek hrozí vznik vápenatých usazenin nebo koroze vnitřních dílů ventilu. Těleso ventilu je vyrobeno z mosazi Ms 58, vřeteno z mosazi odolné proti odzinkování (DZR), ventilová kuželka z NBR a těsnicí O-kroužek z EPDM – tyto materiály jsou při správně upravené topné vodě dlouhodobě odolné.
