Name: Radiátorový ventil Danfoss RA-N DN 15 přímý (013G3238)
Brand: DANFOSS
Price: 632 CZK
Availability: OutOfStock

Parametry a katalogy

Druh ventilu	Přímý
Jmenovitá světlost	DN 15
Průtok	0,9 m3/h
Tlak	10 bar
Velikost připojení	R 1/2"
Hmotnost	0.27 kg

Datový list CZ ke stažení

Stáhnout PDF

Danfoss RA-N DN 15 je ventilové těleso s integrovaným přednastavením průtoku pro dvoutrubkové otopné soustavy. Kompatibilní se všemi termostatickými hlavicemi Danfoss řady RA 2000 a s termoelektrickými pohony TWA-A. Těleso je vyrobeno z poniklované mosazi, průtok lze přednastavit v 7 krocích (kv 0,04–0,73 m³/h) bez použití nástrojů. Termostatická hlavice a ventilové těleso se objednávají samostatně.

Kde se ventilové těleso používá

Ventilové těleso RA-N DN 15 přímé je určeno pro dvoutrubkové otopné soustavy v bytových i komerčních budovách, kde je potřeba hydraulicky vyvážit okruhy radiátorů. Přímé provedení se hodí pro připojení radiátoru shora nebo z boku tam, kde to prostorové podmínky dovolují. Závity Rp 1/2 (vstup) a R 1/2 (výstup) odpovídají standardním instalačním rozměrům pro radiátory DN 15. Pro různé typy potrubí je k dispozici kompletní řada svěrných spojek pro PEX, AluPEX, měděné i ocelové trubky.

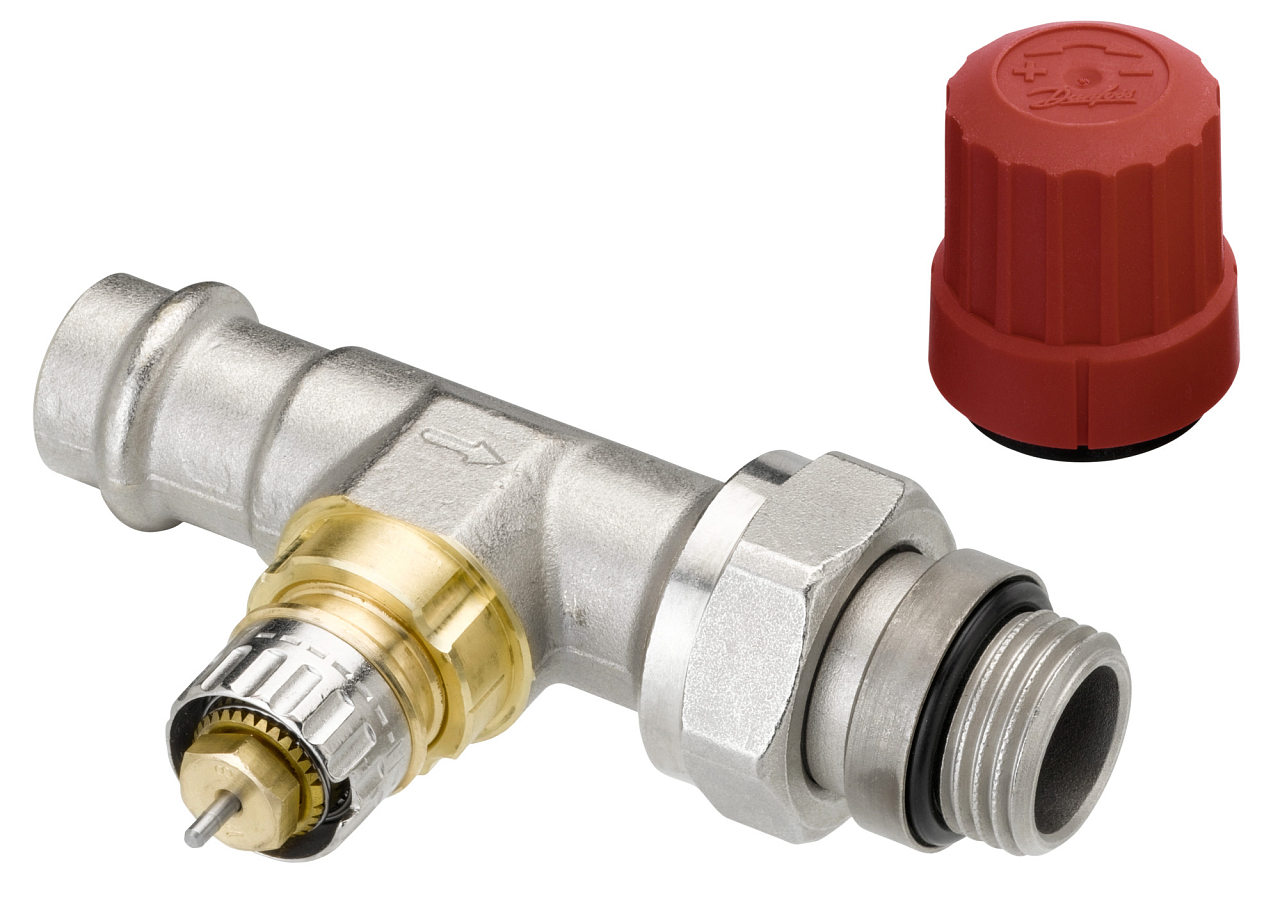

Danfoss RA-N DN 15 přímé ventilové těleso

Přednastavení průtoku ventilového tělesa Danfoss RA-N – nastavovací kroužek

Přednastavení průtoku bez nástrojů

Integrovaný omezovač kv umožňuje přednastavit maximální průtok v krocích 1–7 bez použití nástrojů. Stačí sejmout ochranný kryt nebo termostatickou hlavici, zatáhnout za nastavovací kroužek a otočit ho na požadovanou hodnotu proti referenční značce. Tovární nastavení N odpovídá plně otevřenému ventilu – toto nastavení se používá také při proplachování soustavy nebo v jednotrubkových instalacích. Po nasazení termostatické hlavice je přednastavení chráněno před neúmyslnou změnou. Červený ochranný kryt dodávaný s ventilem lze využít pro ruční regulaci průtoku během fáze výstavby.

Hodnoty přednastavení kv (m³/h při Δp = 1 bar):

Přednastavení 1: 0,04 m³/h
Přednastavení 2: 0,09 m³/h
Přednastavení 3: 0,16 m³/h
Přednastavení 4: 0,25 m³/h
Přednastavení 5: 0,36 m³/h
Přednastavení 6: 0,43 m³/h
Přednastavení 7: 0,52 m³/h
Nastavení N (plně otevřeno): 0,73 m³/h

Max. pracovní tlak: 10 bar
Max. diferenční tlak: 0,6 bar (pro tichý provoz max. 30–35 kPa)
Max. pracovní teplota: 120 °C
Zkušební tlak: 16 bar
Připojení: Rp 1/2 (vstup) × R 1/2 (výstup)

Časté dotazy

S jakými termostatickými hlavicemi je ventilové těleso kompatibilní?

Ventilové těleso RA-N je kompatibilní se všemi termostatickými hlavicemi Danfoss řady RA 2000 a s termoelektrickými pohony TWA-A. Termostatická hlavice a ventilové těleso se objednávají samostatně.

Jak se provádí přednastavení průtoku?

Sundejte ochranný kryt nebo termostatickou hlavici. Najděte referenční značku na tělese ventilu. Zatáhněte za nastavovací kroužek a otáčejte jím, dokud se požadovaná hodnota (1–7) neobjeví naproti referenční značce. Celý postup nevyžaduje žádné nástroje. Po nasazení termostatické hlavice je přednastavení chráněno před neúmyslnou změnou.

Lze vyměnit ucpávku bez vypuštění otopné soustavy?

Ano. Kompletní ucpávku lze vyměnit bez vypuštění otopného systému. Kuželka se pohybuje v namazaném těsnícím o-kroužku po celou dobu životnosti ventilu. Náhradní ucpávka je dostupná pod objednacím číslem 013G0290 a je shodná pro všechny ventily řady RA.

Jaká jsou požadavky na kvalitu otopné vody?

Složení otopné vody musí odpovídat směrnicím VDI 2035, aby nedocházelo k tvorbě usazenin a korozi. Danfoss rovněž doporučuje nepoužívat látky obsahující minerální oleje.

Je ventilové těleso vhodné i pro jednotrubkové otopné soustavy?

Ventilová tělesa RA-N jsou primárně určena pro dvoutrubkové otopné soustavy. Použití v jednotrubkových instalacích je možné, ale přednastavení musí být ponecháno na hodnotě N (plně otevřeno). Nastavení na hodnoty 1–7 v jednotrubkové soustavě není dovoleno.
