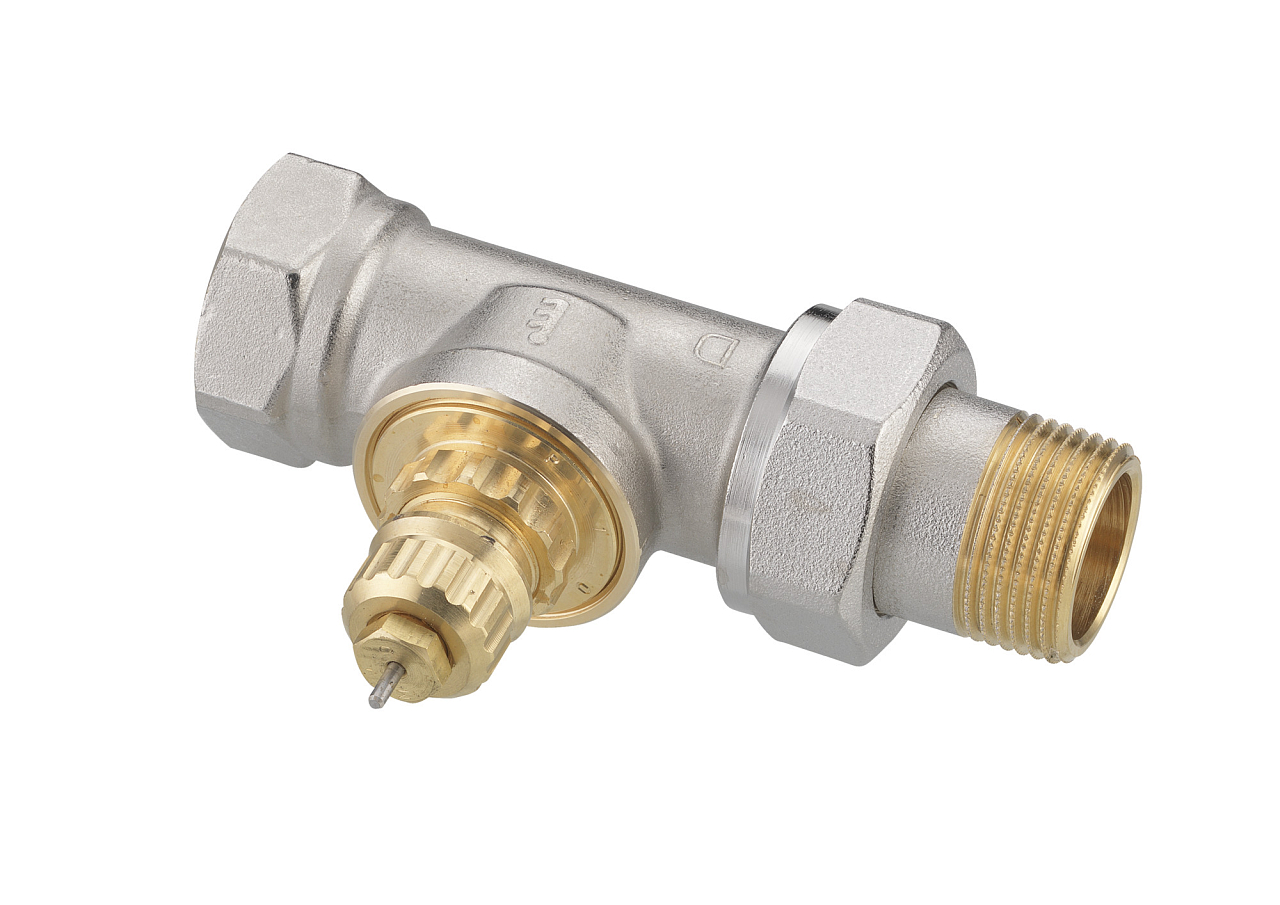

Danfoss RA-G DN 20 přímý je ventilové těleso s vysokou průtočností pro jednotrubkové a samotížné topné soustavy. Bez přednastavení, Kvs 3,81 m³/h, max. pracovní tlak 16 bar, teplota do 120 °C. Více informací
Na objednávku
| Druh ventilu | Přímý |
| Jmenovitá světlost | DN 20 |
| Max. teplota vody | 120 °C |
| Průtok | 3,81 m3/h |
| Tlak | 16 bar |
| Velikost připojení | R 3/4" |
| Hmotnost | 0.42 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss RA-G DN 20 přímý (013G1677) je ventilové těleso s vysokou průtočností určené především pro jednotrubkové a samotížné topné soustavy. Pracuje s fixně danou průtočností bez možnosti přednastavení a je kompatibilní se všemi termostatickými čidly řady Danfoss RA. Ventilové těleso a termostatické čidlo se objednávají a montují samostatně.
RA-G DN 20 přímý je určený pro jednotrubkové a samotížné soustavy ústředního vytápění – typicky ve starší zástavbě, panelových domech nebo průmyslových objektech s tímto typem rozvodu. Díky vysoké průtočnosti (Kvs 3,81 m³/h) ventil pracuje spolehlivě i při velmi nízkém tlakovém spádu na okruhu radiátoru (max. diferenční tlak 0,2 bar), kde by standardní ventil s přednastavením nestačil propustit potřebné množství vody. Hodí se rovněž pro zónovou regulaci pomocí termoelektrického pohonu TWA v kombinaci s prostorovým termostatem nebo programátorem, a pro renovační projekty se systémem Danfoss Renovation+ s ventily AB-QM a AB-QT.
V jednotrubkové soustavě je teplotní rozdíl na radiátoru malý a radiátorová charakteristika plochá – pro dosažení požadovaného tepelného výkonu je proto nutný vysoký průtok. Ventil RA-G s hodnotou Kvs 3,81 m³/h umožňuje, aby do radiátoru vstoupilo až 30 % průtoku z hlavního rozvodu, přičemž pokles celkového výkonu soustavy zůstane v přijatelných mezích. Podmínkou správné funkce je instalace bypassu o jeden rozměr menší, než je průměr hlavního potrubí. Tlakový kolík v ucpávce pracuje v celoživotně mazaném O-kroužku, přičemž celou sestavu ucpávky lze vyměnit bez odstavení a odvodnění soustavy. Ventil je schválen podle evropské normy EN 215.
Ventil RA-G je konstrukčně kompatibilní se všemi termostatickými čidly řady Danfoss RA – například RA 2000, RAS-C², RAW, RAE nebo RAX. Ventilové těleso a termostatické čidlo se objednávají samostatně a spojují se upínacím páskem s imbusovým šroubem. Při použití čidel RAW, RAS-C², RAS-D, RAX nebo dálkového čidla se P-pásmo rozšíří koeficientem 1,6.
RA-G je ventil s fixně danou průtočností bez možnosti přednastavení – je navržený pro jednotrubkové a samotížné soustavy, kde je třeba vysoká hodnota Kvs a nízký diferenční tlak. Ventily RA-N a RA-IN mají integrované přednastavení průtoku a jsou určeny primárně pro dvoutrubkové soustavy, kde je třeba hydraulicky vyvážit jednotlivé okruhy regulací max. průtoku.
Ano, pro správnou funkci v jednotrubkové soustavě je bypass nezbytný. Průřez bypassového potrubí musí být o jeden jmenovitý rozměr menší, než je průměr hlavního rozvodu. Pokud by měl bypass stejný průřez jako přívod k radiátoru, je doporučeno doplnit omezovač průtoku (průtokový restriktor RTD-BR nebo RTD-CB), aby byl zajištěn správný podíl průtoku do radiátoru.
Ano, celou sestavu ucpávky (kód 013G0290, balení 10 ks) lze vyměnit za provozu soustavy – tedy bez odstavení a odvodnění. Servisní vložka (kód 013G1706 pro DN 15/20) se naopak vyměňuje pouze bez vody v soustavě.
Ne, šedá ochranná čepička dodávaná s ventilem neslouží jako ruční uzávěr a nesmí se tak používat. Pro ruční uzavření okruhu radiátoru je k dispozici samostatné příslušenství – ruční uzávěr s kódem 013G3300.
