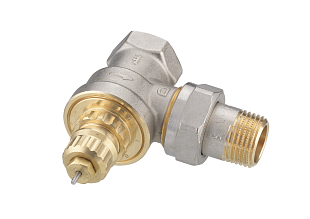

Radiátorové ventilové těleso Danfoss RA-G DN 15 rohové pro jednotrubkové a samotížné soustavy. Spolupracuje se všemi snímači řady RA2000. Max. tlak 16 bar, teplota 120 °C, kvs 4,30 m³/h. Více informací
Na objednávku
| Druh ventilu | Rohový |
| Jmenovitá světlost | DN 15 |
| Max. teplota vody | 120 °C |
| Průtok | 4,3 m3/h |
| Tlak | PN 10 |
| Velikost připojení | R 1/2" |
| Hmotnost | 0.27 kg |
Datový list CZ ke stažení
Stáhnout PDFDanfoss RA-G DN 15 rohové ventilové těleso (obj. č. 013G1676) je vysokokapacitní radiátorový ventil bez přednastavení průtoku, určený pro jednotrubkové a samotížné teplovodní otopné soustavy. Těleso se objednává samostatně bez snímače a lze ho kombinovat s jakoukoli hlavicí nebo snímačem řady RA2000 dle volby instalatéra.
Ventil RA-G je primárně určen pro jednotrubkové soustavy, kde topná voda prochází radiátory za sebou v jednom okruhu – s nuceným oběhem i samotížné. Díky vysoké kapacitě průtoku a nízké tlakové ztrátě zajišťuje dostatečný průtok i radiátory dál v okruhu a zabraňuje poklesu výkonu soustavy. Rohové provedení (vstup Rp 1/2, výstup R 1/2) je vhodné pro standardní boční připojení radiátoru. Ventil není určen pro parní soustavy ani dvoutrubkové soustavy s nuceným oběhem – pro ty slouží řada RA-N s integrovaným přednastavením.
Těleso je vyrobeno z poniklované mosazi. Tlakový kolík ucpávky je z chromové oceli a pracuje v celoživotně mazaném O-kroužku – celá sestava ucpávky je vyměnitelná za provozu bez nutnosti vypouštět soustavu. Šedá ochranná čepička dodávaná s ventilem slouží pouze k ochraně přípojky při montáži, nikoli k uzavření průtoku; k ručnímu uzavření je dostupná samostatná součást (obj. č. 013G5002). Pro rohové provedení je doporučeno používat dálkový snímač RA2000, aby teplo vycházející z tělesa ventilu neovlivňovalo měření teploty v místnosti.
Ventil RA-G je určen výhradně pro jednotrubkové soustavy (s oběhovým čerpadlem nebo samotížné – gravitační). Pro dvoutrubkové soustavy s nuceným oběhem, kde je nutné hydraulické přednastavení průtoku na každém radiátoru, se používá řada RA-N s integrovaným přednastavením. Ventily RA-G nejsou vhodné pro parní soustavy.
Ano. Sestava ucpávky s chromovým tlakovým kolíkem v celoživotně mazaném O-kroužku je konstruována tak, aby šla vyměnit za plného provozu soustavy – bez nutnosti vypouštět vodu. Náhradní ucpávky (balení 10 ks) jsou k dispozici jako příslušenství pod obj. č. 013G0290.
Těleso je kompatibilní se všemi snímači a hlavicemi řady Danfoss RA2000 – s integrovaným snímačem (RA 2910, RA 2914), v protikrádeži provedení (RA 2920, RA 2922), s dálkovým snímačem i s dálkovým nastavením teploty (RA 5062, RA 5065, RA 5068). Snímač se objednává a dodává samostatně. Pro rohové provedení doporučuje Danfoss typ s dálkovým snímačem.
Rohová varianta (013G1676) dosahuje vyšší kapacity průtoku – kvs 4,30 m³/h – oproti přímé variantě (013G1675, kvs 2,30 m³/h). Výpočtové hodnoty kv při P-pásmu 2 K jsou 2,06 m³/h (rohová) vs. 1,63 m³/h (přímá). Volba závisí na způsobu napojení radiátoru a dispozici potrubí.
