Name: Prostorové čidlo kvality vzduchu CO2 vlhkosti a teploty Siemens (QPA2052/MO)
Brand: SIEMENS
Price: 11069 CZK
Availability: OutOfStock

Parametry a katalogy

Komunikace	ModBus RS485 RTU
Krytí IP	IP 30
Napájení	24 VAC, 13,5...35 VDC
Přesnost nastavení	3 % r.v.
Rozsah měření	0-2000 ppm, -40...70 °C
Rozsah nastavení	0...100 % r.v.
Teplota	-40...70 °C
Hmotnost	0.12 kg

Technický list (CZ) ke stažení

Stáhnout PDF

Návod k instalaci (EN) ke stažení

Stáhnout PDF

Siemens QPA2052/MO je prostorové čidlo, které měří koncentraci CO2, teplotu a relativní vlhkost a komunikuje s nadřazeným systémem výhradně přes sběrnici Modbus RTU (RS-485). Na rozdíl od čidel s analogovým výstupem se hodí do instalací, kde je potřeba zapojit více senzorů na jednu sběrnici a číst data digitálně, bez nutnosti samostatné kabeláže pro každou veličinu.

Kde čidlo využijete

Čidlo se montuje na vnitřní stěnu, ideálně 1,5 m nad podlahou a minimálně 50 cm od sousední stěny, a je určené pro větrací a klimatizační systémy budov s centrálním řízením přes Modbus. Hodí se do kanceláří, škol nebo administrativních budov, kde regulační systém vyhodnocuje CO2, teplotu a vlhkost z více míst najednou a potřebuje k tomu sběrnicovou komunikaci místo jednotlivých analogových kabelů.

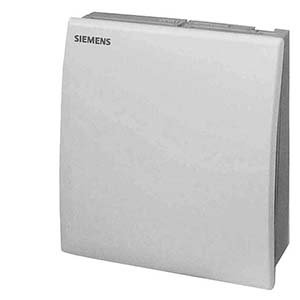

Siemens QPA2052/MO prostorové čidlo CO2, teploty a vlhkosti

Tři veličiny přes jednu sběrnici

CO2 senzor je bezúdržbový a nevyžaduje rekalibraci po dobu 8 let. Naměřená teplota, vlhkost i CO2 se čtou z Modbus holding registrů – každá veličina má vlastní registr pro hodnotu i příznak spolehlivosti měření (chyba/nedostupnost). Sběrnice podporuje přenosové rychlosti 9600 až 115 200 bps a formáty přenosu 1-8-E-1, 1-8-O-1, 1-8-N-1 nebo 1-8-N-2, zakončovací odpor sběrnice (120 ohm) se aktivuje propojkou.

Konfigurace přes DIP přepínače

Čidlo má dvě sady DIP přepínačů (DIP1 a DIP2). Pokud je pozice 7 na DIP2 vypnutá (výchozí stav), konfiguruje se adresa, přenosová rychlost a formát přenosu přímo z Modbus mastera. Pokud je tato pozice zapnutá, parametry se nastavují manuálně přepínači na čidle – to se využije typicky tam, kde instalaci provádí technik bez přístupu k nadřazenému systému.

Technické parametry:

Měřicí rozsah CO2: 0–2000 ppm
Přesnost CO2: ≤ ±(50 ppm + 2 % naměřené hodnoty), při 23 °C a 1013 hPa
Bez rekalibrace: 8 let
Měřicí rozsah teploty: -40 až 70 °C (rozsah použití -15 až 50 °C)
Přesnost teploty: ±0,3 K při 23 °C (typicky)
Měřicí rozsah vlhkosti: 0–100 % r.v. (rozsah použití 0–95 % r.v.)
Přesnost vlhkosti: ±3 % r.v. (typicky, 30–70 % r.v.)

Komunikace: Modbus RTU (RS-485), přenosová rychlost 9600–115 200 bps
Napájení: AC 24 V ±20 % nebo DC 13,5–35 V (SELV)
Příkon: ≤ 2,5 VA
Krytí: IP30 dle EN 60529
Rozměry (Š × V × H): 90 × 100 × 36 mm

Časté dotazy

Má čidlo analogový výstup jako ostatní modely řady QPA?

Ne, QPA2052/MO komunikuje výhradně přes Modbus RTU (RS-485). Pokud potřebujete analogový výstup (DC 0–10 V, 4–20 mA apod.), je třeba zvolit jiný model řady QPA, například QPA2360.

Je nutné CO2 senzor pravidelně kalibrovat?

Ne, CO2 senzor je bezúdržbový a podle výrobce nevyžaduje rekalibraci po dobu 8 let.

Jak se čidlu nastavuje Modbus adresa?

Adresu lze nastavit dvěma způsoby – buď zápisem do Modbus registru přes nadřazený systém (výchozí způsob), nebo manuálně přes DIP přepínače na čidle, pokud je aktivován přepínací režim konfigurace.

Kde čidlo nelze instalovat?

Čidlo se nemontuje na vnější stěnu, do výklenků, mezi police, za závěsy ani do blízkosti zdrojů tepla nebo komínů. Vyhněte se také přímému slunečnímu záření a místům ovlivněným bodovým osvětlením.
