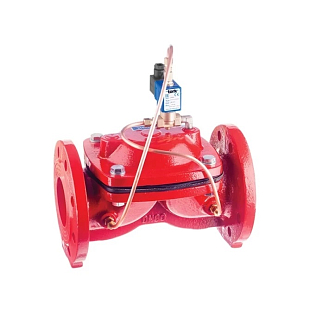

Přírubový solenoidový ventil Tork T-GLF1020 DN200 je 2/2cestný, normálně uzavřený, pilotně ovládaný ventil pro vodní rozvody. Membránová konstrukce s litinovým tělesem a těsněním NBR. Max. tlak 16 bar, průtokový součinitel Kv 14 600 l/min. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 200 |
| Médium | Voda |
| Napájení | 12 VDC |
| Rozsah tlaku | 1...6 bar |
| Teplota | -20...80 °C |
| Typ připojení | Příruba |
| Velikost připojení | DN 200 |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-GLF1020 DN200 je přírubový elektromagnetický (solenoidový) ventil pro vodní rozvody s dimenzí DN200 a napájením 12 V DC. Jde o 2/2cestný, normálně uzavřený (NC), pilotně ovládaný membránový ventil s litinovým tělesem. Ventil je v klidovém stavu uzavřený – po přivedení napětí na cívku se otevře a umožní průtok média.
Ventil řady S1070 je určen pro průmyslové vodní rozvody, kde je potřeba dálkově nebo automaticky ovládat průtok vody ve velkých průměrech (DN65–DN200). Uplatní se v technologických procesech, čistírnách odpadních vod, zavlažovacích systémech, požárních rozvodech a všude tam, kde je třeba spínat průtok vody na potrubí s přírubovým připojením. Ventil není určen pro nebezpečné kapaliny skupiny 1 dle PED.
Těleso ventilu je z šedé litiny s přírubovým připojením dle BSP (ISO 228-1), na vyžádání NPT. Vnitřní části solenoidového mechanismu jsou z nerezové oceli a mosazi, sedlo z mosazi, jádro trubice z nerezové oceli, pružiny z nerezové oceli. Membrána a těsnění jsou z NBR. Stínící kroužek je z mědi (EN 12735-1). Cívka třídy izolace H (180 °C) je zalita skelným vláknem (Polyester Fiber Glass) a dosahuje krytí IP65 (dle ISO 60529) při správně nasazeném konektoru. Elektrické připojení zajišťuje konektor DIN 46340 / DIN 43650, Form A (ISO 4400 / EN 175301-803), kabel Ø6–8 mm. Ventil lze instalovat v libovolné poloze – doporučuje se svislá montáž s cívkou nahoru. Cívky jsou vzájemně zaměnitelné v rámci řady.
Technické parametry – Tork T-GLF1020 DN200 (S1070.20):
Ne. Jako pilotně ovládaný ventil vyžaduje T-GLF1020 DN200 minimální provozní diferenční tlak 1 bar mezi vstupem a výstupem. Při nižším tlakovém rozdílu ventil nemusí spolehlivě otevřít ani uzavřít. Pokud váš systém pracuje od 0 bar, je třeba zvolit přímočinný (servo-asistovaný) ventil z jiné série.
Ano. Cívky jsou v rámci řady S1070/S1080 vzájemně zaměnitelné. Standardně jsou dostupná napájení AC 12 V, 24 V, 48 V, 110 V, 230 V a DC 12 V, 24 V, 48 V, 110 V. Napětí cívky je nutné specifikovat při objednávce. Na vyžádání je dostupná i verze s LED indikátorem na konektoru.
Ventil je určen pro vodu s teplotou –20 až +80 °C. Médium musí být filtrované – výrobce doporučuje provozovat solenoidové ventily výhradně s filtrovanými kapalinami, aby nedošlo k poškození membrány nebo sedla nečistotami. Ventil není vhodný pro nebezpečné kapaliny skupiny 1 podle směrnice PED, ani pro média s viskozitou nad 5 °E (~37 cSt).
Ano, na vyžádání výrobce dodává ATEX (exproof) cívku jako volitelnou variantu. Pokud plánujete nasazení v prostředí s nebezpečím výbuchu, je potřeba tuto verzi cívky specifikovat při objednávce a ověřit shodu s požadovanou zónou klasifikace.
