Name: Přírubový elektromagnetický ventil Tork T-GLF1018 DN150 bez cívky NC (S1070.18.1500N)
Brand: TORK
Price: 70578 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Jmenovitá světlost	DN 150
Médium	Voda
Rozsah tlaku	1...6 bar
Teplota	-20...80 °C
Typ připojení	Příruba
Velikost připojení	DN 150
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-GLF1018 DN150 (S1070.18) je přírubový elektromagnetický ventil určený pro vodu. Jde o 2/2 cestný, normálně uzavřený (NC) pilotně ovládaný membránový ventil s litinovým tělesem a přírubovým připojením DN150 (6"). Ventil je dodáván bez cívky – cívku je nutné objednat samostatně dle požadovaného napájecího napětí.

Typické využití

Ventil S1070 je navržen pro průmyslové rozvody vody s velkými průměry potrubí. Uplatní se v úpravnách a čerpacích stanicích, závlahových systémech, energetice, průmyslových technologiích pro vytápění a chlazení i ve strojírenských aplikacích. Díky přírubovému připojení (BSP, na vyžádání NPT) jej lze snadno začlenit do stávající potrubní infrastruktury. Ventil není určen pro nebezpečné kapaliny skupiny 1 dle PED a vyžaduje použití s filtrovaným médiem.

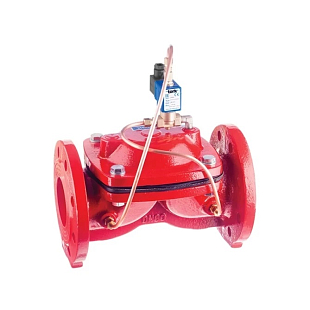

Přírubový elektromagnetický ventil Tork T-GLF1018 DN150 – pohled na ventil s cívkou

Konstrukční provedení

Těleso ventilu je vyrobeno z litiny, vnitřní části (trubka jádra, pružiny) z nerezové oceli a sedla z mosazi – kombinace zajišťuje odolnost vůči korozi při dlouhodobém kontaktu s vodou. Membrána a těsnění jsou z NBR. Stínící kroužek je z mědi dle EN 12735-1. Cívka třídy izolace H (180 °C) je zalitá skleněným vláknem a dosahuje krytí IP65 při nasazeném konektoru DIN 43650. Ventil lze namontovat v libovolné poloze – doporučena je svislá montáž s cívkou nahoru.

Technické parametry – S1070.18 DN150:

Připojení: DN150 (6"), přírubové BSP (ISO 228-1); na vyžádání NPT (ANSI 1.20.3)
Funkce: 2/2 cestný, normálně uzavřený (NC), pilotně ovládaný
Pracovní médium: voda (filtrovaná)
Min. provozní diferenční tlak: 1 bar
Max. provozní tlak: 6 bar
Průtokový součinitel Kv: 7 450 l/min
Teplota média: −20 °C – +80 °C
Max. viskozita: 5 °E (~37 cSt)
Těsnění: NBR
Těleso: litina
Vnitřní části, trubka jádra, pružiny: nerezová ocel
Sedla: mosaz
Stínící kroužek: měď (EN 12735-1)
Hmotnost: 54,2 kg
Rozměry (L × C × B × A): 390 × 450 × 300 × 240 mm, průměr šroubů přírub d = 22 mm

Krytí cívky: IP65 (ISO 60529, s nasazeným konektorem)
Třída izolace cívky: H (180 °C)
Provozní cyklus: ED 100 %
Elektrické připojení: DIN 46340 / DIN 43650, konektor ISO 4400 / EN 175301-803 Form A, kabel ø 6–8 mm
Dostupná napájení AC: 12 V, 24 V, 48 V, 110 V, 230 V / 50 Hz
Dostupná napájení DC: 12 V, 24 V, 48 V, 110 V
Tolerance napájení: AC −15 % / +10 %, DC −5 % / +10 %
Doba otevření: 400 – 1 600 ms
Doba zavření: 1 000 – 2 000 ms

Časté dotazy

Proč je ventil dodáván bez cívky a jak ji objednat?

Ventily řady S1070 jsou nabízeny bez cívky, aby si zákazník zvolil přesné napájecí napětí dle své aplikace. Cívky pro ventily Tork jsou dostupné samostatně a jsou v rámci řady vzájemně zaměnitelné. Při objednávce cívky specifikujte napájecí napětí (AC nebo DC) a frekvenci. Na vyžádání je dostupný i konektor s LED indikací stavu.

Proč je nutný minimální diferenční tlak 1 bar?

Ventil S1070 je pilotně ovládaný – ke svému otevření využívá tlakový rozdíl mezi vstupem a výstupem. Diferenční tlak minimálně 1 bar je tedy podmínkou správné funkce. Pokud vaše aplikace pracuje s nulovým nebo velmi nízkým diferenčním tlakem, je třeba zvolit přímočinnou variantu ventilu.

Je ventil vhodný pro médium s příměsemi nebo kaly?

Ventil S1070 je určen pro filtrovaná média. Maximální doporučená viskozita je 5 °E (~37 cSt). Před ventilem je nutné osadit síťový filtr – mechanické nečistoty mohou ucpat pilotní kanálek a membránu a způsobit nefunkčnost nebo netěsnost ventilu.

Jaký je rozdíl mezi řadou S1070 a S1080?

Obě řady jsou normálně uzavřené, 2/2 cestné, pilotně ovládané ventily pro vodu se shodnou konstrukcí. Liší se tlakovým rozsahem: S1070 pracuje do 6 bar (min. Δp 1 bar), S1080 do 16 bar (min. Δp 1,6–3,7 bar dle velikosti DN). Vyberte řadu podle tlakových podmínek vaší aplikace.

Je dostupná ATEX varianta pro použití ve výbušném prostředí?

Výrobce nabízí ATEX (exproof) cívku jako volitelné příslušenství na vyžádání. Pokud potřebujete provoz v prostředí s nebezpečím výbuchu, obraťte se na nás – rádi vám pomůžeme s výběrem správné varianty a specifikací cívky.
