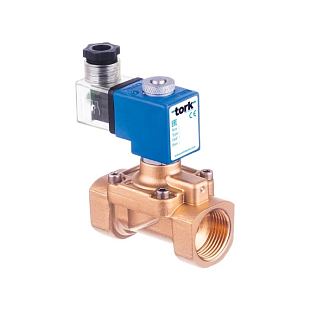

Name: Přírubový elektromagnetický ventil Tork T-GLF1010 DN80 24VAC NC (S1070.10.800N.24VAC)
Brand: TORK
Price: 19071 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Jmenovitá světlost	DN 80
Médium	Vzduch, Voda, Plyn
Napájení	24 VAC
Rozsah tlaku	0,5...40 bar
Teplota	-20...80 °C
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-GLF1010 DN80 je pilotně ovládaný dvoucestný solenoidový ventil řady S1070 v přírubovém provedení, normálně zavřený (NC). Ventil je určený pro regulaci průtoku vody, vzduchu a plynu v průmyslových rozvodech. Ovládá se elektromagneticky při napájení cívky – bez napětí zůstává uzavřený.

Kde ventil využijete

Ventil T-GLF1010 DN80 najde uplatnění v průmyslových a technologických rozvodech, kde je třeba dálkově nebo automaticky řídit průtok vody, tlakového vzduchu nebo plynu. Typicky jde o strojní zařízení, chladicí a mazací okruhy, průmyslové mytí, zavlažovací systémy nebo potrubní stanice. Přírubové provedení DN80 je vhodné pro instalaci do větších potrubních systémů tam, kde závitové připojení nestačí. Ventil lze namontovat v libovolné poloze bez omezení funkce.

Solenoidový ventil Tork T-GLF1010 DN80 přírubový NC

Schéma rozměrů a zapojení ventilu Tork S1070

Konstrukce a materiály

Těleso ventilu je vyrobeno z mosazi, vnitřní části a sedla jsou z nerezové oceli. Standardní těsnění je NBR (–20 °C až +80 °C), na vyžádání jsou dostupné varianty EPDM (–30 °C až +130 °C) nebo Viton (–20 °C až +160 °C). Cívka třídy izolace H (180 °C) s impregnací ze skleněných vláken je určena pro trvalý provoz ED 100 %. Připojení konektoru odpovídá normě ISO 4400 / EN 175301-803 Form A (DIN 43650). Krytí IP65 dle ISO 60529, na vyžádání IP68.

Technické parametry:

Funkce: normálně zavřený (NC), 2/2, pilotně ovládaný
Připojení: příruba DN80
Pracovní tlak: 0,5–40 bar
Minimální diferenční tlak (ΔP): 0,5 bar
Napájení: 24 V AC, 15 VA (dostupná i jiná napětí – viz řada cívek C400)
Krytí: IP65 (IP68 na vyžádání)
Třída izolace cívky: H (180 °C) dle IEC 85
Max. viskozita média: 5 °E (~37 cSt)
Teplota okolí: –20 °C až +60 °C
Teplota média (NBR): –20 °C až +80 °C
Otevírání / zavírání: 400–1 600 ms / 1 000–2 000 ms
Materiál tělesa: mosaz
Materiál vnitřních částí: nerezová ocel
Těsnění (standard): NBR
Normy: PED 97/23/EC, LVD 2006/95/ECC

Časté dotazy

Co znamená „normálně zavřený" (NC) ventil?

Normálně zavřený ventil (NC) je bez napájení uzavřený – průtok médiem je blokován. Po přivedení napětí na cívku se ventil otevře. Tato funkce je bezpečná pro aplikace, kde je žádoucí, aby při výpadku napájení průtok samovolně nepokračoval.

Jaká těsnění jsou dostupná a čím se liší?

Standardně se ventil dodává s těsněním NBR (–20 °C až +80 °C), vhodným pro vodu, vzduch a neutrální plyny. Na objednávku je dostupné EPDM (–30 °C až +130 °C) pro páru a horkou vodu, nebo Viton (–20 °C až +160 °C) pro agresivnější média a vyšší teploty. Výběr těsnění závisí na pracovní teplotě a chemické kompatibilitě s médiem.

Je ventil vhodný pro použití ve výbušném prostředí (ATEX)?

Standardní provedení ventilu T-GLF1010 není ATEX certifikované. Výrobce Tork nabízí na vyžádání cívku v exproof (ATEX) provedení – při objednávce je nutné tuto variantu výslovně uvést. Pro aplikace ve výbušném prostředí doporučujeme tuto požadavek ověřit přímo s dodavatelem.

Lze ventil namontovat v jakékoli poloze?

Těleso ventilu lze instalovat v libovolné poloze bez vlivu na funkci. Cívka však musí být orientována svisle (vertikálně) – tato podmínka je uvedena v technickém listu výrobce a je třeba ji při montáži dodržet.

Splňuje ventil evropské direktivy pro tlakové zařízení?

Ano. Ventily řady S1070/S1071 od výrobce Tork splňují požadavky direktivy pro tlaková zařízení PED 97/23/EC a nízkonapěťové direktivy LVD 2006/95/ECC. Podrobnosti jsou uvedeny v katalogové dokumentaci výrobce.
