Kompaktní přečerpávací stanice připravená k zapojení s kontaktem poplachu pro odvodnění umyvadel, sprch, van a kondenzačních kotlů.

Kompaktní a připravená

Snadná instalace díky kompletní sadě připravené k okamžitému zapojení.

Integrovaný poplach

Zvukový alarm a beznapěťový kontakt pro signalizaci vysoké hladiny.

Provoz bez zápachu

Integrovaný filtr s aktivním uhlím zajišťuje odvzdušnění bez nepříjemných pachů.

Flexibilní použití

Až 4 přítoky (DN 40/50), výtlak (DN 32/40), vhodná i pro kondenzát (od pH 2,5).

Čerpané médium

• Pro sběr a dopravu vody v domovních oblastech:
• Odpadní voda bez obsahu fekálií
• Kondenzát (od hodnoty pH 2,5) – nikoli v čisté formě, pouze smíchaný s odpadní vodou z jiného přítoku.
• Doprava odpadních vod v souladu s 12050
• Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-2.

Konstrukce

• Kompaktní, přečerpávací stanice s ponorným čerpadlem, připravena k zapojení.
• Měření hladiny probíhá pomocí snímače hladiny.
• Odvzdušnění integrováno do vnitřního krytu s filtrem s aktivním uhlím.
• Integrovaný bzučák a beznapěťový kontakt poplachu (max. 42 V=, 500 mA, rozpínací kontakt NC) pro signalizaci vysoké hladiny.
• Víko nádrže kompletně uzavírá zařízení.
• K dispozici jsou až čtyři připojení:
  • 1× přítok DN 40 (40 mm), bez zpětného ventilu, nahoru, z výroby uzavřený.
  • 2× přítok DN 40/50 (40/50 mm), se zpětným ventilem, vodorovně vlevo/vpravo, z výroby otevřený.
  • 1× přípojka výtlaku DN 32/40 (32/40 mm), se zpětným ventilem, nahoru, z výroby otevřená. Možnost vodorovného výtlaku vpravo (otvor uzavřen z výroby).

Obsah dodávky

• 1× těsnící manžeta pro potrubí HT DN 32/40 (32/40 mm)
• 2× hadicová spona 32–50 mm
• 2× přípojka přítoku DN 50 (50 mm)
• 2× těsnící manžeta pro potrubí HT DN 40/50 (40/50 mm)
• 2x zpětná klapka
• 2× trubková spona 50–70 mm
• 2× hadicová spona 32–50 mm
• 2× těsnící zátka
• 6× O-kroužek
• Kotvení (jištění proti vztlaku): 2× připevňovací úhelníky se šrouby a hmoždinkami
• Sada pro nouzové vypouštění (odvodňovací hadice, hadicová spona, těsnící zátka)
• Sada pro sací výšku
• Sada pro vodorovnou přípojku výtlaku
• Návod k montáži a obsluze

Provozní údaje

• Přípustná oblast použití - teplota média T: 3 °C
• Okolní teplota T: 3 °C
• Maximální provozní tlak PN: 1 bar
• Maximální spínací objem V: 3,2 l

Údaje o motoru

• Síťová přípojka: 1~230 V, 50 Hz
• Tolerance napětí: ±10 %
• Jmenovitý výkon motoru P2: 0,45 kW
• Jmenovité otáčky n: 2800 1/min
• Jmenovitý proud IN: 3,5 A
• Izolační třída: F
• Třída krytí motoru: IP68
• Max. četnost spínání t: 20 1/h

Materiály

• Materiál nádrže: ABS

Rozměry pro instalaci

• Přípojka trubky na straně sání: DN 40 (40 mm)
• Přípojka trubky na výtlaku: DN 32/40 (32/40 mm)

Informace k umístění objednávky

• Značka: Wilo

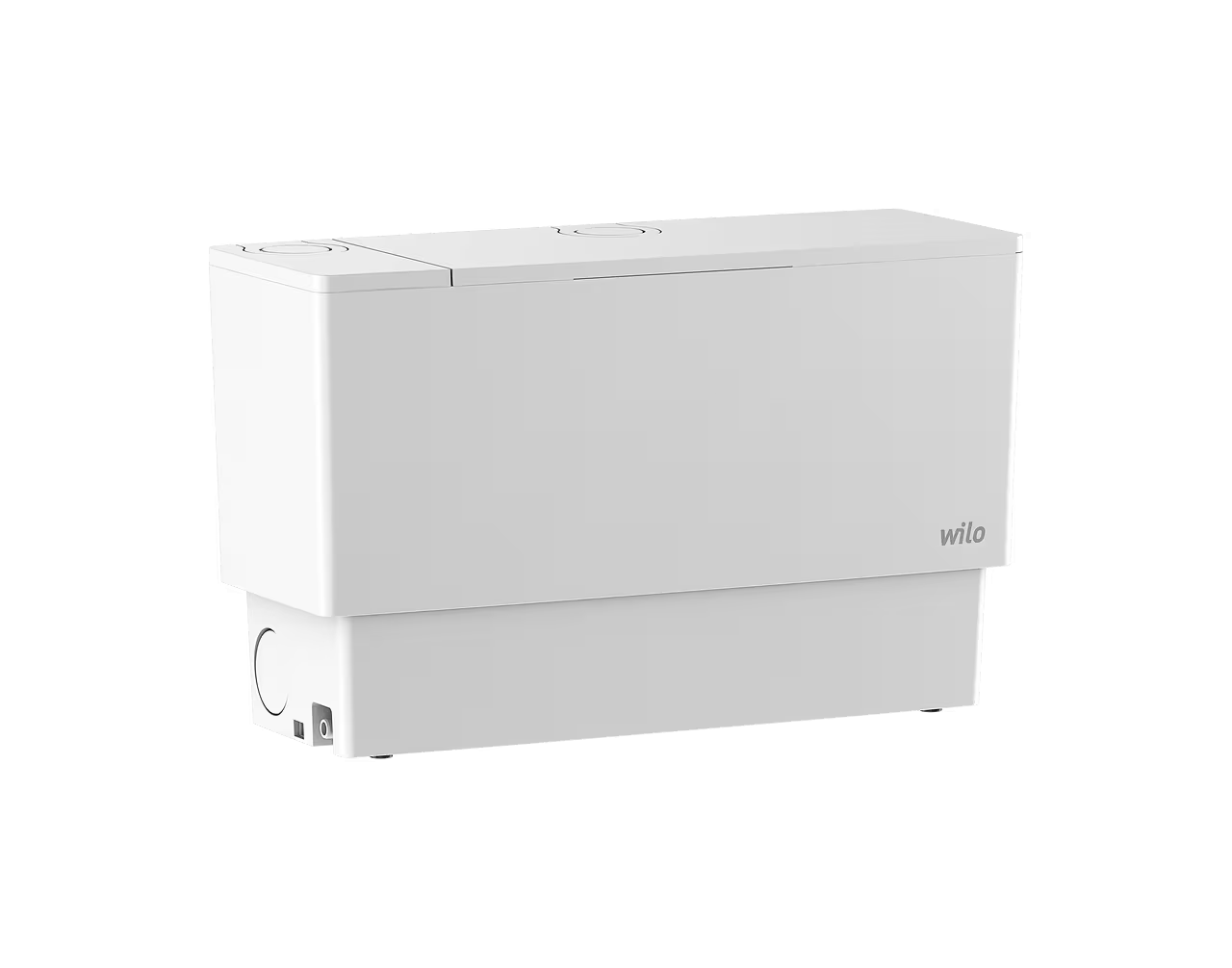

• Název výrobku: DrainLift MINI5-XS/C-EF
• Hmotnost netto cca m: 7,5 kg
• Číslo výrobku: 6095129

Wilo DrainLift MINI5-XS/C-EF je všestranná přečerpávací stanice ideální pro spolehlivé odvodnění umyvadel, sprch, van a kondenzátu z kotlů v domácnostech, s přidanou bezpečností díky integrovanému poplachu.
