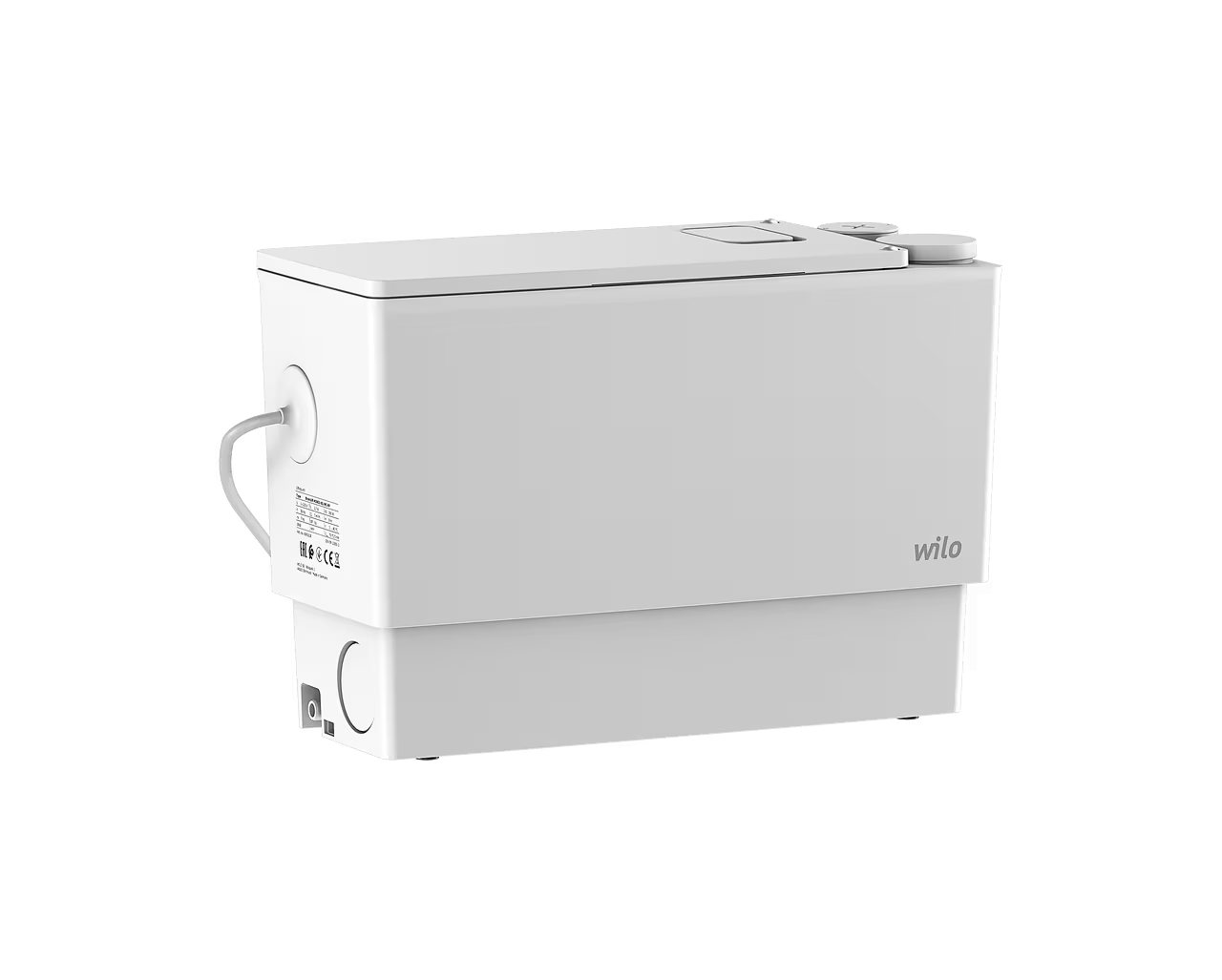

Kompaktní přečerpávací stanice připravená k zapojení pro odvodnění umyvadel, sprch a van.

Kompaktní a zaplavitelná

Plně zaplavitelná konstrukce pro snadnou instalaci i v omezených prostorech.

Připraveno k zapojení

Jednoduchá instalace díky kompletní sadě připravené k okamžitému použití.

Provoz bez zápachu

Integrovaný filtr s aktivním uhlím zajišťuje odvzdušnění bez nepříjemných pachů.

Flexibilní připojení

Až čtyři možnosti připojení pro umyvadla, sprchy a vany (DN 40/50 a DN 32/40).

Čerpané médium

• Pro sběr a dopravu vody v domovních oblastech:
• Odpadní voda bez obsahu fekálií
• Doprava odpadních vod v souladu s 12050
• Zařízení na přečerpávání odpadní vody splňuje požadavky normy EN 12050-2.

Konstrukce

• Kompaktní, plně zaplavitelná přečerpávací stanice s ponorným čerpadlem, připravena k zapojení.
• Měření hladiny probíhá pomocí svislého plovákového spínače.
• Odvzdušnění je integrováno do krytu a je opatřeno filtrem s aktivním uhlím.
• K dispozici jsou až čtyři připojení:
  • 1× přítok 40 mm (DN 40), bez zpětného ventilu, provedený směrem nahoru, z výroby uzavřený.
  • 2× přítok 40/50 mm (DN 40/50), se zpětným ventilem, proveden vodorovně směrem vlevo a vpravo, z výroby otevřený.
  • 1× přípojka výtlaku 32/40 mm (DN 32/40), se zpětným ventilem, provedena směrem nahoru, z výroby otevřená.

Obsah dodávky

• 1× těsnící manžeta pro potrubí HT DN 32/40 (32/40 mm)
• 2× hadicová spona 32–50 mm
• 2× přípojka přítoku DN 50 (50 mm)
• 2× těsnící manžeta pro potrubí HT DN 40/50 (40/50 mm)
• 2x zpětná klapka
• 2× trubková spona 50–70 mm
• 2× hadicová spona 32–50 mm
• 2× těsnící zátka
• 6× O-kroužek
• Kotvení (jištění proti vztlaku): 2× připevňovací úhelníky se šrouby a hmoždinkami
• Návod k montáži a obsluze

Provozní údaje

• Přípustná oblast použití - teplota média T: 3 °C
• Max. teplota média, krátkodobě do 5 min. T: 75 °C
• Okolní teplota T: 3 °C
• Maximální provozní tlak PN: 1 bar
• Maximální spínací objem V: 3,1 l

Údaje o motoru

• Síťová přípojka: 1~230 V, 50 Hz
• Tolerance napětí: ±10 %
• Jmenovitý výkon motoru P2: 0,25 kW
• Jmenovité otáčky n: 2800 1/min
• Jmenovitý proud IN: 1,9 A
• Izolační třída: F
• Třída krytí motoru: IP68
• Max. četnost spínání t: 20 1/h

Materiály

• Materiál nádrže: ABS

Rozměry pro instalaci

• Přípojka trubky na straně sání: DN 40 (40 mm)
• Přípojka trubky na výtlaku: DN 32/40 (32/40 mm)

Wilo DrainLift MINI3-XS-EF je ideálním řešením pro spolehlivé a hygienické odvodnění odpadních vod bez fekálií z umyvadel, sprch a van v domácnostech, kde není možné gravitační odvodnění.
