Name: Partnerský ventil Danfoss ASV-BD DN 20 (003Z4042)
Brand: DANFOSS
Price: 3313 CZK
Availability: OutOfStock

Parametry a katalogy

Jmenovitá světlost	DN 20
Průtok	6 m3/h
Teplota	-20...120 °C
Tlak	PN 20
Typ připojení	Vnitřní závit
Hmotnost	0.88 kg

Datový list CZ ke stažení

Stáhnout PDF

Danfoss ASV-BD DN 20 (obj. č. 003Z4042) je partnerský uzavírací ventil systému automatického hydraulického vyvažování Danfoss ASV. Montuje se do přívodního potrubí a ve dvojici s regulátorem diferenčního tlaku ASV-PV udržuje v dané větvi soustavy konstantní diferenční tlak – bez ohledu na aktuální zatížení systému. Ventil z DZR mosazi kombinuje funkci uzávěru, průtokového přednastavení a měření v jednom kompaktním tělese. V základní sadě je dodáván s izolačním krytem EPP (do 120 °C).

Kde se ASV-BD využívá

Ventil je určen pro dvoutrubkové topné soustavy s radiátorovými termostatickými ventily – typicky bytové domy, kancelářské budovy nebo výměníkové stanice. Uplatní se v horizontálních smyčkách i vertikálních stoupačkách. Systém ASV lze použít také v aplikacích chlazení s proměnným průtokem, například u ventilátorových konvektorů (fan coil) nebo chladicích trámů. ASV-BD se montuje do přívodního potrubí větve, zatímco ASV-PV regulátor diferenčního tlaku se osazuje na zpětné potrubí. Oba ventily jsou propojeny impulsní trubičkou.

Danfoss ASV-BD DN 20 – partnerský ventil pro hydraulické vyvažování

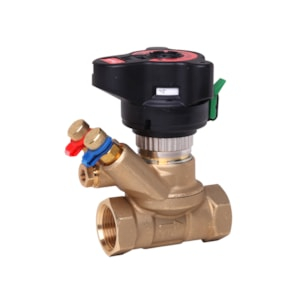

Danfoss ASV-BD – detail ventilu s otočnou servisní stanicí a stupnicí nastavení

Multifunkční design a snadné uvádění do provozu

ASV-BD integruje uzavírací kulový kohout (90° otočení, barevný indikátor polohy), přednastavovací funkci s numerickou stupnicí čitelnou ze všech stran a otočnou servisní stanici (360°) s měřicími nippely pro 3mm jehly. Průtok nebo kv hodnotu lze nastavit bez nářadí a nastavení jednoduše zajistit zámkem proti nežádoucí změně. Ventil lze provozovat vně i uvnitř regulačního okruhu – změnu konfigurace stačí provést pouhou výměnou měřicích nippelů, a to i za provozu pod tlakem. Odnímatelné ruční kolo usnadňuje montáž v omezeném prostoru.

Technické parametry:

Jmenovitá světlost: DN 20
Připojení: vnitřní závit Rp ¾ (ISO 7/1)
kVS: 6,0 m³/h
Max. provozní tlak (PN): 20 bar
Zkušební tlak: 30 bar
Diferenční tlak: 10–250 kPa
Pracovní teplota: –20 … 120 °C
Těsnost uzavření: třída A (ISO 5208)

Materiál tělesa: DZR mosaz (dezinkifikaci odolná)
Kulový kohout: mosaz / chromovaná povrch. úprava
Membrána a O-kroužky: EPDM
Izolace (součástí dodávky): EPP, max. 120 °C, třída hořlavosti B2 (DIN 4102)

Délka (L): 75 mm
Výška (H): 95 mm
Klíč (SW): 32 mm

Časté dotazy

S jakým ventilem musí být ASV-BD kombinován?

ASV-BD je partnerský ventil a vždy se používá v kombinaci s regulátorem diferenčního tlaku Danfoss ASV-PV (prodávaným samostatně). ASV-PV se osadí na zpětné potrubí větve a ASV-BD do přívodního potrubí. Oba ventily se propojí impulsní trubičkou (délka 1,5 m, 2,5 m nebo 5 m – impulsní trubička je součástí balení ASV-PV, nikoliv ASV-BD). Dimenze partnerského ventilu ASV-BD musí odpovídat dimenzi ASV-PV.

Jak se ASV-BD instaluje a na které potrubí patří?

ASV-BD se montuje výhradně do přívodního potrubí, a to ve směru šipky vyznačené na tělese ventilu. ASV-PV (regulátor) patří naopak na zpětné potrubí, rovněž ve směru šipky. Impulsní trubička se připojí mezi oba ventily a před připojením k ASV-PV by měla být propláchnuta ze strany přívodu. Díky kompaktním rozměrům (délka 75 mm, výška 95 mm) lze ASV-BD osadit i ve stísněných prostorech, například v nástěnných rozdělovačích podlahového vytápění.

Jak se nastavuje průtok nebo omezení průtoku na ASV-BD?

Nastavení průtoku se provádí numerickou stupnicí na ventilu – otočením zajišťovacího kroužku (odemčení), nastavením požadované hodnoty kv na škále a zpětným zajištěním. Celý úkon je možný bez klíče. Ventil lze použít vně regulačního okruhu (výchozí konfigurace: modrý nippel otevřen) pro ověření průtoku, nebo uvnitř okruhu (červený nippel otevřen) pro omezení průtoku celé větve. Konfiguraci lze přepnout i za provozu pod tlakem pouhou záměnou nippelů.

Pro jaká média a teploty je ASV-BD DN 20 určen?

Ventil je určen pro topnou nebo chladicí vodu. Pracovní rozsah teplot je –20 až 120 °C, maximální provozní tlak PN 20 bar (zkušební tlak 30 bar). Těsnicí O-kroužky a membrána jsou z EPDM. Těleso je vyrobeno z DZR mosazi (odolné dezinkifikaci). Přiložený izolační kryt z EPP pěny je certifikován pro teploty do 120 °C a odpovídá třídě hořlavosti B2 dle DIN 4102.

Jak se měří průtok nebo diferenční tlak přes ASV-BD?

ASV-BD je vybaven dvěma měřicími nippely pro 3mm jehly. Diferenční tlak přes ventil lze odečíst měřicím přístrojem (např. Danfoss PFM) nebo přepočítat z tlakové ztráty pomocí kv tabulky v datasheetu. Pro měření diferenčního tlaku celé větve (přes ASV-PV) se doporučuje k vypouštěcí přípojce ASV-PV připojit měřicí konektor (obj. č. 003L8143) a měřit proti modrému nippelu na ASV-BD (výchozí konfigurace). Při měření by měly být všechny radiátorové hlavice plně otevřeny.
