ASV-BD se instaluje na přívodní potrubí stoupačky, zatímco regulátor diferenčního tlaku ASV-PV se montuje na zpátečku téže stoupačky. Oba ventily jsou propojeny impulzní trubkou (G ¹⁄₁₆, dodávána s ASV-PV), která přivádí tlakový signál z přívodní strany na membránu ASV-PV. Díky tomuto propojení ASV-PV nepřetržitě udržuje nastavený diferenční tlak napříč celou stoupačkou bez ohledu na změny zatížení soustavy. Dimenze obou ventilů musí být shodná.

Při zapojení vně regulovaného okruhu (modrá měřicí koncovka otevřena, červená zavřena) je celý tlakový rozsah ASV-PV k dispozici pro stoupačku a průtok se omezuje na jednotlivých topných tělesech přednastavením termostatických ventilů. Toto zapojení dává nejlepší regulační výkon a doporučuje se jako výchozí konfigurace. Při zapojení uvnitř okruhu (červená koncovka otevřena, modrá zavřena) funguje ASV-BD jako omezovač průtoku pro celou stoupačku – část regulovaného tlakového rozsahu pak spotřebovává tlaková ztráta samotného ventilu. Tato varianta je vhodná tam, kde nelze omezovat průtok na každém topném tělese zvlášť.

Ano. Přepnutí mezi zapojením uvnitř a vně regulovaného okruhu lze provést i pod tlakem – stačí uzavřít jednu měřicí koncovku a otevřít druhou. Soustava nemusí být odstavena ani částečně vypuštěna. Tato vlastnost je praktická při prvním uvádění do provozu, kdy se může ukázat, že původně zvolená konfigurace nevyhovuje konkrétnímu hydraulickému schématu, i při pozdějších hydraulických úpravách soustavy.

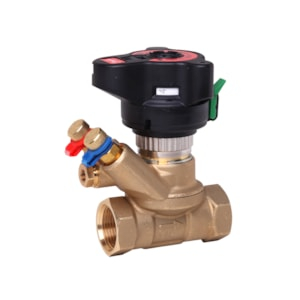

Standardní ASV-BD (003Z4041) je vyroben z mosazi DZR, která je odolná vůči odvápňování a vhodná pro běžné otopné a chladicí soustavy. Verze ASV-BD PURE používá speciální mosaznou slitinu Eco (CW724R) s obsahem olova pod 0,1 %. Ta je určena pro aplikace s přísnějšími požadavky na materiálové složení – například v zemích, kde platí regulace obsahu olova pro materiály přicházející do styku s vodou. Funkčně jsou oba typy shodné; šrouby ve verzi PURE mají navíc obrácený (levotočivý) závit.
