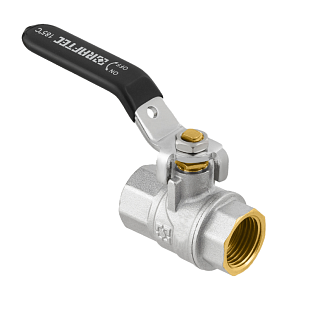

Kulový kohout Raftec FF G 2" (DRH6)

  • 8 variant
Prodloužená záruka 10 let

Kulový kohout Raftec FF G 2" (DRH6)

Raftec
  • Kód produktu: DRH6
  • Kód výrobce: DRH6
  • Záruka: 10 let

Kulový kohout Raftec Black G 2" FF (DRH6) pro vodu, topení a stlačený vzduch. Plnopropustné provedení, niklovaná mosaz, PTFE sedla. Tlak do 25 bar, teplota do 185 °C. Více informací

Ceníková cena 949 Kč
Cena bez DPH 706 Kč
Cena s DPH 21 % 854 Kč

Parametry a katalogy

Jmenovitá světlost DN 50
Průtok 195 m3/h
Teplota 185 °C
Tlak PN 25
Typ připojení Vnitřní závit
Velikost připojení G 2"
Hmotnost 1.64 kg

Technický list ke stažení

Stáhnout PDF

Kulový kohout Raftec Black DRH6 je plnopropustná ruční uzavírací armatura s připojením G 2" FF (vnitřní závit na obou stranách). Slouží výhradně k úplnému uzavření nebo otevření průtoku – polootevřená poloha není přípustná. Tělo, kulový uzávěr i šroubení jsou vyrobeny z horkolisované niklované mosazi třídy CW617N, sedla a ucpávka z PTFE, dynamické těsnění z FKM (Viton).

Kde kohout využijete

DRH6 je určen pro rozvody pitné, užitkové a technologické vody (studená i teplá), topné soustavy, rozvody stlačeného vzduchu a kapalin neagresivních vůči materiálu armatury. Díky plnopropustnému průřezu (95 % jmenovitého průměru) a nízkému koeficientu místního odporu (ζ = 0,044) je tlakový spád přes kohout minimální – průtočná kapacita Kv dosahuje 195,1 m³/h. Kohout lze montovat v libovolné poloze – na horizontálním i vertikálním potrubí.

Kulový kohout Raftec Black DRH6 G 2

Hydraulické a rozměrové parametry (DRH6, G 2"):

  • Průtočná kapacita Kv: 195,1 m³/h
  • Koeficient místního odporu ζ: 0,044
  • Max. pracovní tlak při 0–25 °C: 25 bar
  • Max. pracovní tlak při 100 °C: 12 bar
  • Max. pracovní tlak při 185 °C: 5 bar
  • Max. teplota pracovního média: 185 °C
  • Délka tělesa (A): 98 mm
  • Výška (H): 83,8 mm
  • Délka páky (C): 141 mm
  • Hmotnost: 1641,4 g
  • Životnost: 50 000 cyklů / 30 let
  • Záruční doba: 10 let od data prodeje

Časté dotazy

Ne. Kulový kohout DRH6 má pouze dvě přípustné polohy – plně otevřeno a plně zavřeno. Provoz v mezipolomocích (škrcení) je zakázán, protože by docházelo k poškození PTFE sedel jednostranným přítlakem a zvýšeným opotřebením. Pro regulaci průtoku je nutné použít regulační armaturu.

Výrobce doporučuje tři osvědčené varianty: sanitární len s anaerobním tmelem, polyamidové vlákno nebo PTFE pásku (fumlentu). Volba závisí na teplotě a médiu v konkrétní instalaci. Pro horkou vodu nebo páru je vhodný len s anaerobním tmelem nebo polyamidová nit.

Maximální pracovní tlak se s rostoucí teplotou snižuje. Pro velikost G 2" (DRH6) platí: při 0–25 °C max. 25 bar, při 50 °C max. 20 bar, při 100 °C max. 12 bar, při 150 °C max. 9 bar a při maximální teplotě 185 °C max. 5 bar. Před návrhem instalace vždy zkontrolujte, zda kombinace tlak–teplota v konkrétní soustavě leží pod těmito limity.

Po montáži musí být systém podroben tlakové zkoušce těsnosti – hydraulické nebo pneumatické. Kohout se montuje v plně otevřené poloze, aby montážní nečistoty neunikaly do sedel. Utahovací moment pro G 2" nesmí překročit 150 Nm; klíč přikládejte vždy na přilehlé těleso kohoutu, nikoli na protilehlé.

Při odstavení soustavy v zimním období je nutné ponechat kohout pootevřený – v plně zavřené poloze může zbytková voda zamrznout v dutinách za uzávěrem a poškodit těleso nebo sedla. Pokud hrozí mráz v místě instalace, zajistěte odvodnění potrubního úseku před kohoutem i za ním.
