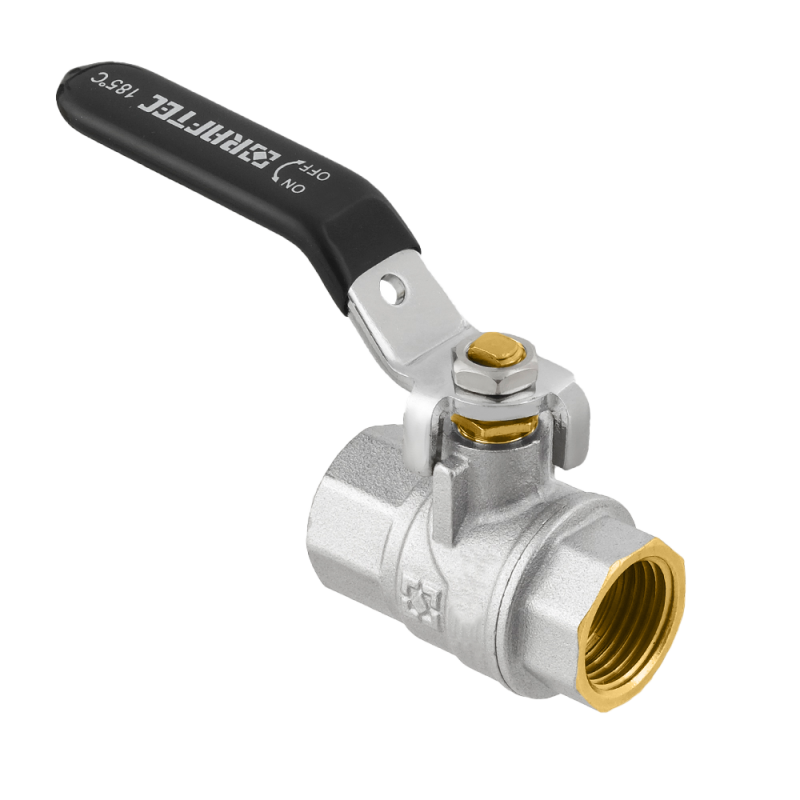

Name: Kulový kohout Raftec FF G 1 1/2" (DRH5)
Brand: Raftec
Price: 615 CZK
Availability: InStock

Parametry a katalogy

Jmenovitá světlost	DN 40
Průtok	141 m3/h
Teplota	185 °C
Tlak	PN 30
Typ připojení	Vnitřní závit
Velikost připojení	G 1 1/2"
Hmotnost	1.08 kg

Technický list ke stažení

Stáhnout PDF

Kulový kohout Raftec Black DRH5 je ručně ovládaná uzavírací armatura v provedení FF (vnitřní závit – vnitřní závit) G 1½". Určena výhradně k uzavírání průtoku – nikoli k regulaci – v potrubních systémech. Těleso je vyrobeno z horkolisované niklované mosazi (CW617N), kulový uzávěr z chromem pokovené mosazi, sedla a ucpávkové těsnění z PTFE a FKM (viton).

Typické využití

Kohout se uplatní v rozvodech pitné, užitkové i technologické vody (studené i teplé), v topných soustavách, rozvodech stlačeného vzduchu a plynu. Lze jej instalovat v libovolné montážní poloze na potrubí z různých materiálů – ocelových, měděných, plastových i kompozitních. Naopak není určen k plynulé regulaci průtoku: připouští pouze dvě polohy – zcela otevřeno nebo zcela zavřeno.

Kulový kohout Raftec Black DRH5 G 1½ v instalaci

Detail konstrukce kulového kohoutu Raftec Black DRH5

Materiál a konstrukce

Těleso, dřík i pojistná matice jsou z horkolisované niklované mosazi třídy CW617N. Sedla a ucpávkové těsnění tvoří PTFE s teplotními přísadami, doplněný o FKM (viton) pro odolnost při vyšších teplotách. Trubkový válcový závit třídy „A" dle ISO 228/2 zajišťuje přesné pasování a spolehlivou těsnost spoje. Šroub rukojeti je z nerezové oceli, rukojeť z lakované oceli s PVC povrchem. Pro těsnění závitových spojů použijte konopné vlákno s anaerobním tmelem, polyamidové vlákno nebo PTFE pásku.

Technické parametry DRH5 (G 1½"):

Závit: G 1½" FF, třída „A" (ISO 228/2 / ISO 7/2)
Průtočnost Kv: 140,87 m³/h
Koeficient místního odporu (ζ): 0,054
Efektivní průřez: 95 % jmenovitého průměru (plnopropustné provedení)
Jmenovitý tlak: 1,6–5,0 MPa (PN 16–50)
Max. pracovní tlak při 25 °C: 30 bar
Max. pracovní tlak při 100 °C: 15 bar
Max. teplota pracovního média: 185 °C

Stavební délka (A): 87,5 mm
Výška (H): 75,5 mm
Rozteč klíče (C): 141 mm
Hmotnost: 1 081 g
Průměrná životnost: 50 000 cyklů otevření/zavření
Provozní životnost: 30 let
Záruční doba: 10 let od data prodeje

Časté dotazy

Lze kohout DRH5 použít k regulaci průtoku?

Ne. Kohout Raftec Black je konstruován výhradně jako uzavírací armatura se dvěma provozními polohami: zcela otevřeno nebo zcela zavřeno. Provoz v části otevřené poloze za účelem regulace průtoku není přípustný – zkracuje životnost PTFE sedel a může vést k jejich poškození.

Čím mám těsnit závitový spoj při instalaci?

Výrobce doporučuje konopné vlákno s anaerobním tmelem, polyamidové vlákno nebo PTFE (fum) pásku. Při utahování pro G 1½" nepřekračujte maximální montážní moment 80 Nm. Klíčem působte vždy na přiléhající polovinu tělesa, nikoli na protilehlou.

V jaké poloze lze kohout montovat?

Kohout lze instalovat v libovolné poloze – vodorovně, svisle i šikmo – bez omezení orientace. Při samotné montáži jej ponechte v plně otevřené poloze, aby případné nečistoty z potrubí mohly volně projít. Po instalaci proveďte tlakovou zkoušku těsnosti.

Jak chránit kohout před zamrznutím v zimě?

Při zimním vypouštění soustavy nesmí médium zůstat zamrzlé uvnitř kohoutu. Po vypuštění potrubí ponechte kohout v pootevřené poloze, aby v dutinách za uzávěrem nezůstalo zbytkové médium. Zamrznutí může trvale poškodit těleso nebo sedla.

Jaká je záruční doba a deklarovaná životnost?

Výrobce Raftec poskytuje záruční dobu 10 let od data prodeje konečnému zákazníkovi. Deklarovaná průměrná provozní životnost je 30 let nebo 50 000 cyklů otevření a zavření – při dodržení podmínek provozu uvedených v technickém listě.
