Name: Kryogenní elektromagnetický ventil Tork T-CRYO101 1/4" bez cívky (S9610.01.030T)
Brand: TORK
Price: 2236 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Krytí IP	IP 65
Médium	Kryogenní a chladící plyn, Kapalný kyslík, Kapalný dusík, Kapalný argon
Rozsah tlaku	0...16 bar
Teplota	-190...90 °C
Těsnění	PTFE
Typ připojení	Vnitřní závit
Velikost připojení	1/4"
Hmotnost	0.40 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-CRYO101 (S9610.01.030T) je přímo ovládaný kryogenní elektromagnetický ventil G1/4" s mosazným tělem a vnitřními díly z nerezové oceli. Slouží k uzavírání a otevírání rozvodů zkapalněných plynů – kapalného dusíku, argonu a kyslíku – v provozech pracujících s extrémně nízkými teplotami.

Kde produkt využijete

Ventil je určený pro kryogenní a chladicí média v potrubních rozvodech LNG stanic, plnicích stanic technických plynů a laboratorních či průmyslových zařízení pracujících s kapalným dusíkem, argonem nebo kyslíkem. Jednodílné tělo vyrobené přesným litím zvyšuje odolnost proti únikům při extrémně nízkých teplotách. Díky přímému ovládání (ΔP = 0) funguje spolehlivě i bez rozdílu tlaku na vstupu a výstupu.

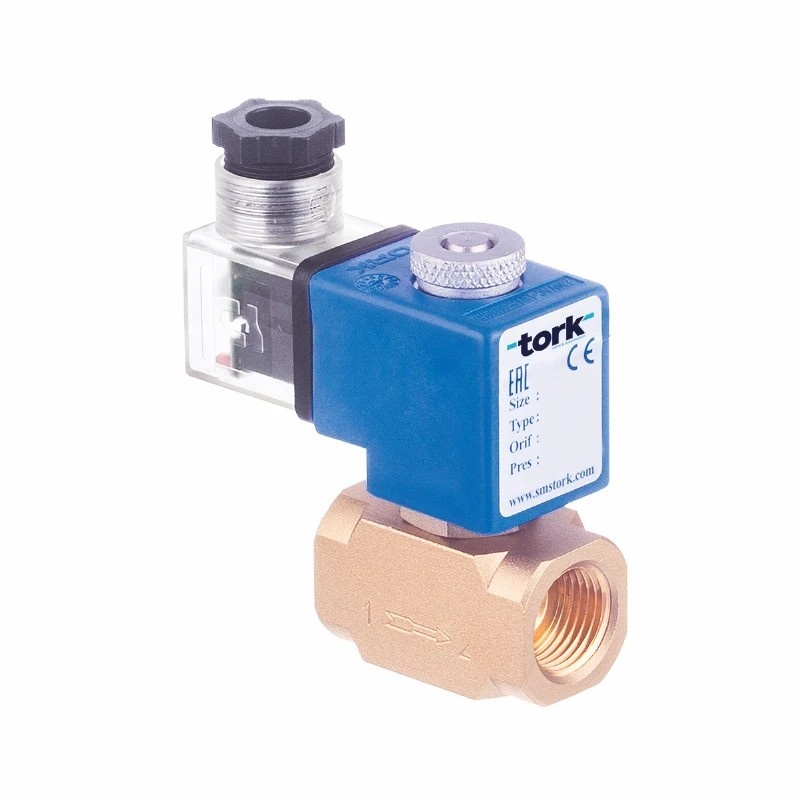

Kryogenní elektromagnetický ventil Tork S9610.01.030T

Výrobní nastavení:

Provedení: 2/2 cestný, normálně zavřený, přímo ovládaný (ΔP = 0)
Připojení: G1/4" (vnitřní závit BSP, na vyžádání NPT)
Průtokový součinitel Kv: 4,6 l/min
Tlakový rozsah: 0–16 bar
Teplota media: −196 °C až +90 °C
Okolní teplota: max. +50 °C
Hmotnost: 0,67 kg

Napětí cívky: AC 12/24/48/110/230 V, DC 12/24/48/110 V
- Tolerance napětí: AC −15 %/+10 %, DC −5 %/+10 %
Krytí: IP68
Doba odezvy: otevření i zavření 30–40 ms
Krytí izolace cívky: třída H (180 °C), 100% ED (nepřetržitý provoz)

Časté dotazy

Z jakého materiálu je ventil vyroben a jaké médium sepere?

Tělo ventilu je mosazné, vnitřní díly a sedla jsou z nerezové oceli, těsnění je z PTFE (grafitový teflon). Toto provedení je určené pro kapalný dusík, argon a kyslík.

Potřebuje ventil pro spolehlivou funkci minimální rozdíl tlaku?

Ne. Jde o přímo ovládaný ventil s hodnotou ΔP = 0, takže spolehlivě funguje i bez rozdílu tlaku mezi vstupem a výstupem, na rozdíl od pilotně ovládaných ventilů.

Jaká napětí cívky jsou k dispozici a lze objednat i jiná?

Standardně jsou k dispozici cívky AC 12, 24, 48, 110 a 230 V a DC 12, 24, 48 a 110 V. Na vyžádání lze objednat i jiná napětí, včetně provedení do výbušného prostředí (Atex).

Jak rychle ventil reaguje na sepnutí a vypnutí?

Doba otevření i zavření je 30–40 ms. Ventil je dimenzovaný na nepřetržitý provoz (100 % ED) s izolační třídou cívky H (180 °C).
