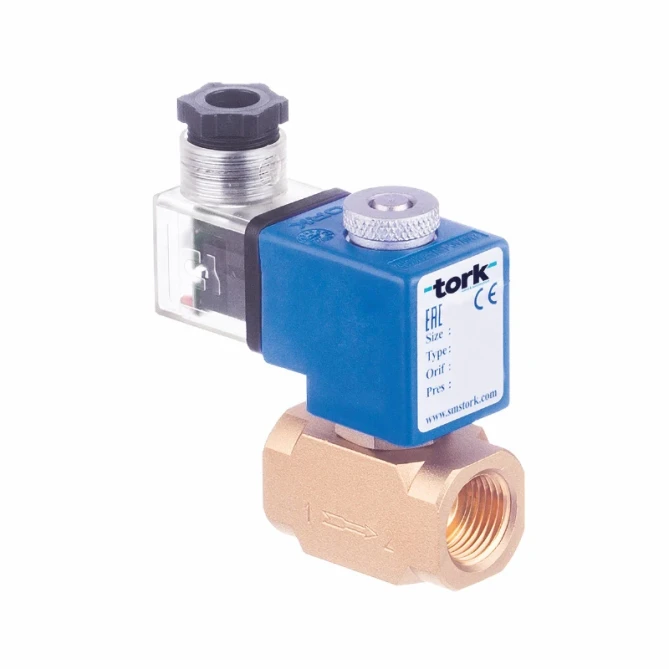

Kryogenní elektromagnetický ventil Tork S9610 1/4" je 2/2 cestný NC ventil pro kapalný dusík, argon a kyslík. Přímočinný, s těsněním PTFE a nerezovými vnitřními díly, pracovní rozsah teplot –196 °C až +90 °C. Krytí IP68, tlak 0–16 bar. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Médium | Plyn |
| Napájení | 24 VDC |
| Rozsah tlaku | 0...16 bar |
| Teplota | -190...90 °C |
| Velikost připojení | G 1/4" |
| Hmotnost | 0.40 kg |
Datový list EN ke stažení
Stáhnout PDFTork S9610 1/4" (S9610.01.030T) je přímočinný 2/2 cestný elektromagnetický ventil v provedení NC (normálně zavřený), určený speciálně pro práci s kryogenními médii. Ovládá průtok kapalného dusíku (–196 °C), kapalného argonu (–184 °C) a kapalného kyslíku (–181 °C), přičemž zvládá i teploty do +90 °C na straně média. Těsnění z materiálu PTFE a vnitřní díly z nerezové oceli zajišťují chemickou odolnost a spolehlivý provoz v náročných nízkoteplotních podmínkách.
Ventil najde uplatnění všude tam, kde je třeba řízeně spínat průtok kryogenních kapalin – v plnících stanicích a zásobnících kapalného dusíku, argonu nebo kyslíku, v laboratorních a průmyslových chladicích okruzích, v zařízeních pro zpracování a distribuci technických plynů nebo v medicinálních aplikacích pracujících s kryogenními médii. Přímočinné ovládání (ΔP = 0) znamená, že ventil sepne i při nulovém diferenciálním tlaku, bez závislosti na tlaku média – to je zásadní výhoda při plnění nebo vyprazdňování nádrží.
Těleso ventilu je z mosazi, vnitřní díly (sedlo, trubka jádra, pružiny) z nerezové oceli a těsnění z grafitového teflonu (PTFE). Verze S9610.01.030T je provedení Short Tube s plochým těsněním. Cívka s třídou izolace H (180 °C) a impregnací ze skelného polyesterového vlákna je dimenzována na trvalý provoz (ED 100 %). Krytí IP68 umožňuje instalaci i v mokrých nebo chemicky agresivních prostředích. Standardní napájení 24 V DC (18 W); na vyžádání jsou dostupná i jiná napětí AC i DC a cívka v provedení ATEX (Ex).
Technické parametry (S9610.01.030T, 24 V DC):
Ano. Datasheet výslovně uvádí kapalný kyslík (–181 °C) jako jedno z určených médií. Všechny díly v kontaktu s médiem jsou z materiálů kompatibilních s LOX – mosazné těleso, nerezové vnitřní díly a těsnění PTFE. Při použití s LOX je nicméně vždy nutné dodržet příslušné bezpečnostní předpisy pro práci s okysličovadly (čistota systému, zamezení kontaminace olejem apod.).
Přímočinný ventil nepotřebuje ke svému otevření žádný minimální diferenciální tlak média – cívka přímo mechanicky zvedá jádro. To je klíčové v kryogenních systémech, kde tlak na vstupu a výstupu může být vyrovnaný (např. při plnění nebo vyprazdňování nádrže). Servem ovládané nebo servo-asistované ventily by v takové situaci neotevřely spolehlivě.
Ano, cívka v provedení ATEX (exproof) je dostupná na vyžádání. Standardní verze S9610.01.030T ATEX certifikaci nemá – pro nasazení v zónách s nebezpečím výbuchu je tedy nutné objednat speciální ATEX variantu. Kontaktujte nás pro upřesnění dostupných Ex kategorií a zón.
Oba typy sdílejí stejné hydraulické parametry (orifice 3 mm, tlak 0–16 bar, Kv 4,6) i materiálové provedení. Liší se délkou trubky jádra a celkovou výškou ventilu – S9710 s dlouhou trubkou (Long Tube) je výrazně vyšší (163 mm vs. 80,5 mm na rozměru A dle datasheetu) a hmotnostně těžší (0,95 kg vs. 0,67 kg). Delší trubka slouží jako tepelná bariéra, která lépe chrání cívku před extrémním chladem média při aplikacích s nejvyšší tepelnou zátěží.
